Détecteur magnétique HCDX-Y1 de faille de particules magnétiques d'essai d'équipement de Magna de joug électromagnétique pratique pratique de joug |
Détails sur le produit:
|
alimentation électrique: | 220V 50Hz-12V | Courant fonctionnant: | C.C 3A À C.A. 3A |
---|---|---|---|
Durée de remplissage: | 8~15h | Durée de batterie: | Plus que 6h |
Temps d'ouverture: | 3 | 5 sur de secondes/3 à 5 secondes | Longueur magnétisante: | 50-200mm |
Surligner: | détecteur de faille de NDT portatif,Détecteur de faille de Yoke Particle NDT d'aimant |

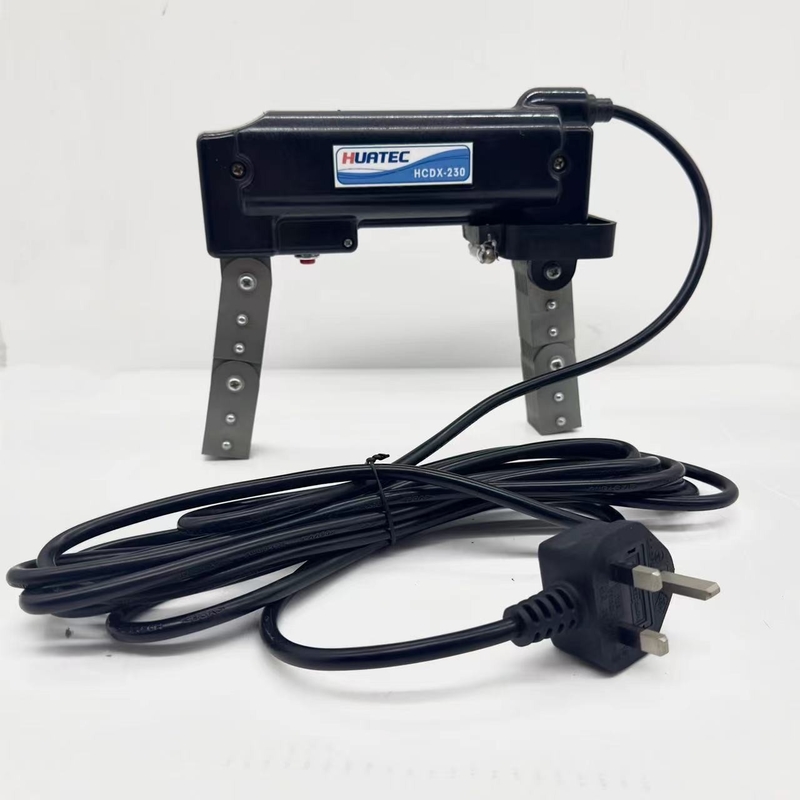

Détecteur de défauts de particules à joug magnétique portable HCDX-230AC/DC
Le détecteur de joug magnétique de série portable est un dispositif léger et petit détecteur de défauts de particules magnétiques qui magnétisent la pièce à usiner par joug magnétique.Il est adapté pour détecter les défauts dans diverses parties, comme dans les champs pétroliers, la construction navale, les pièces de moteurs diesel, les mines, les machines, les pièces standard, les pompes à huile et les buses, la fabrication d'avions, les pièces mobiles, la construction de ponts, l'industrie chimique, les chaudières,récipients sous pression, les produits de l'industrie ferroviaire ou les pièces présentant des défauts de surface résultant du forgeage, de l'éteinte, du soudage et de la fatigue, tels que les tiges de raccordement, les vilebrequins, les roulements, les boulons à haute résistance, les ressorts,pièces de forge, tuyaux, soupapes, lames, engrenages, pièces laminées, chaînes d'ancrage et pièces à forme géométrique complexe.
Il y a des détecteurs de type AC, DC, de type AC-DC de la série de détecteurs à joug magnétique portable.Il convient à l'exploitation de terrain de conteneursLe détecteur de type CA est chargé avec une alimentation de 220 V et 110 V. Il est largement utilisé car il est facile à utiliser.simple dans sa structure, léger et facile à transporter.
Modèle
Catégories |
HCDX-230 Partage de courant alternatif |
||||
Énergie électrique | - 220 V 50 Hz à 12 V | ||||
Puissance de charge | Pour les appareils à commande numérique | ||||
Batterie | Le numéro d'immatriculation du véhicule | ||||
Courant de fonctionnement |
AC 3A DC 3A |
||||
Durée de la charge | 8 à 15 h | ||||
Durée de la batterie | Plus de 6 heures | ||||
Temps d'ouverture | 3 ~ 5 secondes allumées / 3 à 5 secondes éteintes | ||||
Longueur de magnétisation | 50 à 200 mm | ||||
Ascenseur force |
AC | ≥ 4,8 kg | |||
DC | ≥ 18,5 kg | ||||
Le poids | La sonde | 3.2 kg | |||
Batterie boîte |
20,9 kg | ||||
Le chiffre taille |
La sonde | 208 × 48 × 148 | |||
Batterie boîte |
165 × 142 × 77 |
3.Principes et applications
3.1 Chargement ((avec chargeur ou accumulateur):
Connectez le chargeur à l'alimentation électrique ou connectez le chargeur à la boîte d'accumulateur avec un câble.le jaune indique une charge lente (peut être chargée en continu pendant 4 heures) et le vert indique 14 volts déjà chargésSi le tube indique le jaune au démarrage, il peut être chargé en continu mais totalement pas plus de 15 heures.
3.2 Accumulateur
L'accumulateur est l'alimentation de la sonde. Après l'allumage du commutateur, le cercle de surveillance fonctionne. Lorsque la tension est supérieure à 10,4 V, le tube devient vert et signifie que la puissance est normalement fournie.Lorsque la tension est atteinte à 10.4V, le tube clignote en rouge et signifie que la tension est atteinte à 10.4V, le tube clignote en rouge et signifie que la tension n'est pas suffisante.signifie que l'autoprotection est lancée et que l'alimentation de la sonde s'arrête bientôt.Lorsque le tube clignote en rouge en continu, cela signifie que la tension n'est pas suffisante.
3.3Détection des défauts
R: Lorsqu'il est détecté avec DC:
B: Lorsqu'il est détecté avec AC
4- Maintenance
1)La durée de charge n'est pas supérieure à 15 heures pour chaque fois de charge avec le dispositif de charge.Déconnecter le dispositif de charge du câble de forme de la batterie ou éteindre l'interrupteur de l'accumulateur pour prouvé le débit de courant inversé.
2) Il faut le charger le plus rapidement possible lorsque la tension de l'accumulateur n'est pas suffisante.
3) Il faut le recharger tous les 2 à 3 mois lorsque le détecteur n'est pas utilisé pendant une longue période, afin de garantir la durée de vie utile de l'accumulateur.
4) Pendant que la sonde est utilisée, le temps de puissance fournie est généralement de 2 à 3 secondes à chaque fois et le maximum n'est pas supérieur à 5 secondes.
5) L'agent résistant à la rouille doit être ajouté lorsque le liquide de suspension magnétique est utilisé.
6)Un peu d'huile lubrifiante doit être ajoutée à l'articulation avant l'utilisation de la sonde.Les particules d'huile et magnétiques sur les joints mobiles doivent être nettoyées et l'huile résistante à la rouille doit être frottée après utilisation de la sonde..
7)L'alimentation électrique doit satisfaire aux exigences des indications et être en contact avec une bonne terre lorsqu'elle est détectée avec AC.
8)L'interrupteur doit être relâché lors du déplacement de la sonde, afin de ne pas provoquer de chaleur dans le détecteur.
9)Une courte pause est nécessaire si le détecteur fonctionne en continu ou s'il est manifestement chauffé.
10)Le travail avec le détecteur n'est pas autorisé sous haute température, humidité élevée ou pluie.Le liquide de suspension magnétique n'est pas autorisé à être pulvérisé sur l'interrupteur, la prise ou les prises.
5.Liste des ensembles d'instruments complétés:
Le type |
HCDX-230 Partage de courant alternatif |
Détecteur principal. Probe et fil |
1 série |
Charge et câble | 1 pièce |
Boîte à piles | 1 boîte |
Joints souples |
2 paires, 4 sections (sur la sonde) |
Fil électrique | 1 pièce |
Les câbles | 1 pièce |
Boîte à emballage | 1 pièce |
Instructions de fonctionnement | 1 pièce |
Certifications | 1 pièce |
