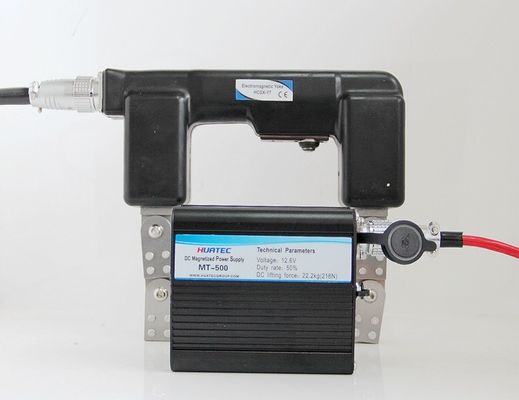

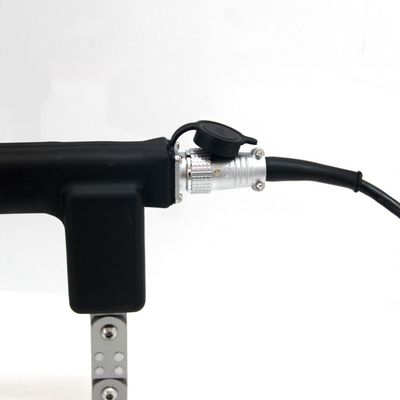

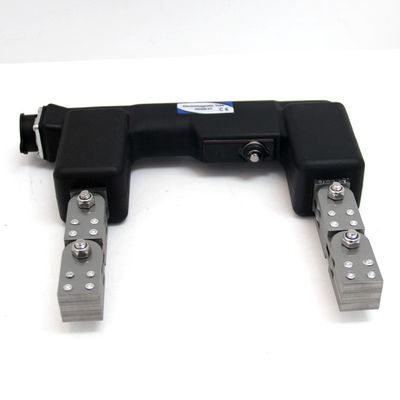

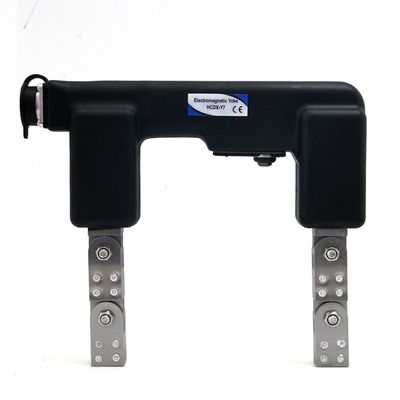

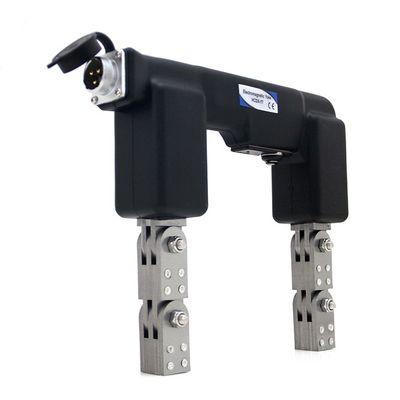

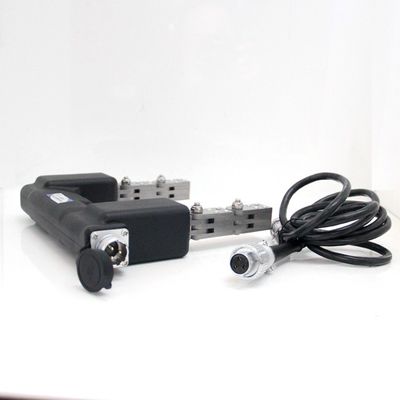

Détecteur de défauts magnétique portable à culasse électromagnétique AC/DC Handy Yoke HCDX-Y7T

Aperçu de la culasse électromagnétique AC/DC

Le modèle de culasse Magna Handy HCDX-Y7T, un détecteur de défauts par particules magnétiques de type charge, présente les caractéristiques suivantes : structure compacte, disposition raisonnable, petite taille, légèreté et portabilité pratique. Le détecteur de défauts peut être utilisé directement en courant alternatif et peut également être utilisé pour l'alimentation par magnétisation AC (bloc-batterie AC) et l'alimentation par magnétisation DC (bloc-batterie onduleur DC-AC), ce qui est efficace et portable. Il convient à l'inspection des soudures de coque, à la détection des soudures de structures en acier en haute altitude et aux opérations internes des appareils à pression. Cet instrument convient aux pièces de structures en acier des secteurs de l'énergie, de la métallurgie, de la pétrochimie, de la mécanique et d'autres industries, telles que les chaudières, les appareils à pression, les tuyaux sous pression, les soudures de corps de navires et les structures soudées de divers types de matériaux ferromagnétiques en surface et la détection des défauts par particules magnétiques des défauts proches de la surface.

Cet instrument est conforme aux exigences standard de JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024. « Condition technique du détecteur de défauts à culasse électromagnétique ».

Caractéristiques du produit

Construction entièrement scellée et durable

Résistant aux produits chimiques et à l'abrasion

Conception de batterie onduleur DC-AC, options de fonctionnement AC et DC pour l'inspection de surface et de subsurface

Dépasse les spécifications de levage ASTM

Les trois modes d'alimentation peuvent être librement choisis :

Il existe des endroits directement connectés à l'alimentation CA, qui peuvent être directement connectés à l'alimentation CA.

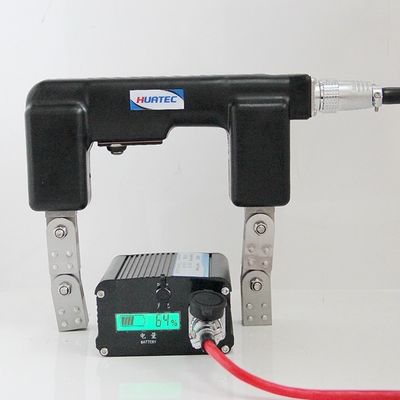

Il est possible d'utiliser une alimentation magnétisée CA (bloc-batterie onduleur DC-AC) pour alimenter en courant alternatif sans aucune insertion directe dans l'alimentation CA.

L'alimentation par magnétisation CC (bloc-batterie CC) peut être utilisée pour réaliser la fonction de magnétisation CC.

L'alimentation par magnétisation CA (bloc-batterie onduleur DC-AC) possède les fonctions de régulation de tension, de surcharge, de surintensité et de décharge excessive.

Lorsque la force de levage n'est pas suffisante, l'alimentation est automatiquement coupée pour garantir la sensibilité de la détection des défauts.

La fonction d'affichage de l'alimentation peut afficher la puissance actuelle de la batterie et dispose d'une fonction d'alarme sonore et lumineuse.

Puce micro-ordinateur intégrée pour stabiliser la tension de sortie et garantir la sensibilité de la détection.

Magnétisation réglable

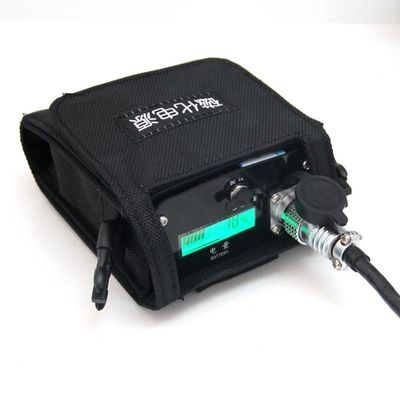

Un sac de taille de travail spécial peut transporter un bloc-batterie, une suspension magnétique, un agent de contraste, une sonde à culasse, etc.

Guide des modèles

Paramètre technique
Température de fonctionnement : -10 ~ +40 °C
Température de stockage : -20 ~ 50 °C
Humidité relative :<80 % sans condensation
Élévation de la température de fonctionnement :<18 C
Taux de charge temporaire : >50 %
Sensibilité : pièce d'essai standard A1, rainure 15/50 clairement affichée.
Puissance de levage minimale CA : >4,5 kg (44 N)
Puissance de levage minimale CC : >18,1 kg (177 N)

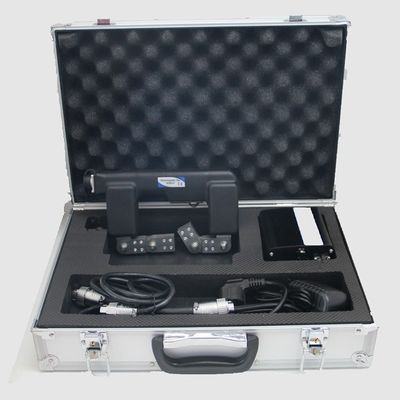

Configuration standard :
HCDX-Y7T
Hôte du détecteur de défauts par poudre magnétique 1
Ligne d'alimentation 1
Bloc-batterie onduleur CC-CA rechargeable MT610 (alimentation par magnétisation CA) 1
Sac à dos d'alimentation CA 1
Adaptateur secteur 1
Ligne de connexion de sortie CA 1

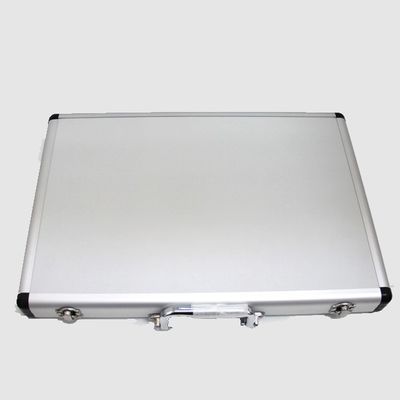

Boîte à instruments 1
Exemples de défauts :                                                 Emplacement des défauts :
Inclusions Coutures                                                    Surface et subsurface Idéal pour : Fissures de fatigue
Fissures de retrait Déchirures Recouvrements                                                    Inspections sur le terrain des pots
Laitier de soudure Fissures de meulage                                  Inspections en service
Fissures de trempe                                                    Environnements exigeants

                                                                                 Inspection des soudures
