Détails sur le produit:
|
| Largeur de bande: | 0.1MHz 20MHz | Gain: | 120 dB, rythme 0,1 dB, 1 dB, 10 dB |
|---|---|---|---|
| Écran de visualisation: | 5.0 pouces LCD, la taille effective de l'affichage est de 108 mm de long et 64 mm de large | La mémoire: | Carte SD 1G |
| Mode quantitatif: | La courbe DAC, la courbe AVG ((DGS) | Mode de détection: | Pleine onde, demi-onde positive, demi-onde négative, RF |
| Tension d'impulsion: | 25V ≈ 300V réglable 25V | ||
| Surligner: | détecteur de défauts à ultrasons mini SD card,détecteur de défauts à ultrasons à écran tactile,détecteur de défauts à écran tactile |
||

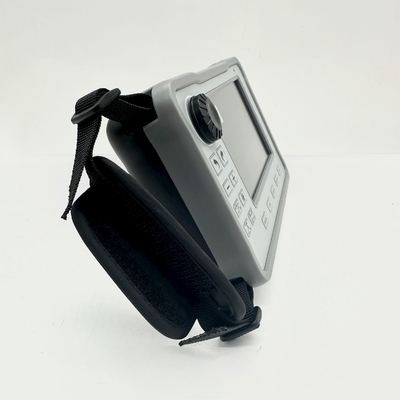

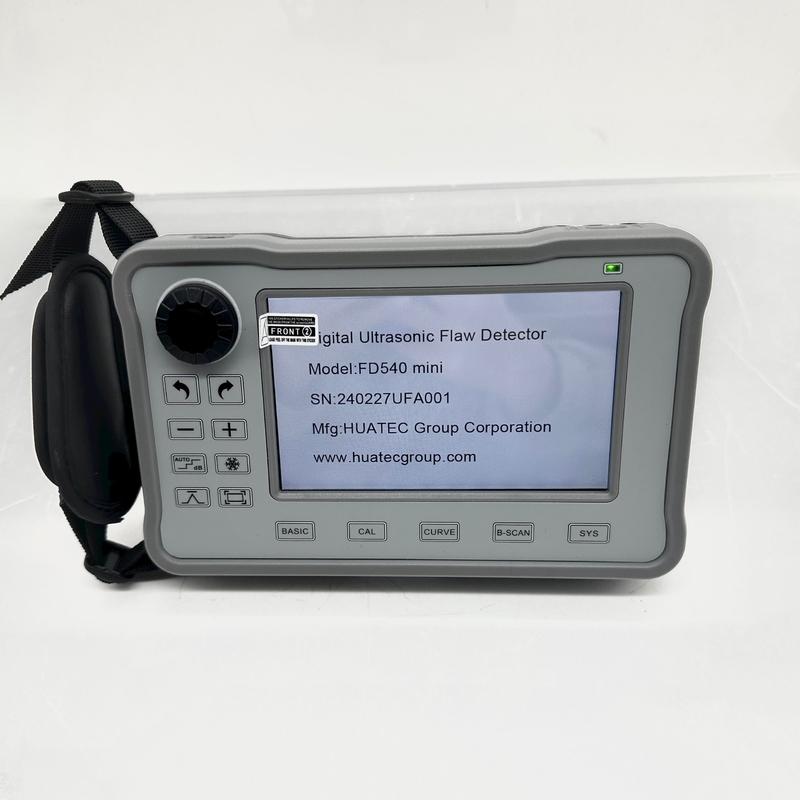

Carte SD FD540mini Détecteur de défauts à écran tactile à ultrasons
Une brève introduction
Le détecteur de défauts à ultrasons FD540mini est un nouveau type de produit de test à ultrasons lancé par notre société, largement utilisé dans les industries telles que les chaudières, les récipients sous pression, l'énergie, le pétrole, les produits chimiques,pétrole offshoreIl peut facilement détecter, par exemple, les émissions de gaz à effet de serre, les gazoducs, la construction navale, l'automobile, la fabrication mécanique, la métallurgie, le traitement des métaux, les structures en acier, le transport ferroviaire, l'énergie nucléaire, les universités, etc.trouver, évaluer et diagnostiquer divers défauts internes (fissures, relâchements, pores, inclusions, etc.) dans les pièces.résistance forte, haute sensibilité, réponse rapide et fréquence d'émission répétitive maximale allant jusqu'à 10000 Hz. Il s'agit d'un produit de détection de défauts ultrasoniques extrêmement portable.
Paramètres techniques
| Portée de détection |
10 m ((acier au carbone à ondes longitudinales) (Exigences de performances métrologiques: ≥3500 mm) |
| Mode impulsionnel | Pulsation pointue, onde carrée, onde double carrée |
| Voltage d'impulsion | 25V ≈ 300V réglable 25V |
| Largeur d'impulsion | 0ns 500ns réglable en continu, 10ns de vitesse |
| Amortissement | réglable fort et faible |
|
Répétition du pouls fréquence |
d'une puissance de sortie supérieure à 50 W, avec une fréquence de 10 Hz |
| Les gains | 120 dB, rythme 0,1 dB, 1 dB, 10 dB |
| Largeur de bande | 0.1MHz 20MHz |
| Filtre à ondes | 1M à 5M |
| Écran d'affichage | 5.0 pouces LCD, la taille effective de l'affichage est de 108 mm de long et 64 mm de large |
| Résolution | 800 × 480 |
| Interface avec les instruments | LEMO-00 C5 à double |
| Alerte électrique | Alarme de la porte A, B |
| Interface de sortie | USB de type c |
| Mode de détection | Pleine onde, demi-onde positive, demi-onde négative, RF |
| Porte | Indépendant A,B |
| Mode de mesure | Pic, côté vague |
| La mémoire | Carte SD 1G |
| Enregistrer le contenu | Enregistrement continu à un seul cadre, à plusieurs images (≤ 200 images) |
| Mode quantitatif | La courbe DAC, la courbe AVG ((DGS) |
| Fonctions auxiliaires |
Soutenez le toucher, clavier virtuel, PD rapide Chargement, gain automatique, mémoire maximale, blocage |
|
Détection de défauts les normes |
AWS D1.1/D1 est une5"NB/T 47013, GB/T 29712, GB/T 11345 |
| Taille et poids | 183 mm × 113 mm × 45 mm 780 g, batterie incluse |
| Batterie | 12 heures |
| Unité | Métrique, impérial |
| Température de fonctionnement | -10°C à 55°C |
| Chargeur | ¢ Général ¢ AC ((100 ¢ 240V, 50 ¢ 60Hz) |
| Résolution |
36 dB (Exigences de performance métrologique:≥ 26 dB) |
| Plage dynamique |
40 dB (Exigences de performance métrologique:≥ 26 dB) |
| Marge de sensibilité |
60 dB (Exigences de performances métrologiques:≥ 42 dB) |
| Linearité verticale |
20,8% (Exigences de performance métrologique: ≤ 6%) |
|
Légères Légèreté |
00,6% (Exigences de performances métrologiques: ≤ 2%) |
| Langue | Chinois/anglais |
Caractéristiques
1: La carrosserie est légère et adaptée au fonctionnement à une main.
2: PD65W de charge rapide + 12 heures de batterie.
3: écran haute définition IPS de 5,0 pouces avec une toute nouvelle interface utilisateur.
4: Prise en charge du tactile plein écran, fonctionnement rapide par gestes, clavier virtuel, facile à utiliser
5: avec DAC, AVG, gain automatique, mémoire de pointe, couleur demi-span, B-scan et autres fonctions professionnelles.
6: y compris la commutation en chinois et en anglais, l'exportation de données vers une carte SD, la mise à niveau en ligne, la capture d'écran et de nombreuses autres fonctions pratiques.
Configuration standard
| Numéro de sérieR | Nom | Quantité |
| 1 | Hôte FD540mini | 1 |
| 2 | Probe (sonde droite de haute précision, sonde d'angle) | 2 |
| 3 | Ligne de sonde | 2 |
| 4 | Chargeur | 1 |
| 5 | Lignes électriques | 1 |
| 6 | Manuel d'utilisation | 1 |
| 7 | Certificat de conformité | 1 |
| 8 | Carte de garantie | 1 |
| 9 | Banque de puissance | 1 |
