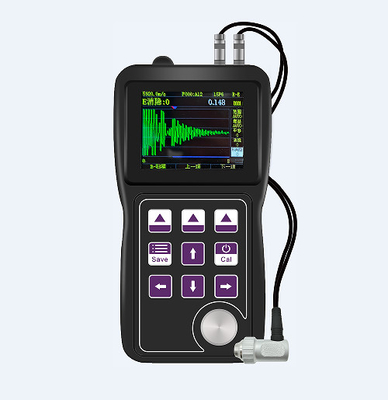

Écran couleur OLED échantillonneur d'épaisseur par ultrasons A & B en direct

Écran couleur OLED échantillonneur d'épaisseur par ultrasons A & B en direct
Écran couleur OLED échantillonneur d'épaisseur par ultrasons A & B en direct Écran couleur OLED échantillonneur d'épaisseur par ultrasons A & B en direct

Image Grand :  Écran couleur OLED échantillonneur d'épaisseur par ultrasons A & B en direct

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: ISO，CE，Gost
Numéro de modèle: TG-4900DL
Conditions de paiement et expédition:
Quantité de commande min: 1 série
Détails d'emballage: dans le carton de haute qualité
Délai de livraison: 3 à 7 jours
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 100 ensembles par mois
Contact

Écran couleur OLED échantillonneur d'épaisseur par ultrasons A & B en direct

description de
Nom du produit: mesure d'épaisseur ultrasonique Largeur de bande: 1MHz à 20MHz
Résolution: Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. Plage de mesure: 0.153200mm ((acier au carbone à ondes longitudinales)
Mettre en évidence:

Le détecteur d'épaisseur par ultrasons par balayage en direct

,

A&B échantillonneur d'épaisseur par ultrasons

,

Émetteur à épaisseur ultrasonique à double élément

Écran couleur OLED échantillonneur d'épaisseur par ultrasons A & B en direct

TG-4900DL échelle d'épaisseur par ultrasonsdéveloppé et produit par HUATEC Group adopte un écran couleur OLED, qui possède les fonctions d'instantané de balayage A intégré et de fonction d'épaisseur de balayage B, mesure de l'épaisseur par revêtement,stockage de données de grande capacité, etc.Basé sur le principe de la mesure par ultrasons, il s'agit d'un instrument de test industriel portable non destructeur à haute précision et haute résolution.

Tous les modèles de cette série d'instruments sont équipés de série d'une fonction de prise de vue instantanée par balayage A,qui peuvent aider les utilisateurs à mieux contrôler la mesure et à éviter les erreurs de mesure causées par les facteurs du matériau lui-même.

Paramètres de base

Largeur de bande1MHz à 20MHz
Gain obtenu96 dB, rythme des pas1 dB ou 6 dB
FiltreurLe haut débit, 5M, 10M, 15M
Taux de mise à jour4 Hz, 8 Hz, 16 Hz et 24 Hz
RésolutionLe nombre de points de contact doit être déterminé en tenant compte de l'importation de la marque.
Plage de mesure0.153200mm ((acier au carbone à ondes longitudinales)
Mode de vueNormalité, différence, capture de la valeur maximale
Mode de détectionPleine onde, demi-onde positive, demi-onde négative, RF, Invertir en RF
Mode de mesureP-E ((pulse-écho), E-E ((écho-écho)
Mode de calibrageÉtalonnage automatique du point zéro, étalonnage automatique de la vitesse du son
Le stockage des données520 fichiers peuvent être enregistrés, et chaque fichier peut enregistrer 252 ensembles de valeurs d'épaisseur
Fonctions auxiliairesGain automatique, portée automatique, blanchiment automatique E, gel automatique, arrêt automatique (hibernation), alarme buzzer, communication avec l'ordinateur supérieur
Interface de la sondeLe système de détection de la pollution doit être conforme à l'annexe II.
Type de sondeUn cristal unique, un double cristal
Mode impulsionnelDes vagues carrées, des vagues bilatérales
Voltage de transmission25 ¢ 300 V, 25 V à pas
Largeur d'impulsion25 ̊300 ns, 5 ns de démarrage
Interface de sortieMINI USB,exportation de données vers l'ordinateur hôte
Méthode d'entréeEntrée de combinaison de touches, prise en charge de la reconnaissance des touches courtes et longues
Écran d'affichage2.4 pouces 320×240 IPS_LCD
BatterieDeux piles AA de 1,5 V
TaillePour les pièces détachées:
Le poids228g, pas de batterie
LangueChinois, anglais
UnitéSystème métrique, système anglais
Plage de température de fonctionnement-10°C à 55°C


Configurations standard

NomQuantité
L'hôte TG-4900DL1
sondeOptionnel
Piles alcalines2
Agents d'accouplement1
Boîte d'étanchéité à instruments1
Manuel de l'utilisateur1
Carte de garantie du produit1
Certificat de produit1












Configurations facultatives

TG-4900DLSélection de l'échantillon
Modèle5PΦ10Les pièces suivantes sont nécessaires:15P6
Le typeà double cristal5Mà cristal unique5Mun cristal unique15M
Fréquence5 MHz5 MHz15 MHz
Diamètre de la zone de contact10 mm20 mm6.35 mm
Plage de mesure1 à 400 mm4 ̊3200,0 mm0.15 ∙ 25.0 mm

Température de contact admissible

-10°C à 70°C-10°C à 70°C-10°C à 70°C


Caractéristiques du produit

  • L'interface en anglais est facultative
  • Prend en charge deux unités d'épaisseur: mm et pouce
  • Prend en charge l'arrêt automatique programmé et le mode veille
  • La luminosité de l'écran peut être ajustée pour s'adapter à différents environnements de mesure
  • Lorsque la sonde est couplée à la pièce, la valeur d'épaisseur est affichée en blanc
  • Mode de valeur extrême: capturer la valeur maximale et la valeur minimale pendant le processus de mesure
  • Fonction de stockage de données de grande capacité: elle peut stocker 90000 valeurs d'épaisseur (facultatif)
  • Il peut pénétrer le revêtement de la surface de la pièce et mesurer directement l'épaisseur du substrat de la pièce (facultatif)
  • Gain automatique et porte automatique: l'écho de mesure automatique est affiché sur l'interface A-scan
  • Lorsque la valeur mesurée passe du vert au blanc, elle est accompagnée d'une sonnerie
  • Alarme d'épaisseur: la limite d'épaisseur de l'alarme peut être réglée, et la couleur de lecture d'épaisseur peut être modifiée dynamiquement pendant l'alarme
  • Fonction d'épaisseur B-scan: l'utilisateur peut observer directement sur l'écran le changement d'épaisseur de la pièce avec le temps
  • Mode de différence: obtenir la différence entre l'épaisseur mesurée en courant et l'épaisseur nominale et le pourcentage entre la différence et l'épaisseur nominale
  • Résolution de mesure sélectionnable par l'utilisateur: X.XXX, X.XX et X.X en métrique, X.XXXX, X.XXX et X.XX en impérial

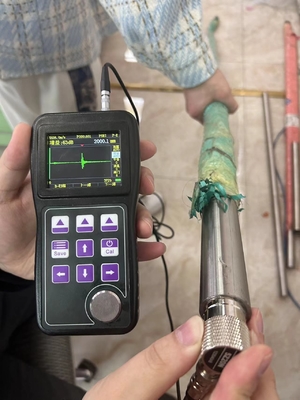

  • Fonction A-scan: les utilisateurs peuvent voir directement la forme d'onde du signal ultrasonique sur l'écran pour vérifier si la lecture de l'épaisseur est correcte,analyser la cause du problème et aider les utilisateurs à trouver une solutionÉcran couleur OLED échantillonneur d'épaisseur par ultrasons A & B en direct 0
