Détecteur de défauts à double fréquence HEF-600

Détecteur de défauts à double fréquence HEF-600

La série HUATEC HEF-600 est un nouveau détecteur de défauts de courant de tourbillon de notre société, c'est un instrument qui a intégré quatre fonctions comme courant de tourbillon conventionnel, mémoire magnétique (facultatif),mesureur d'épaisseur (facultatif), mesure de la conductivité électrique (facultatif), tri de dureté (facultatif), les utilisateurs peuvent choisir les fonctions appropriées en fonction des différents besoins,Il peut donc réduire efficacement le coût de détection.; en même temps l'instrument est équipé de puissants processeurs dual-core, système d'exploitation intégré, Il utilise la technologie électronique numérique la plus avancée,Les techniques de test de la mémoire magnétique et la technologie des microprocesseurs , il est capable de détecter les défauts métalliques dans le matériau métallique et de connaître les types d'alliage et les conditions de traitement thermique, le changement d'épaisseur et ainsi de suite.Il a un menu montre tous les paramètres et les options de menu, est un équipement de test de courant de tourbillon portable multifonctionnel très pratique et facile à utiliser, mais aussi pour mesurer la conductivité électrique, l'épaisseur du revêtement non métallique.

Plage de fréquences de détection: 50 Hz-10 MHz, gain: 0-90,0 dB, phase: 0-359 degrés, y compris le réglage de la phase de levage, la sélection de la charge d'équilibre dans l'inspection absolue et différentielle,répondre largement à vos besoins de détectionIl est de petite taille et léger, et sa conception d'emballage répond aux exigences de l'ergonomie.la batterie peut fonctionner en continu pendant plus de 12 heuresIl est donc idéal pour les ingénieurs de terrain, qu'il s'agisse de monter des escaliers, d'entrer dans des entrées étroites ou de travailler en hauteur.L'écran LCD couleur haute résolution peut être clairement visible dans toutes les conditions d'éclairage.

L'instrument peut réaliser un fonctionnement "idiot". Selon la tâche de détection requise, les paramètres de processus tels que la fréquence, le gain et la phase sont prédéfinis par des professionnels.les paramètres correspondants du processus d'essai peuvent être ajustés à tout momentLes opérateurs peuvent travailler sans formation spéciale pendant longtemps.

Cet instrument portable est disponible dans l'aviation, l'aérospatiale, l'énergie et la pétrochimie pour les tests en service pour le cuivre, le titane, l'aluminium, le zirconium et d'autres mesures.Il peut contenir les signes d'interférence causés par l'inégalité des matériaux de la pièce, les sédiments, la saleté et les tremblements pour obtenir une plus grande précision.pour que les utilisateurs soient soumis à l'inspection.

2. Paramètres

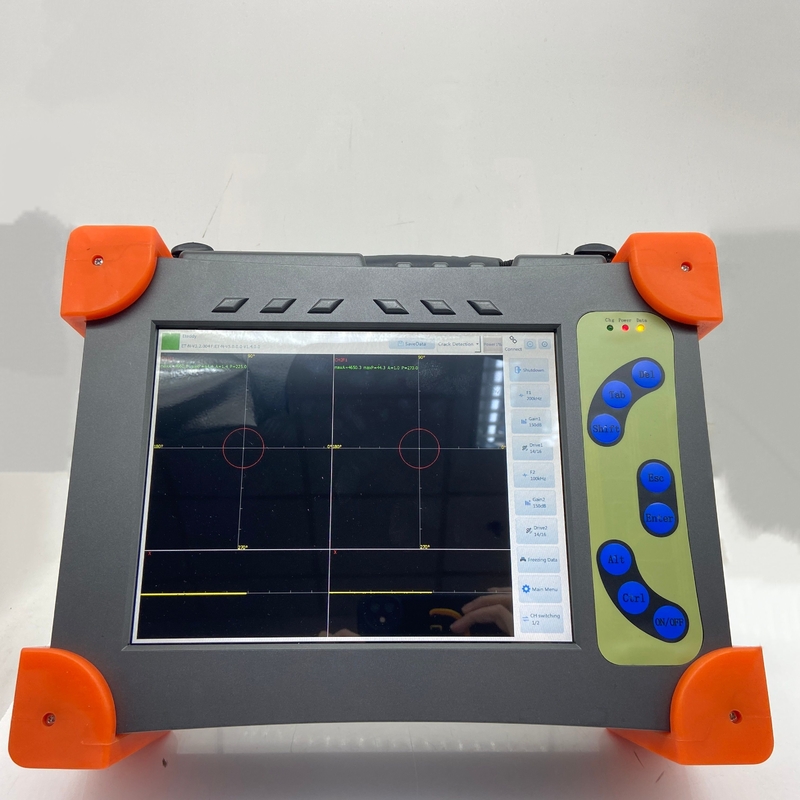

* Grand écran, haute mesure 10,4 pouces LCD couleur

*Nombre de fréquence: double fréquence

* Plage de fréquences: 10 Hz 10 MHz, taille de pas: 1 / 5 / 10

* Gain matériel: 0-40 dB, pas de 0,1 dB, gain logiciel: 0-99 dB, pas de 0,1 dB

*Phase: 0 ~ 359 ° et 1 ° pour chaque engrenage

*Mode d'affichage: impédance, base temporelle, point et ligne

* stockage de données de 30 Go pour les valeurs et les graphiques

* Système d'exploitation: Linux 3.0

*Langue de l'opération: anglais

*Utilisation simple, prise en charge en temps réel et dialogue homme-machine

*Aide graphique et texte en ligne.

*Filtrage numérique: fréquence de passage élevée et basse peut être réglée

* Coefficient de filtrage: 0 à 4000

*Bilan électronique numérique rapide

*Mesure automatique/manuelle de l'amplitude et de la phase

*Vente de fenêtre d'alarme:En forme de ventilateur, rectangulaire, circulaire

* Sélection de fond du système de coordonnées rectangulaire et du système de coordonnées polaires

* Affichage automatique du calendrier et de l'heure

*Alimentation électrique:110V ∼220V ((-20%~+20%) 50 ∼ 60Hz, consommation électrique 10W

*Construit dans une batterie au lithium rechargeable

* Exigences relatives à l'adaptateur:DC15.6V, 6A

*Temps d'alimentation par batterie: ≥8h

*Température de travail: -10°C -50°C

*Humidité relative: ≤ 80%

* Taille ((W*H*T):320 mm x 235 mm x 103 mm

*Poids: 3 kg, batterie incluse

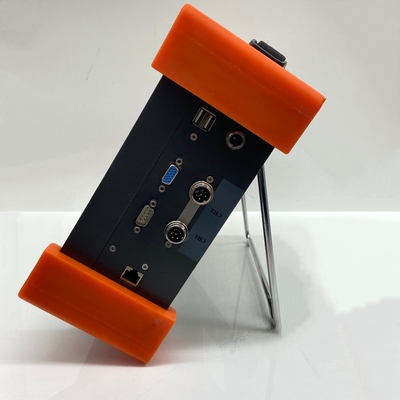

* Port USB: deux ports

* Port RS-231: le port 1

* Sortie vidéo: Sortie VGA standard

* Sortie d'alarme:8

* Entrée de démarrage:8

*Entrée du codeur:1

* Canaux de test: 1 à 4

* Le moteur de la sonde: 1-16

*Mode d'affichage: pleine courbe, blanchiment

* Détection: pleine onde, demi-onde positive, demi-onde négative, onde RF

* Filtre à ondes: filtrage en trois étapes

3. Principe de base

Le détecteur de défauts de courant de tourbillon est une méthode d'essai non destructive basée sur le principe de l'induction électromagnétique, qui convient aux matériaux conducteurs.Si un conducteur est placé dans un champ magnétique alternatif, il y aura un courant induit dans le conducteur, c'est-à-dire un courant de tourbillon.le courant induit va changerEn utilisant ce phénomène, on peut déterminer la nature, l'état et le défaut du conducteur.

Le détecteur de défaut de courant de tourbillon est de faire le conducteur près de la bobine avec courant alternatif, et le champ magnétique alternatif est établi par la bobine.Le champ magnétique alternatif passe à travers le conducteur et a une induction électromagnétique avec elle pour établir le courant de tourbillon dans le conducteurL'effet du champ magnétique du courant de tourbillon changera également la force du champ magnétique d'origine.ce qui entraînera le changement de la tension de bobine et l'impédancePar conséquent, la résistance et la répartition du courant de tourbillon seront affectées lorsqu'il y a des défauts sur ou près de la surface du conducteur ou que les matériaux métalliques mesurés changent.Le changement du courant de tourbillon provoquera des changements dans la tension et l'impédance de la bobine de détectionD'après ce changement, nous pouvons indirectement connaître l'existence de défauts dans le conducteur et si les performances des matériaux métalliques ont changé.

4. Guide du modèle

5. Paquet standard

Unité principale

Sonde d'inspection de soudage avec câble

Acier au carbone de bloc d'étalonnage

Certificat de calibrage

Manuel d'utilisation

Casse à charbon

6. Accessoires optionnels

Blocs d'étalonnage de divers matériaux

Différentes sondes pour différentes applications
