Calibrateur de vibration numérique Analyseur de vibrations Testeur de vibrations à fréquence 10, 20, 40, 80, 160, 320, 640 et 1280 Hz
Application pour le calibrateur de vibration HG-5010 conforme à la norme ISO 10816:
1. Peut être utilisé pour calibrer l'accéléromètre de vibration, le transducteur de vitesse et de proximité et aussi un instrument de mesure des vibrations.640 et 1280 Hz
2On peut générer à partir du calibrateur l'amplitude de l'accélération, de la vitesse et du déplacement
3.Peut être définie par potentiomètres et affichée sur des écrans numériques.

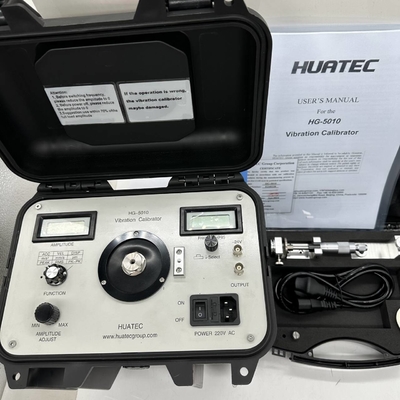

4.HG-5010 calibrateur de vibration combine générateur de signal sinusoïdal, amplificateur de puissance, transducteur standard et un shaker en un et dispose d'un petit volume, une grande précision et un fonctionnement facile.Il peut être utilisé en laboratoire ou sur place..
5. Normes internationales: ISO 10816
Les spécifications:
Fréquence:10, 20, 40, 80, 160, 320, 640, 1280 Hz+00,01 pour cent
Unité:
Accélération: m/s2(PEAK)
Vélosité: mm/s (RMS)
Le déplacement: um (PK-PK)
Précision de l'amplitude:
Accélération (30 m/s)2pk, 80 Hz) de 40 Hz à 320 Hz+00,3 dB+1 chiffre
10 Hz à 1280 Hz+0.5 dB+1 chiffre
Vitesse (pk 25 mm/s,80 Hz) de 40 Hz à 320 Hz+0.5 dB+1 chiffre
Le déplacement (10 μm pk-pk, 80 Hz) de 40 Hz à 320 Hz+0.5 dB+1 chiffre
Linearité de la sonde de proximité
Prode: sondes de 5 mm et 8 mm Distance: 0 à 4,0 mm
Affichage:31/2affichage numérique de l'accélération, de la vitesse ou du déplacement
Amplitude de vibration maximale et charge maximale:
Parce que le vibrostand utilisé dans le calibrateur de vibration HG-5010 est plutôt petit,lors de l'étalonnage de transducteurs de poids différent sous différentes fréquences, l'amplitude de sortie des calibrateurs est également différenteL'amplitude de vibration maximale et la charge maximale sont liées à l'accélération maximale.Vitesse maximale et sortie de déplacement maximale générées par l'étalonneur à une certaine fréquence et avec un certain poids du transducteur à étalonnerLes chiffres spécifiques sont indiqués dans le tableau suivant.
|
- Je vous en prie.
Fréquence
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Note: Avec une fréquence plus élevée, la valeur du déplacement des vibrations est très faible, de sorte qu'il n'y aura pas de sortie de signal de vibration du calibrateur.
Taille:Pour les pièces détachées:
Poids:20 livres, 9 kilos
Température: fonctionnement:0oC à 50oC
Réservoir:- 20 ans.oC à 70oC
L'humidité:90% sans condensation

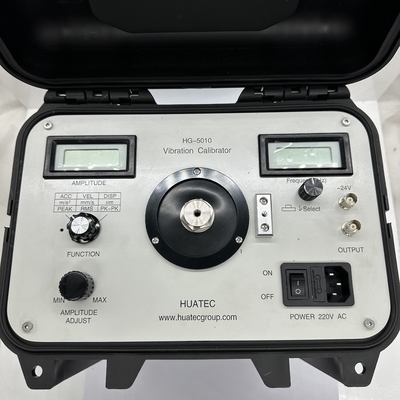

Le panneau de commande du calibrateur de vibration HG-5010 est représenté comme suit:
