L'unité MCU à 8 bits est utilisée comme contrôleur par ce détecteur de défauts de particules magnétiques.et la régulation continue du courant magnétisant peut être réalisée par la collecte précise du signal de passage de tension nulle CA et le signal de régulation de courantIl a la fonction de limite de courant maximale. Avec la fonction de phase contrôlée, le détecteur convient à la fois à la technique continue et à la technique résiduelle.
La valeur du courant est affichée sur l'ampéréomètre analogique ou numérique.
Le courant de sortie est automatiquement réduit de la valeur initiale à zéro lors de la démagnétisation.
Ce détecteur peut être connecté aux ensembles de pointeurs (ensembles d'électrodes portatifs) ou au câble en spirale (enroulement flexible).Il existe également des bobines ou des électrodes conçues pour que cet équipement devienne une simple machine-outil d'inspection en option.
Tableau de configuration:
|
Le type
Configuration
|
HCDX-5000 |
| Magnétisation en courant alternatif |
● |
| courant alternatif |
0 à 5000 A |
| Magnétisation rectifiée à demi-onde |
○ |
| Démagnétisation par courant alternatif |
● |
| Démagnétisation en courant continu |
○ |
| Coils |
○ |
| Machines à outils simples |
○ |
| Puissance d'entrée |
Pour les appareils à commande numérique |
Note: le signe ??●?? est marqué comme standard, tandis que le signe ??○?? est marqué comme optionnel.
Caractéristiques:

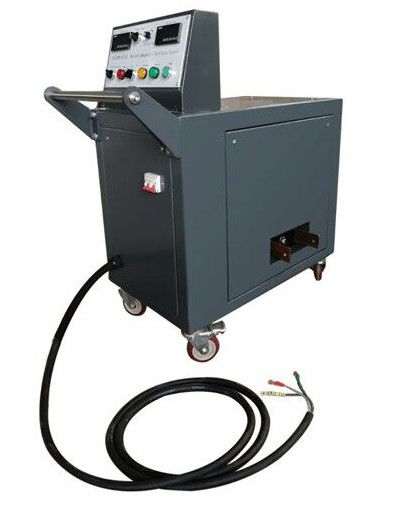

Machine hôte mobile:
Peut être utilisé comme puissance pour la magnétisation circulaire
Peut être utilisé comme puissance pour la magnétisation longitudinale
Machines-outils d'inspection simples:
électrodes à magnétisation circulaire
Coils à magnétisation circulaire
Réglage manuel de l'électrode de queue
Cuve en acier inoxydable
Réservoir en acier inoxydable (y compris la pompe à pulvérisation et la pompe de mélange)
Pistolet à pulvérisation
L'encre magnétique peut être réutilisée
Particules magnétiques noires, particules magnétiques rouges, particules magnétiques fluorescentes sont prises en charge
La lumière UV comme option pour les essais de particules magnétiques fluorescentes
Paramètres techniques:
Courant de magnétisation CA: 0 à 5000 A (RMS réel)
Voltage de sortie (CA/CC): 0 à 15 V
Démagnétisation CA: (CA) 5000 ~ 0A
Coil: diamètre intérieur φ 250 mm, diamètre extérieur φ 380 mm 5 tours (facultatif)
Taux de charge temporaire: ≤ 30%
Temps de démagnétisation: < 5 s
Voltage d'entrée: 220V (monophase)
Fréquence: 50 Hz/60 Hz
Principales fonctions
Méthode de détection des défauts: méthode de l'attelle, méthode de l'enroulement, méthode de la bobine
Méthode de magnétisation: magnétisation en courant alternatif, magnétisation en courant continu (HWDC/FWDV en option)
Méthode de démagnétisation: la démagnétisation CA adopte la démagnétisation à distance (méthode d'atténuation) et la démagnétisation CA adopte la démagnétisation à très basse fréquence
