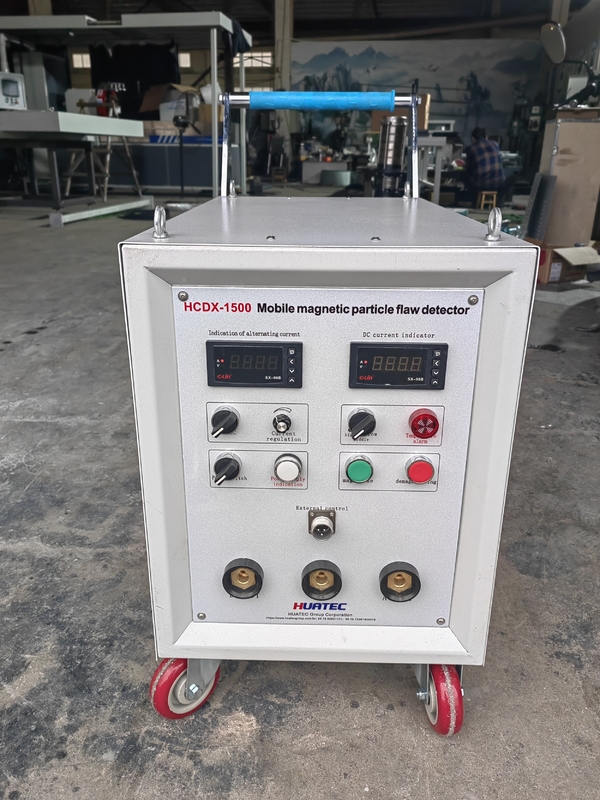

HCDX1500 Détecteur de défauts de particules magnétiques mobiles AC / DC

Je suis...Spécification technique

1, flux électrique d'intermédiaire magnétisé: courant alternatif de 0 à 1500A (valeur effective) réglable en continu, courant courant intermittent en temps court, contrôle de phase de coupure par bande;

HWDC:0~1500A ((deux fois la valeur moyenne) réglable en continu, coupure de courant à court terme;

1 courant de magnétisation CA: CA 0~1500A (valeur effective) réglable en continu, puissance intermittente de courte durée, avec régulation de phase d'arrêt de l'alimentation;

HWDC: 0 ~ 1500A (deux fois la moyenne) réglable en continu, puissance intermittente à courte durée;

2, courant magnétique de retour automatique:AC/HWDC 1500A~0 réglable en continu, temps de retour magnétique avec réduction du courant;

2 courant de démagnétisation automatique: AC/HWDC 1500A~0 réglable en continu, le temps de démagnétisation est raccourci avec la diminution du courant;

3, câble de sortie: 120 mm²Le câble de cuivre à 3 mètres x 2 mètres;

3 câble de sortie: 2 câbles souples à base de cuivre (120 mm2) de 3 mètres

4, source électrique:220V ((两相三线) ± 10%, 50Hz, courant électrique instantané maximal d'environ 100A;

4 alimentation électrique: 220 V (système à trois fils biphasé) ± 10%, 50 Hz, courant instantané d'environ 100 A;

5, taille de forme: 750 (long) × 420 (large) × 900 (haut) mm;

5 Dimensions: 750 ((L) × 420 ((W) × 900 ((h) mm; (à l'exclusion du manche);

6, stabilité magnétique résiduelle: ≤ ± 5%;

6 Stabilité de résistance: ≤ ± 5%;

7, le poids: environ 120 kg.

7 Poids: environ 120 kg.

二Les caractéristiques de la structure

II. Les produitsCaractéristique de la structure

Le câble d'entrée est un câble à trois cœurs de 10 mètres carrés.

Un câble à trois cœurs de 10 carrés est équipé pour l'entrée d'alimentation, une extrémité est reliée à l'extrémité supérieure du disjoncteur,et l'autre extrémité est connectée à l'interrupteur d'air sur la carte de distribution du réseau électriqueLe corps est à terre.

Les câbles à trois cœurs sont des câbles à deux couleurs..

Les câbles RD et BK du câble à trois cœurs sont connectés au conducteur de phase d'alimentation, et le câble BU est connecté au câble de mise à la terre de protection.

开外部220V电源,开设备电源开关,主电路通电. 开外部220V électricité, ouvrir le dispositif électrique, ouvrir le dispositif électrique, ouvrir le dispositif électrique.

Appuyez sur l'alimentation externe de 220 V, sur l'interrupteur d'alimentation de l'appareil et sur le circuit principal.

Pour faciliter le démantèlement et le remplacement des câbles de sortie, utilisez un câble de sortie rapide, un câble magnétisé ou un câble de démarrage.

Pour faciliter le retrait et le remplacement du câble de sortie, un connecteur rapide est utilisé pour faciliter la connexion de la bobine de magnétisation ou de la sonde de support.

支杆探头头为拆卸的铜头,可通过铜网??接触工件,使之不易发生因接触不良引起的故障. 带按?? ouverture d'un杆探头,有一三芯电缆,通过圆形航空插头接通面板中间圆插座. 支杆探头上的按?? ouverture est disponible avec le panneau de commande 绿色按?? 一样使用. 脚踏开关 三芯电缆上圆形航空插座接入铜中间排圆插座, 踏踏开关 est disponible avec le panneau de commande 绿色按??.

La tête de sonde de la tige de support est une tête en cuivre détachable, qui peut entrer en contact avec la pièce à travailler à travers le tampon de maille en cuivre, de sorte qu'elle ne soit pas sujette à une défaillance causée par un mauvais contact.Une sonde de tige avec un bouton de pression a un câble à trois noyaux connecté à une prise ronde au milieu du panneau à travers une fiche d'aviation rondeL'interrupteur de pression sur la barre de support peut être utilisé comme bouton vert sur le panneau de commande.La prise d'aviation ronde sur le câble à trois noyaux est connectée à la prise ronde au milieu de la barre de cuivre, et l'interrupteur à pied peut être connecté au bouton vert du panneau de commande.
