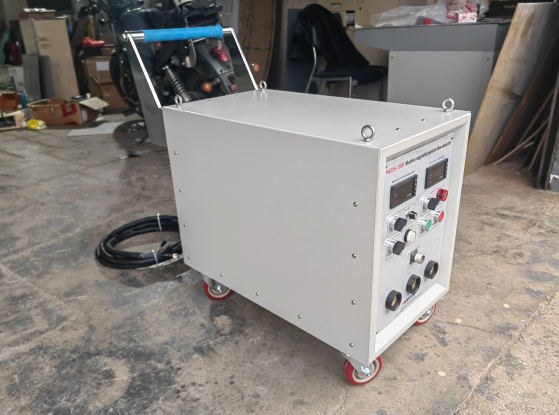

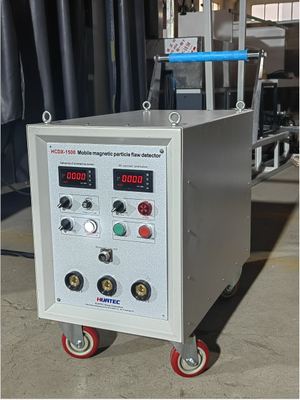

HCDX-1500 0~1500A Détecteur de défauts de particules magnétiques mobiles CA/CC
Je suis...Spécification technique
| Courant de magnétisation CA |
AC 0~1500A (valeur effective) réglable en continu, puissance intermittente de courte durée, avec commande de phase d'arrêt de l'alimentation; |
| HWDC |
0 ~ 1500A (deux fois la moyenne) puissance intermittente réglable en continu à courte durée; |
| un débit de démagnétisation automatique: |
AC/HWDC 1500A~0 réglable en continu, le temps de démagnétisation est raccourci avec la diminution du courant; |
| Cable de sortie |
2 câbles souples à noyau de cuivre (120 mm2) de 3 mètres |
| Énergie électrique |
220V (système à trois fils biphasé) ±10%, 50Hz, courant instantané est d'environ 100A |
| Les dimensions |
750 ((L) × 420 ((W) × 900 ((h) mm; (à l'exclusion de la poignée); |
| Stabilité de la résistance |
≤ ± 5%; |
| Le poids |
environ 120 kg. |
II. Le secteur privéCaractéristique de la structure
Un câble à trois cœurs de 10 carrés est équipé pour l'entrée d'alimentation, une extrémité est reliée à l'extrémité supérieure du disjoncteur,et l'autre extrémité est connectée à l'interrupteur d'air sur la carte de distribution du réseau électriqueLe corps est à terre.
Les câbles RD et BK du câble à trois cœurs sont connectés au conducteur de phase d'alimentation, et le câble BU est connecté au câble de mise à la terre de protection.
Appuyez sur l'alimentation externe de 220 V, sur l'interrupteur d'alimentation de l'appareil et sur le circuit principal.

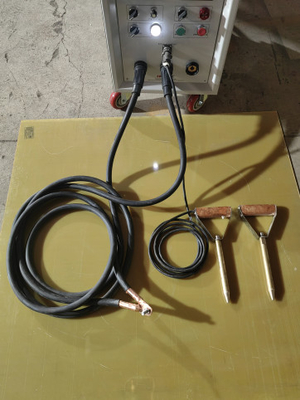

Pour faciliter le retrait et le remplacement du câble de sortie, un connecteur rapide est utilisé pour faciliter la connexion de la bobine de magnétisation ou de la sonde de support.

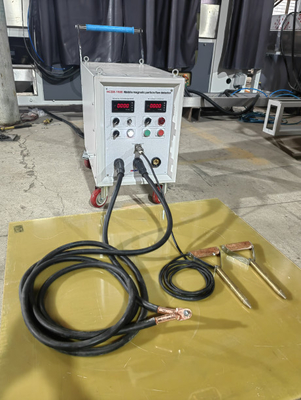

La tête de sonde de la tige de support est une tête en cuivre détachable, qui peut entrer en contact avec la pièce à travailler à travers le tampon de maille en cuivre, de sorte qu'elle ne soit pas sujette à une défaillance causée par un mauvais contact.Une sonde de tige avec un bouton de pression a un câble à trois noyaux connecté à une prise ronde au milieu du panneau à travers une fiche d'aviation rondeL'interrupteur de pression sur la barre de support peut être utilisé comme bouton vert sur le panneau de commande.La prise d'aviation ronde sur le câble à trois noyaux est connectée à la prise ronde au milieu de la barre de cuivre, et l'interrupteur à pied peut être connecté au bouton vert du panneau de commande.
V. Je vous en prie.Application et utilisation
1Attention avant utilisation
S'il vous plaît lire ce manuel d'instructions en détail. première fois ou longtemps avant l'utilisation, s'il vous plaît vérifier si les parties externes sont bien intactes,Vous pouvez également ouvrir le couvercle pour vérifier si si des parties internes sont lâches, mais s'il vous plaît ne pas démonter et assembler des pièces sans autorisation.
Il doit être stocké et utilisé dans un environnement sec, propre et bien ventilé, exempt d'acide, d'alcali et d'autres gaz corrosifs.Cet environnement ne doit pas avoir de température élevée et de fortes vibrations ou d'impact.
Avant d'allumer l'alimentation, veuillez vérifier si l'alimentation est compatible avec l'alimentation requise, ainsi que si la connexion est correcte,et si la capacité du réseau électrique et de l'interrupteur satisfait aux exigences
2. Utilisation et fonctionnement
(1) Connectez le câble d'alimentation au réseau électrique, connectez l'armoire de distribution d'énergie et connectez le circuit principal au réseau électrique
(2) Allumez le voyant "Power", "Power", puis il réalise le contrôle du circuit sur l'alimentation et le ventilateur d'échappement démarre le travail;
(3) Lorsque la magnétisation CA est requise, tourner l'interrupteur de sélection "CA/CC" vers la position "CA" et tourner le bouton de régulation de courant "ADJ courant" vers la position minimale ou appropriée;
(4) Connectez le connecteur en cuivre d'une extrémité de deux câbles de 120 mm2 à l'interface de sortie correspondante de la machine.et faire attention au câble pour se connecter à l'extrémité de sortie correspondante (extrémité CA ou DC);
(5) Appuyez sur le bouton de déclenchement du panneau ou sur l'interrupteur de pied, le circuit de déclenchement déclenchera une impulsion pour contrôler le travail du SCR et réalisera l'inspection de la magnétisation CA;
(6) Connectez l'électrode de la tige à la pièce à usiner ou enroulez le câble à la pièce à usiner ou à l'aide de la technique du filetage.
(7) Appuyez sur le bouton de déclenchement ou sur l'interrupteur de pied, réglez le bouton de réglage du courant pour que l'ampérimètre indique la valeur actuelle requise par la détection de défaut,et puis appuyez sur le bouton de déclenchement pour terminer la magnétisation. sous courant maximal, appliquer l'inspection des particules magnétiques externes, généralement le temps de magnétisation est inférieur à 2 secondes,et il devrait y avoir plus de 5-10 fois de temps intermittent (moins de temps de magnétisation, le multiple du temps intermittent peut être réduit en conséquence).
(8) Si la démagnétisation est nécessaire, il suffit de tourner l'interrupteur de sélection "Mag. / Demag. " sur l'interrupteur "Demag. " et d'effectuer les opérations ci-dessus des étapes (1) à (7);
(9) Si vous avez besoin d'utiliser la magnétisation à demi-onde en courant continu, tournez simplement l'interrupteur de sélection "AC/DC" à la position "DC", à ce moment, l'aspiration du relais de travail interne KC1, complétez le changement de travail.(Il convient de noter que le câble de sortie doit également utiliser l'extrémité de sortie correspondante après la commutation)
(10) Lors de l'arrêt de l'utilisation, éteignez l'interrupteur principal "alimentation" et l'interrupteur de la carte de distribution d'alimentation, et retirez les accessoires externes si nécessaire.
