Introduction:

Le détecteur de défauts de poudre magnétique composite HCDX-IISC adopte un interrupteur sans contact contrôlé au silicium, avec un faible bruit, une forte force magnétique, une longue durée de vie et un fonctionnement simple,d'une épaisseur n'excédant pas 10 mm. L'instrument adopte une configuration combinée, et les utilisateurs peuvent choisir la sonde librement selon leurs besoins.

La série HCDX-IISC a une fonction de démagnétisation et un courant réglable.

Le détecteur de défauts de particules magnétiques (avec le circuit à phase contrôlée) utilise un MCU à 8 bits comme contrôleur,et la régulation continue du courant magnétisant peut être réalisée par la collecte précise du signal de passage de tension nulle CA et le signal de régulation de courantEn outre, il est équipé de la fonction de démagnétisation; la fonction de démagnétisation peut être activée après avoir choisi le mode de démagnétisation et appuyé sur le bouton de déclenchement.le programme de MCU peut bénéficier de mises à niveau gratuites à vie, et les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

Applications:

Principalement utilisé pour détecter les fissures de surface et de surface proche de la pièce ferromagnétique.

Chaudeurs sous pression, structures en acier, pièces forgées, pièces moulées, pièces de soudage, pièces usinées, etc.

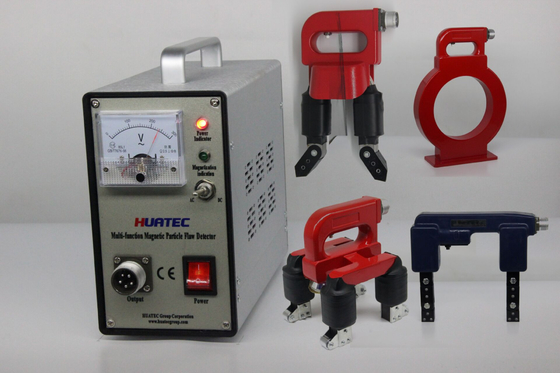

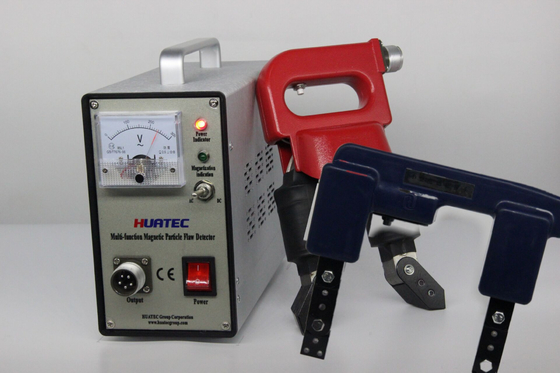

L'introduction standard des sondes pour le modèle HCDX-IISC:

Sonde de type D (sonde à joug électromagnétique): équipée de joints mobiles, peut magnétiser et détecter la surface de la pièce.

Probe de type A (probe à fer à cheval): adaptée à toutes sortes de soudures à filets, pièce de grande taille dans les coins intérieurs et extérieurs de l'inspection par magnétisation locale, équipée de feux de travail.

La sonde de type O (enroulement de type anneau): elle est adaptée à la détection de fissures circonférentielles de la pièce et elle est très sensible aux fissures causées par la fatigue de la pièce.il peut démagnétiser la pièce à travailler par méthode à distance.

Sonde de type E (sonde de champ magnétique rotatif): effectuer une détection complète des défauts pour toutes sortes de soudures droites, de soudures à circonférence, de soudures à bout et de surfaces planes et courbes aux grandes formes géométriques.La sonde est équipée de rouleauxLa sonde est équipée de feux de travail pour faciliter l'observation.

Paramètres techniques:

L'alimentation électrique: AC 220V ± 10% 50HZ 5A

Résultats: AC 38V 10A

Les sondes de type A.D.E.O. sont facultatives et disponibles

Vitesse d'inspection: ≥ 6 m/min

Hausse de température de la sonde: ≤ 60°C

Temps de fonctionnement: il est recommandé de travailler pendant une longue période de fonctionnement continu: temps de magnétisation ≤ 3 secondes, temps d'intervalle ≥ 5 secondes

Poids: environ 6,5 kg (unité principale)

Taille du contrôleur: 95x45x75 mm (L*W*H)

Taille du boîtier de transport: 170x140x70mm (L*W*H)

Tous les paramètres des sondes en option:

Livraison standard:

L'hôte HCDX-IISC 1

Problème de type D pour joug 1

Probe de type A 1

Probe de type E 1

Probe de type O 1

La ligne électrique 1

La ligne de sonde 1

Exemplaire type 1

Manuel d'utilisation 1

Certificat 1

Accessoires optionnels:

Probe de type A

O la sonde

E sonde

D sonde

Poids mort

Échantillon d'essai

Lumière UV
