Testeur de dureté de surface du sable vert

Testeur de dureté de surface du sable vert

1. Vue d' ensemble

Trois types de testeurs de dureté de surface du sable, A B C, sont utilisés pour mesurer la dureté de surface des moules de sable vert.

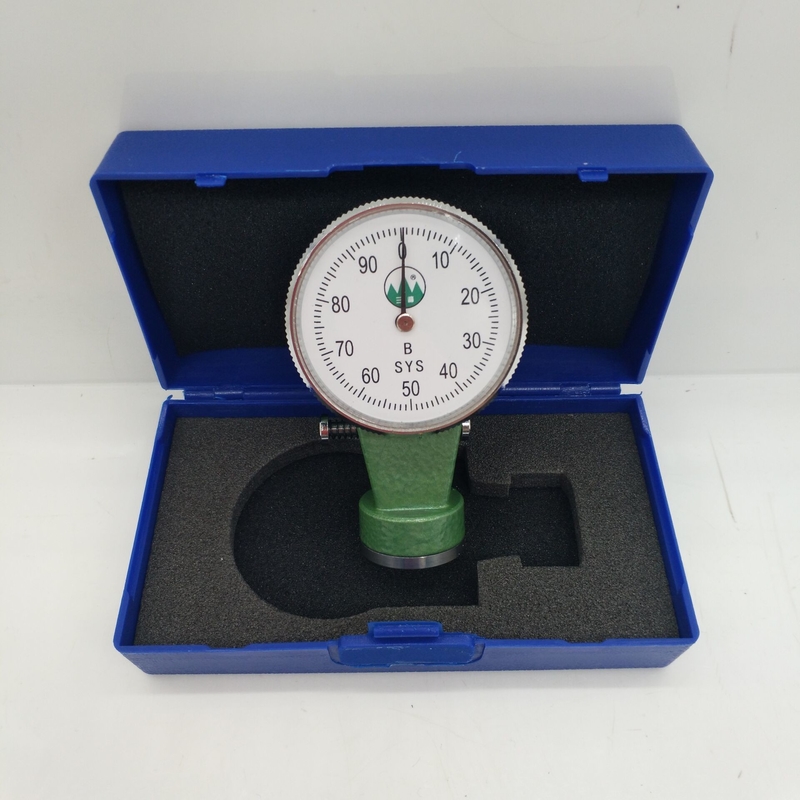

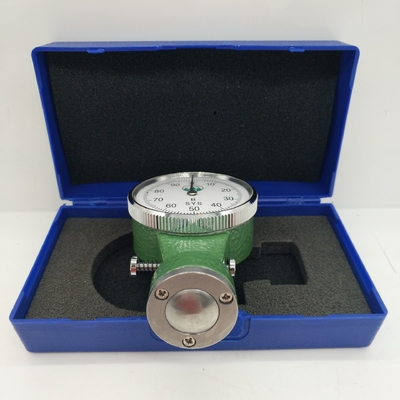

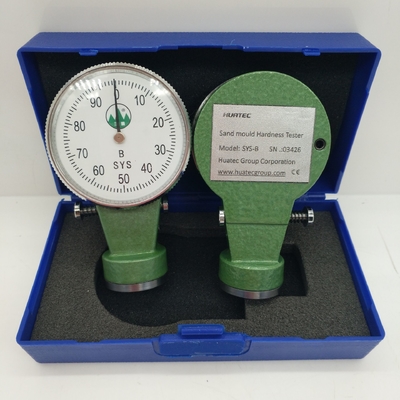

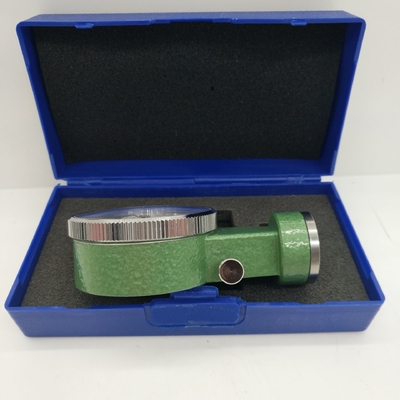

Sa structure est composée d'une tête de pression de rack (1) tête de compteur (2) boîtier de montre (3) ressort de force (4) engrenage moteur (8) engrenage rotatif (14) pointeur (15) anneau de réglage (16) et ainsi de suite.

Type A: Convient pour les essais de dureté de surface de moules de sable fin (noyaux) moulés à la main ou sous pression basse et moyenne.Le type B convient aux essais de dureté de surface des moules (noyaux) de sable fin et grossier moulés à la main ou sous pression basse et moyenne mécanique.Le type C est adapté pour tester la dureté de surface des moules de sable dans le moulage à haute pression.

2Spécifications et paramètres techniques

I Précision

Lorsque le pointeur est une valeur quelconque, la tolérance de force correspondante de l'indentateur est de ± 5%

Le pointeur retourne à la position O et la tolérance est de + -1 degré.

II Dimensions 90x55x28

Note: La charge maximale est la force nécessaire pour pousser l'indentateur au niveau de la tête de jauge (2).

3Principe

Conformément au principe selon lequel la force du ressort et la course sont linéaires, la course du ressort est indiquée par le pointeur de surface à travers un ensemble d'engrenages et de supports.L'unité de dureté de surface du sable est (g/mm2)Parce que leurs valeurs sont liées et cohérentes, c'est-à-dire que si la valeur unitaire est grande (g/mm2), la valeur de degré correspondante est également grande.

4Utilisation et ajustement

Lorsque le pointeur (15) n'est pas en position O, tourner l'anneau de réglage (16) pour aligner le pointeur (15) sur la position O.Appuyez fermement sur la surface de sable testée (l'axe du testeur de dureté doit être perpendiculaire à la surface du moule de sable), de sorte que la surface de la tête de testeur de dureté (2) est en contact étroit avec la surface de sable testé, et le pointeur est également Lorsque cela s'arrête à une certaine valeur, appuyez sur la broche de verrouillage (18) pour le verrouiller,lire la valeur mesurée, puis desserrer l'épingle de verrouillage (18) pour remettre le pointeur (15) en position O.

III Lorsque vous mesurez, vous pouvez tester 3 à 5 fois chaque pièce de mesure, puis calculer le nombre moyen, qui est la valeur de dureté de la pièce.

5Réparation et maintenance

I. N'ouvrez pas à volonté le couvercle (13) et les vis à l'arrière du boîtier pour éviter que du sable et de la poussière n'y tombent, ce qui affectera sa précision.

II. Lorsqu'il est utilisé ou placé, il n'est pas soumis à de fortes vibrations pour éviter que l'instrument ne fonctionne mal et n'affecte l'utilisation.

III. S'il y a du sable dans l'espace entre l'indentateur (1) et la tête du compteur (2), dévisser soigneusement les vis de 3 à 2 m2, retirer la tête du compteur, retirer le sable collant,et installez-le comme il est (ne pas retirer l'indentateur)
