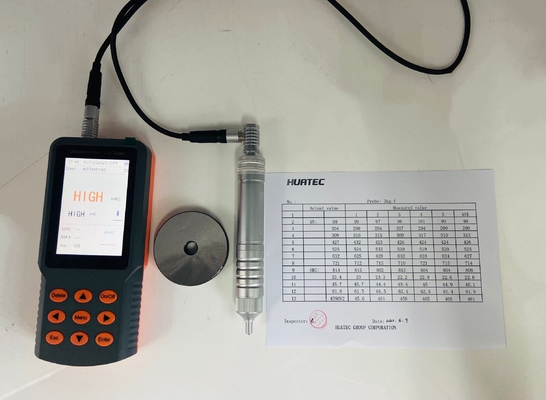

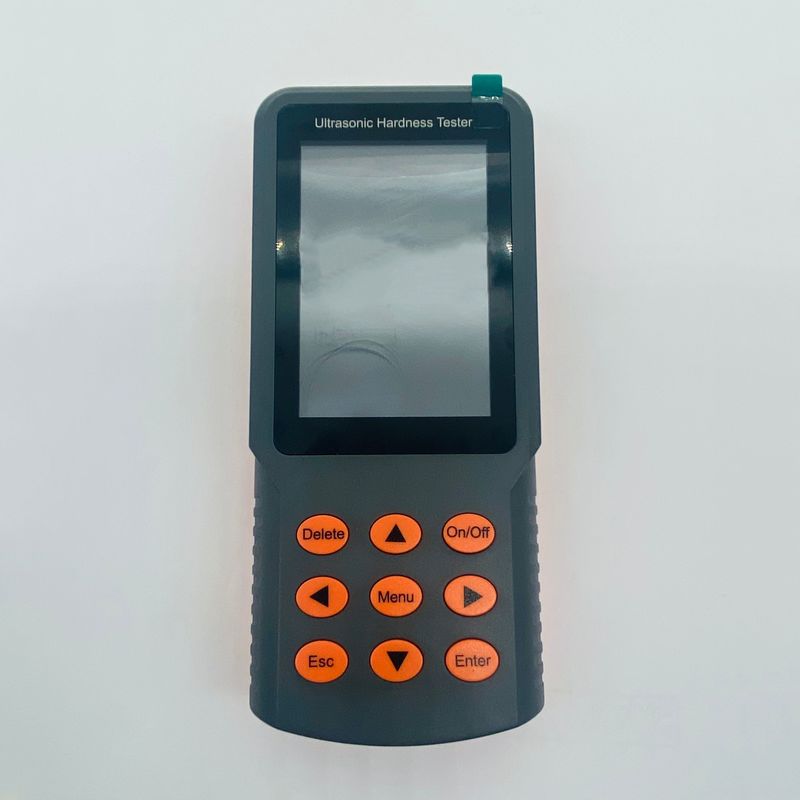

Testeur de dureté ultrasonique portable Instrument NDT de mesure de haute précision

1.Caractéristiques fonctionnelles

• Échelle de dureté principale: HV

Échelle de dureté convertible: HRC, HRA, HRB, HBW

• Dans le mode d'étalonnage à plusieurs points, toutes les échelles de dureté peuvent être choisies.
• Plage d'essai: HV50 à 1599, HRC20 à 68, HB85 à 650

• Direction de l'essai:Soutien à l'essai à 360°, à condition que l'angle entre l'indentateur et la surface ne dépasse pas 90° ± 3°.
• Batterie: 3,6 V, batterie au lithium de 3000 mAh
• Durée: 10 heures
• Les données d'essai peuvent être exportées vers le terminal informatique.
• Les normes suivantes: DIN 50159-1-2008; ASTM-A1038-2005; JB/T 9377-2010; JJG-654-2013; JJF 1436-2013.
• Une précision élevée --- ± 4% HV, ± 4% HB, ± 1,5 HR.
• Une minuscule entaille... nécessite un microscope puissant pour voir.
• Petit dommage à la pièce.
• Vitesse de test élevée -- résultats de test de sortie en 1s au plus tôt.
• Nouveau design d'apparence, sculpture innovante, pratique à tenir et bon artisanat.
• Affichage complet en anglais, fonctionnement de type menu, quelques touches, simple et pratique à utiliser.
• 3Un grand écran LCD de 0,5 pouce avec une matrice de points graphiques couleur 320×480, une belle police et des graphismes, une information riche et un affichage clair.
• Afficher directement la valeur mesurée actuelle, la valeur mesurée cumulée, la valeur maximale, la valeur minimale, la valeur moyenne et la valeur de conversion.
• 50 ensembles de stockage de données.
• Étalonnage simple---- 5 ensembles de données d'étalonnage à un bloc, 1 ensemble de données d'étalonnage par défaut et 5 ensembles de données d'étalonnage à plusieurs blocs peuvent être stockés dans l'hôte.
• Pour les matériaux ayant des constantes élastiques différentes, il suffit d'un étalonnage en bloc anone pour s'adapter au nouveau matériau.
• Pour les matières inconnues ou les matières sans table de conversion,l'échelle de dureté peut être choisie arbitrairement pour l'étalonnage en plusieurs points afin d'éliminer l'erreur systématique causée par le tableau de conversion.

• Facile à tester sur la chaîne de montage.

2.Précision

3.Application du projet

• Épreuve de dureté des pièces d'estampage du bord de la bride et de la racine de l'engrenage, du moule, de la plaque mince, de la dent d'engrenage à face durcie, de la rainure de l'engrenage et de la partie conique
• Épreuve de dureté des tuyaux et des récipients d'essieu et de paroi mince
• Essai de dureté des roues et des rotors de turbine
• Épreuve de dureté du bord du bit
• Essai de dureté des pièces de soudage
• Mesurer la profondeur d'un trou profond avec une certaine ouverture, concave et convexe avec de grands radians et plan irrégulier
• Épreuve de dureté de la plupart des métaux ferreux et non ferreux et de leurs alliages utilisés dans la production industrielle
• Essai de dureté des revêtements minces

• et ainsi de suite

4.Exigences relatives à la pièce à usiner pour la méthode UCI

Étant donné que le testeur de dureté par ultrasons est une sorte de testeur de dureté Vickers, les exigences du testeur de dureté Vickers sont également satisfaites par le testeur de dureté par ultrasons.

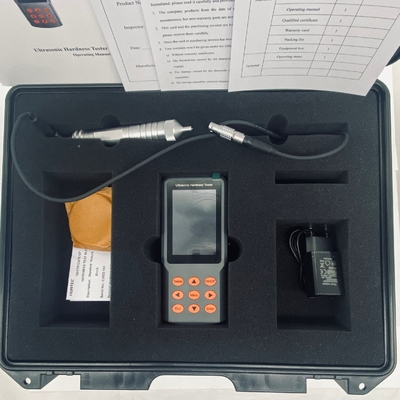

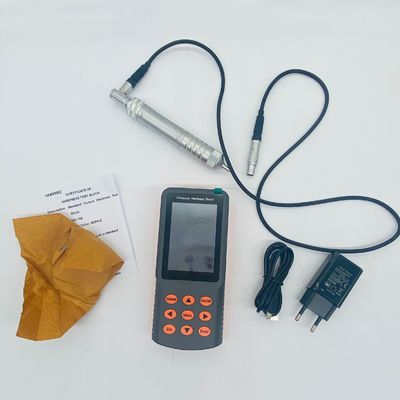

7.Liste d'emballage

Livraison standard

• Hôte
• 1clip_image001.png" /> sonde manuelle (2kgf)
• Cable de connexion de la sonde
• Adaptateur secteur 5V
• Cable USB
• Pièce de dureté standard
• Boîte d'équipement
• Manuel d'utilisation
• Certificat
• Carte de garantie
• Liste d'emballage

Accessoires facultatifs

• Probée (1kgf, 3kgf, 5kgf, 10kgf)
• Plateforme d'exploitation
