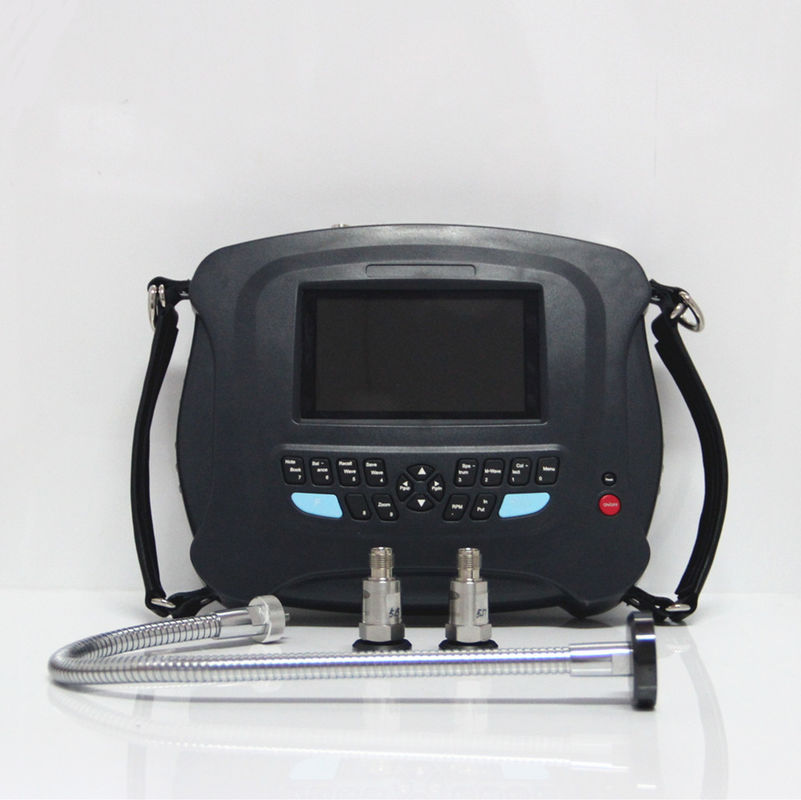

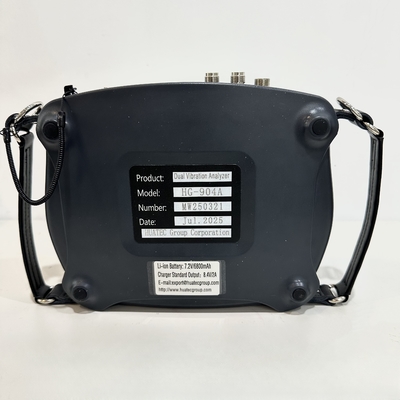

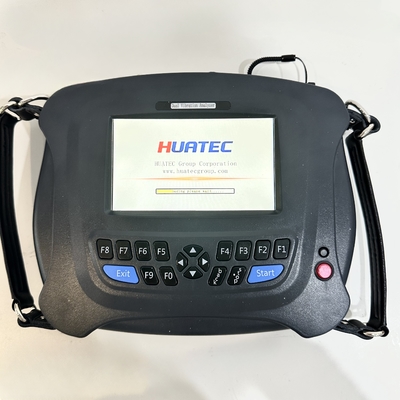

HG904A Collecteur de données à 2 canaux / Analyseur de diagnostic / Équilibreur de phase de vibration

HG904A Collecteur de données à 2 canaux / Analyseur de diagnostic / Équilibreur de phase de vibration

Le déséquilibre est l'une des principales causes des vibrations des machines; on estime qu'environ 50% de toutes les défaillances sont causées par un déséquilibre des rotors.Le meilleur moyen de se débarrasser du déséquilibre mécanique est l'équilibrage sur place..NouveauL'analyseur/équilibreur de machines HG904A est particulièrement utile à cet effet. Il peut mesurer l'intensité des vibrations; diagnostiquer la cause des vibrations en analysant le spectre de fréquences.Il peut également être utilisé pour mesurer la vitesse de rotation et la phase de vibration, et de calculer le poids et l'emplacement du déséquilibre.

Les gammes d'amplitude et la réponse de fréquence pour la mesure globale des vibrations:

FLes caractéristiques:

• Facile à utiliser
• Illustration vectorielle, le processus d'équilibrage et le résultat sont clairement montrés en un coup d'œil
• Stockage des données d'équilibrage de 10 rotors
• Sélectionnable de la masse d'essai enlever ou rester
• Décomposer le résultat de l'équilibrage en deux emplacements attribués
• Plage de poids d'essai calculée en fonction du poids du rotor, de la vitesse de rotation, du rayon et du degré d'équilibre requis
• La validité de la masse d'essai est jugée automatiquement
• Mesure des tours par minute, amplitude et phase
• AD:16 bits
• Sur le site 400,800,1600,3200,6400,12800 lignes FFT spectre et fonction de diagnostic
• Collecte simultanée de données par deux canaux
• Démodulation de l'enveloppe matérielle pour le diagnostic des roulements et des engrenages
• Fonction de transfert pour la mesure de la fréquence naturelle
• Affichage de la forme d'onde et du spectre par un grand écran LCD
• Stockage des valeurs de vibration et de la forme d'onde des vibrations

Condition de fonctionnement

• Plage de température: de 5 à 50 °C
• Humidité relative:<85%, insaturés
• Autres produits du secteur des machines à coudre
• Sans champ électro-magnétique fort et impact fort

Les spécifications:

• Plage de vitesse de rotation pour l'équilibrage dynamique: 70 à 13 000 tr/min
• Sélectionnable avec autonomie et autonomie manuelle
• Précision de mesure des vibrations: 5 %

Sensors: accéléromètre piézoélectrique, vitesse magnétoélectrique, déplacement Eddy, etc.

• 8^Le- filtrage anti-aliasing par ellipse d'ordre, filtrage de passage de bande RPM
• Signaux d'entrée:Accéléromètre, PICet tension

• La fréquence d'analyse du spectre: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz uniquement pour l'échantillonnage à une chaîne(analyse du spectre 35KHz),

51.2KHz pour l'échantillonnage à deux canaux(analyse du spectre 20KHz) et

• Stockage des données: 8G

• Carnet de notes: 10 codes de condition pour l'inspection visuelle
• Sortie: USB pour la communication avec le PC
• Puissance: batterie rechargeable Ni-MH pendant 8 heures de fonctionnement continu, avertissement de faible charge
• Environnement de fonctionnement: 0 à 55^oC, 90% d'humidité non condensée
• Mesure de la vitesse de rotation avec capteur de photocellule
• Dimension dynamique: 60 dB avec une plage de gain réglable de 48 dB
• Dimensions: 21 × 13 × 4 cm; Poids: 1,2 kg (incluant les piles)

•



  Liste des emballages

  NouveauHG904A Collecteur de données de vibration 1
  Accéléromètre 2
  Montage magnétique 2
  Probe d'extension en acier 1
  Chargeur de batterie 1
  Cable d'accéléromètre 3
  USBLe câble de communication 1
  Module d'équilibrage 1

  Sensor de prise/déclencheur et câble 1
  Ensemble de papier réflecteur 1
  Guide de démarrage rapide 1
  Le logiciel CD 1
  Certificats du HG904A et des capteurs 3
  Je porte la valise 1
