Le compteur de vibrations classe les mesures de vibrations en rouge jaune bleu vert

Les mesures de vibration sont classées en rouge jaune bleu vert

Application du projet

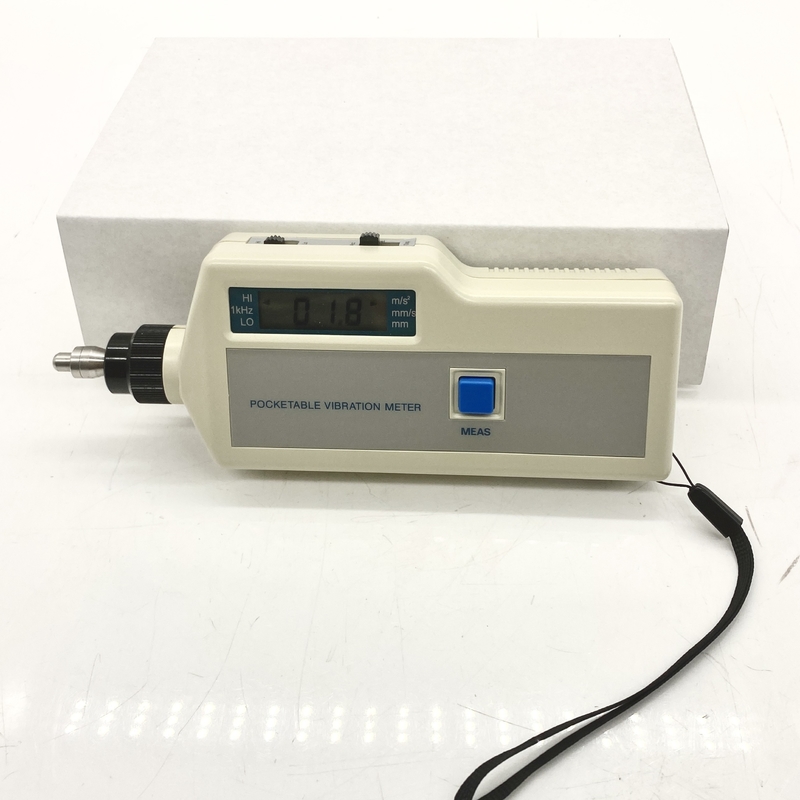

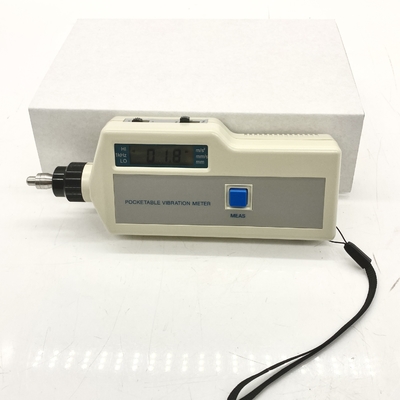

Le vibromètre de poche de la série HG-6500 est principalement utilisé dans le cas général de la mesure des vibrations mécaniques.

Différentes vibrations mécaniques de la source de vibration de la conception structurelle, de la fabrication, de l'installation, de la mise en service et de l'environnement lui-même.La présence de vibrations est forcément susceptible de causer des dommages structurels par fatigue.Pour les vibrations de basse fréquence, la principale considération doit être accordée à la résistance à la fatigue du caractère destructeur des dommages par déplacement;Pour une vibration de plus de 1 KHz à haute fréquence, doit considérer principalement l'impact et la destruction par résonance.l'énergie de vibration générée par la vitesse de vibration est proportionnelle au carré du transfert d'énergie résultant de l'usure et d'autres défautsEn conséquence, dans les critères de vibration, qu'il s'agisse de dommages dus à la fatigue ou de défauts d'usure, cette norme de vitesse est la plus appropriée.

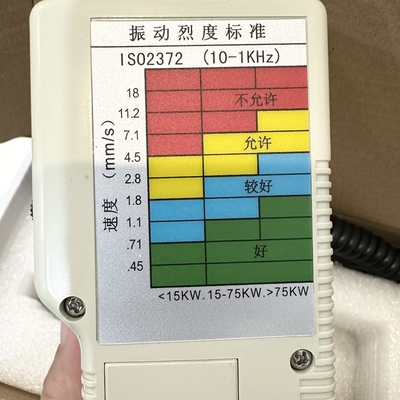

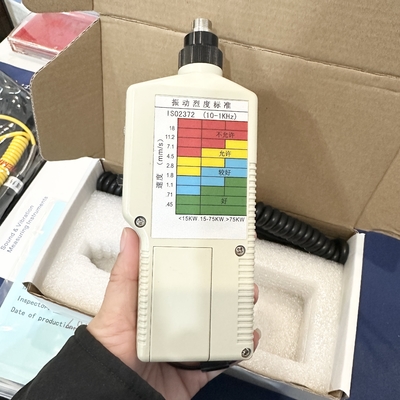

En mesurant la vitesse de rotation de la machine, on peut tracer le critère d'intensité des vibrations (10 Hz ~ 1 kHz) de la norme ISO2372 par rapport à l'état de fonctionnement de l'équipement.

Caractéristiques
1Une nouvelle conception technologique, faible consommation d'énergie.
2. entièrement produit selon la norme internationale ISO2372, peut déterminer directement l'état actuel (bien, faire attention ou dangereux, etc.) de l'équipement de machines
3Le capteur d'accélération de cisaillement rotatif de haute fiabilité a une performance bien meilleure que le capteur de compression.
4Modèle à haute et basse fréquence, facile à reconnaître les défauts de la machine
5. Équipé de fonction d'entrée de signal, peut tester la température avec un capteur de température spécial
6Equipé d'une fonction de sortie de signal, peut être connecté avec un écouteur, un oscilloscope et un compteur d'enregistrement des vibrations, etc.
7. peut tester les vibrations et la température de tous les équipements de machines (ventilateurs, pompes, compresseurs, moteurs, etc.)
8. La valeur de mesure est maintenue automatiquement
9.. Capteur de vibration intégré et capteur séparé en option
10Arrêt automatique.

Les spécifications
Sensors: accéléromètre de cisaillement rotatif
Amplificateur de charge divisée accéléromètre de cisaillement intégré
Range: Accélération de 0,1 à 199,9 m/s2 (pix unique) (5 ou 10 à 1 KHz; 1K à 10 KHz)
Vitesse de 0,1 à 199,9 mm/s ((RMS) (5 ou 10 à 1 KHz)
Déplacement de 0,001 à 1,999 mm (peak) (5 ou 10 à 1 KHz)
Température de 0°C à 400°C
Précision: 5% ± 2 mots de vibrationTempérature 1% ± 1 mot
Affichage: affichage LCD 3 1/2 chiffres
Sortie de signal: pic AC 2V (échelle complète et charge supérieure à 10K ohms)
Puissance: batterie stratifiée de 9 V, utilisable en continu pendant 25 heures
Volume du corps: 185 mm x 68 mm x 30 mm
Poids: 200 g
