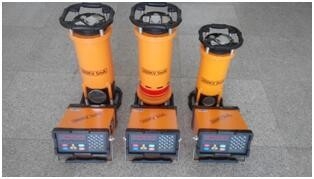

XXG-3505 350kv Machine à rayons X radial à tubes céramiques
Une brève introduction
Le détecteur de défauts de rayons X de la série XXG/XXQ produit par notre société, la société du groupe HUATEC, qui adopte des techniques d'impulsion à fréquence variable et à fréquence constante.Les contrôleurs de la série XXG/XXQ ont une nouvelle structureIl est basé sur un système de contrôle par micro-ordinateur et une structure modulaire, ce qui permet à la machine intégrée d'obtenir une meilleure stabilité et fiabilité.Pour la commodité des clientsNotre générateur adopte une isolation par gaz, un refroidissement par air forcé et une anode mise à la terre.et possède d'excellentes propriétés de petit volume et de poids légerLes produits ont été largement utilisés pour des essais non destructifs dans l'industrie spatiale, l'industrie du soudage, la construction navale, l'industrie des tuyaux de chaudière, l'industrie du génie pétrochimique,fabrication d'aéronefsL'industrie de l'automobile, l'industrie de la défense, etc.
principaux paramètres
|
Le type
Titre
|
autres produits de la catégorie 1 |
| Épaisseur maximale de pénétration Acier (A3) |
60 mm |
| Distance focale |
600 mm |
| Temps d'exposition |
5 minutes |
| Type de film |
TianJin III |
Écran intensifiant à double feuille de plomb
|
0.03 |
| Élimination dans les chambres noires |
20 ± 2°C |
| Développement |
5 minutes |
| Noirceur |
1.5 |
| Résultats de l'analyse |
Voltage (V) |
220V±10% 50 à 60 Hz |
| Capacité (KVA) |
2.0 |
| Produits |
Voltage du tube (KVP) |
200 à 350 |
| Courant du tube (mA) |
5 |
| Stabilité |
± 1% |
|
Radiographie
Tuyaux
|
Focalisation mm2 |
1.5x1.5 |
| Angle de rayonnement |
40 ± 5° |
| Sensitivité |
K ≤ 1,8% |
| Mode de fonctionnement |
Fonctionnement intermittent, temps de rayonnement à temps de refroidissement est de 1:1 |
|
Radiographie
Contrôleur
|
Dimension |
340 × 340 × 670 |
| Le poids |
32 kg |
| Structure du circuit |
Contrôle par micro-ordinateur, structure modulaire, commande vocale |
|
Radiographie
Générateur
|
Réfrigération |
Refroidissement par air forcé |
| Isolement |
SF6 Isolation gazeuse |
| Pression de travail |
0Pour les appareils à combustion interne |
| Dimension |
340 × 340 × 670 |
| Poids (kg) |
32 kg |
| Température de fonctionnement |
-10°C à +40°C |
Caractéristiques:
◆Adoption d'une structure modulaire et de contrôle par micro-ordinateur, dotée d'une forte capacité anti-interférences, d'une grande automatisation et d'une performance fiable.
◆Le réglage des paramètres, le processus de travail et l'indication des problèmes seront indiqués sur l'écran LED.
◆Une clé de vieillissement indépendante est conçue pour faciliter le vieillissement de la machine.
◆Le temps de rayonnement jusqu'au refroidissement est de 1:1.
◆Le contrôleur peut reconnaître automatiquement le type de générateur de rayons X.
◆Le panneau couleur résistant à l'eau et à la poussière et le clavier sonore numérique sont introduits afin que les paramètres d'exposition soient rapidement et précisément sélectionnés.
◆Assurer la sécurité lors de l'utilisation de l'instrument, il est installé avec surtension, soustension,
Dispositif de protection contre le surcourant, le sous-courant et la température.
◆Une serrure de sécurité unique est conçue pour protéger l'opérateur des dommages causés par les rayonnements.
◆Adopter une plage plus large de valeurs kv et résoudre le problème de difficulté de la courte plage radiographique.
◆ fonction de retard d'exposition ------ le temps de retard peut être réglé à moins de 10 minutes pour protéger l'opérateur du lieu de travail.
◆S'adapte à différents générateurs et fonctionne de façon fiable.
◆Le nombre d'expositions peut être cumulé.
(Après que l'unité est prête, mais avant d'appuyer sur la touche "ON", vous pouvez appuyer trois fois sur la touche "A" (touche de retard) pour vérifier le nombre d'expositions, et appuyer sur n'importe quelle touche pour revenir.)
◆Avec sortie de la lampe d'avertissement rayonnante et terminal de connexion de fil de verrouillage porte-machine.
(Verrouillage de la porte-machine lorsque la porte principale s'ouvre, l'instrument coupe automatiquement la haute tension pour protéger l'opérateur)

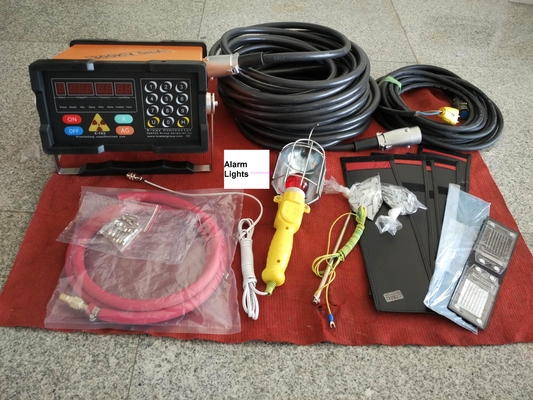

Livraison standard
Tubes à rayons X en céramique directionnelle 1 pièce
Générateur 1
Connexion de câble haute tension25 mètres 1 pièces
Régulateur 1
Cable d'alimentation 10 mètres 1 pièce
Cable de mise à la terre 5 mètres 1 pièce
Les accessoires
1 Ensemble ((y compris: lampe d'alarme,1 pièces; lettre de plomb, 1 boîte; cassettes de film noir 5 pièces; écran d'intensification 5 pièces; pénétromètre de fil (IQI) 1 ensemble; fusible1 pièce)
