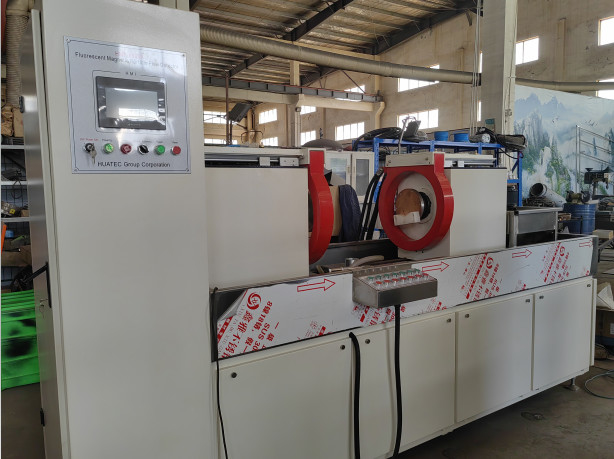

Machine de détection de défauts de particules magnétiques fluorescentesHMP-6000A
Principe de fonctionnement
La détection des défauts de particules magnétiques utilise l'interaction entre le champ magnétique de fuite et la poudre magnétique à la pièce défectueuse,qui profite de la différence entre les défauts de surface et les défauts proches de la surface des produits en acier (tels que les fissures)Les caractéristiques caractéristiques de l'acier sont la perméabilité et la perméabilité magnétique. Après magnétisation, le champ magnétique à la discontinuité de ces matériaux sera déformé.formant une partie de la fuite de flux magnétique et générant un champ de fuite magnétique. attirant ainsi la poudre magnétique pour former une accumulation de poudre magnétique sur le défaut - marquages magnétiques, dans les conditions d'éclairage appropriées, indiquant l'emplacement et la forme du défaut
Application du projet
La machine de détection de défauts de particules magnétiques fluorescentes est utilisée pour détecter la surface et la surface proche des pièces de travail ferromagnétiques (tels que des boulons, des broches, des boîtiers, des engrenages, des anneaux d'engrenages, un vilebrequin, etc.).) en raison de la forge, l'extinction, le broyage, la fatigue causée par les fissures et l'inclusion de la slag et autres défauts mineurs.
Paramètre technique
Plage de détection: diamètre (φ400 mm), longueur 1000 mm
Méthode de détection: détection de particules magnétiques fluorescentes ou non fluorescentes
Mode de magnétisation: magnétisation de circonférence, longitudinale, composite
Distance entre les électrodes: 0 à 1000 mm (réglable)
Mode de serrage: serrage pneumatique
Courant magnétisant: 0 à 6000 A
Effets de démagnétisation:5 A/cm
Sensitivité de détection: film d'essai standard A1 (15/50) clairement affiché
Énergie électrique: AC 380V 50Hz à cinq fils triphasés
| Paramètres d'essai |
| Nom actuel |
AC |
| courant magnétisant circonferentiel (A) |
5500 |
| Méthode de magnétisation longitudinale |

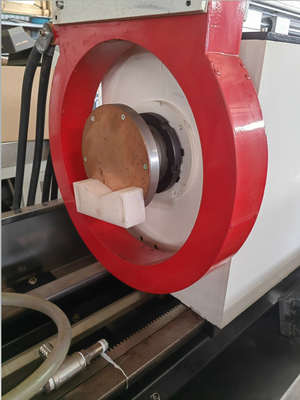

Joug électromagnétique, bobine située à l'intérieur de la boîte d'électrodes |
| Courant de magnétisation longitudinal (A) |
¥50 |
| Le diamètre maximal de la bobine ((mm) |
500 |
| Distance maximale des pôles ((mm) |
1000 |
| Contrôle |
Le manuel |
| Interface de fonctionnement |
Écran tactile |
| Le type d'appareil |
pneumatique |
| Tête d'électrode mobile |
2 PCS |
| Mode de rotation |
électrique |
| Méthode de magnétisation par courant alternatif |
Magnétisation de circonférence, magnétisation longitudinale, magnétisation composite |
| Méthode de démagnétisation CA |
Démagnétisation automatique par atténuation |
| Temps de pulvérisation |
manuel |
| Temps de magnétisation |
à chaque fois |
| Temps d'observation par rotation |
le cercle |
| Temps de démagnétisation |
à chaque fois |
| boîte de capture |
Volume 40L; équipé d'un rouleau, fonction de mélange, |
| filtre en acier inoxydable, double utilisation pour l'huile et l'eau |
| Éclairage par lumière blanche |
¥ 1000 lx |
| Erreur de mesure actuelle |
≤ ± 10% |
| Source d'air |
0,08-0,1 MRa |
| Le pouvoir |
à trois phases à cinq fils, 380 V ± 10%, 50 Hz |
| Dimension globale (mm) |
Longueur:2500 |
| Largeur: 800 mm (pas besoin d'une chambre sombre) |
Norme exécutive
Machine de détection de défauts de particules magnétiques: GB/T8290-2011
Conditions d'observation pour l'inspection des particules magnétiques: GB/T 5097-2020/ ISO 3059:2012
Société américaine des matériaux et des essais: méthode d'essai des particules magnétiques ASTM E1444-01
L'Union européenne, norme internationale: norme DIN EN ISO 9934-2-2003 est également disponible.
Configuration standard
1 machine principale de détection de défauts de particules magnétiques fluorescentes
Système de récupération de pulvérisation en suspension magnétique 1 jeu
Un gaussimètre
1 tube de mesure de la concentration en suspension magnétique
