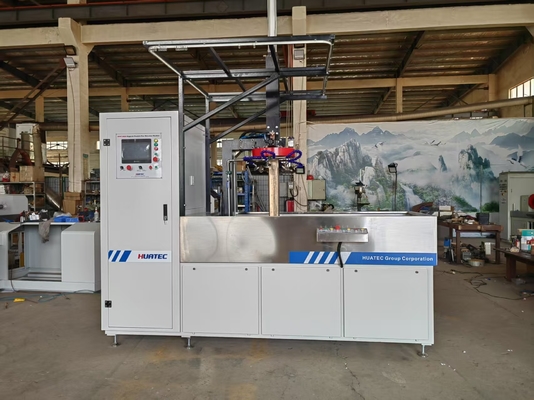

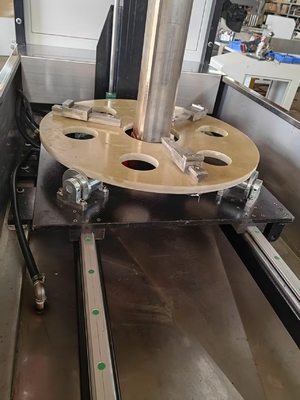

Machine de détection de défauts de particules magnétiques fluorescentes HMP-6000A
(1) Procédure d'essai:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Principe de fonctionnement
La détection des défauts de particules magnétiques utilise l'interaction entre le champ magnétique de fuite et la poudre magnétique à la pièce défectueuse,qui profite de la différence entre les défauts de surface et les défauts proches de la surface des produits en acier (tels que les fissures)Les caractéristiques caractéristiques de l'acier sont la perméabilité et la perméabilité magnétique. Après magnétisation, le champ magnétique à la discontinuité de ces matériaux sera déformé.formant une partie de la fuite de flux magnétique et générant un champ de fuite magnétique. attirant ainsi la poudre magnétique pour former une accumulation de poudre magnétique sur le défaut - marquages magnétiques, dans les conditions d'éclairage appropriées, indiquant l'emplacement et la forme du défaut
utilisation
La machine de détection de défauts de particules magnétiques fluorescentes est utilisée pour détecter la surface et la surface proche des pièces de travail ferromagnétiques (telles que l'anneau de roulement, l'anneau de dent, le cylindre, le cône, etc.) en raison du forgeage,l'extinction, le broyage, la fatigue causée par des fissures et l'incorporation de la slague et d'autres défauts mineurs.
appliquer les normes
Machine de détection de défauts de particules magnétiques: GB/T8290-2011
Conditions d'observation pour l'inspection des particules magnétiques: GB/T 5097-2020/ ISO 3059:2012
Société américaine des matériaux et des essais: méthode d'essai des particules magnétiques ASTM E1444-01
L'Union européenne, norme internationale: norme DIN EN ISO 9934-2-2003 est également disponible.
Paramètre technique
Distance entre les électrodes:0 à 500 mm
Courant de circonférence:0 à 8000 A
potentiel magnétique longitudinal: 0 à 12000AT
Méthode de détection: détection de particules magnétiques fluorescentes
Mode de magnétisation: magnétisation périphérique, magnétisation longitudinale, magnétisation composite
Mode de serrage: serrage pneumatique
Effets de démagnétisation: résistance inférieure à 0,3 mT
Sensitivité de détection: film d'essai standard A1 (15/50) clairement affiché
Énergie électrique: AC 380V 50Hz à cinq fils triphasés
| Liste des paramètres techniques |
|
|
courant
Nom
|
AC |
|
| |
| |
| Courant magnétisant circonférentiel(Une) |
Pour les appareils électroniques |
|
| Potentiel de flux magnétisant longitudinal(AT) |
12000 |
|
| Diamètre intérieur de la bobine(mm) |
400 |
|
| Distance maximale entre les électrodes(mm) |
500 |
|
| hôte |
Type divisé (caisse de commande électrique séparée du moteur principal) |
|
| la sensibilité |
Un type shim ((15/50) Affichage clair |
|
| Taux de charge temporaire |
≤ 30% |
|

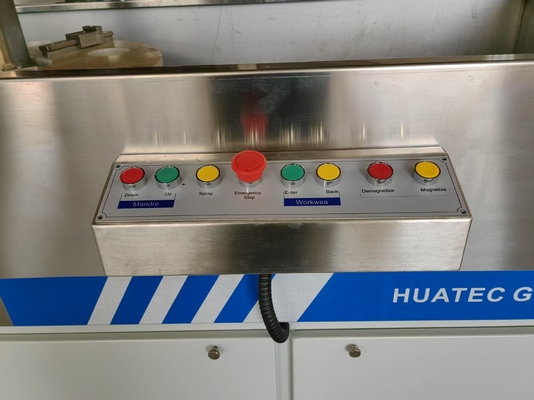

| Mode de commande |
Manuel ou semi-automatique |
|
| Interface de fonctionnement |
Bouton/écran tactile |
|
| Mode de serrage |
pneumatique |
|
| Méthode de magnétisation par courant alternatif |
Magnétisation de circonférence, magnétisation longitudinale, magnétisation composite |
|
| Démagnétisation AC |
Démagnétisation automatique par atténuation |
|
| Lumière UV |
Accroché, à main |
|
| Temps de pulvérisation |
3 ′′ 6 ′′ / fonctionnement manuel |
|
| Temps de magnétisation |
0.5" à 2"/heure |
|
| Temps de démagnétisation |
3 à 5 pouces/heure |
|
| Source d'air |
00,4-0,8 MPa |
|
| Source de puissance |
à trois phases à cinq fils, 380 V ± 10%, 50 Hz |
|
Tableau de configuration:
1 jeu de détecteurs de défauts de particules magnétiques fluorescentes
1 ensemble de mécanismes de filetage de tiges
1 jeu de plateforme de levage pneumatique
1 ensemble Chambre sombre
1 jeu de film d'essai standard
1 magnétomètre résiduel
1 jeu de commutateurs de pieds
1 lampe UV portative
