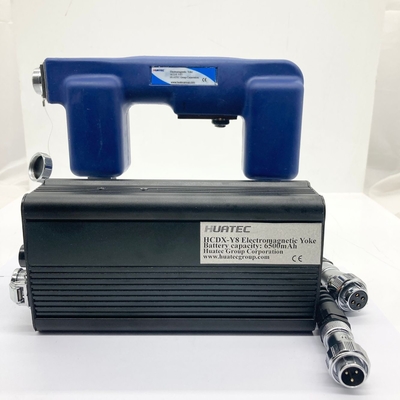

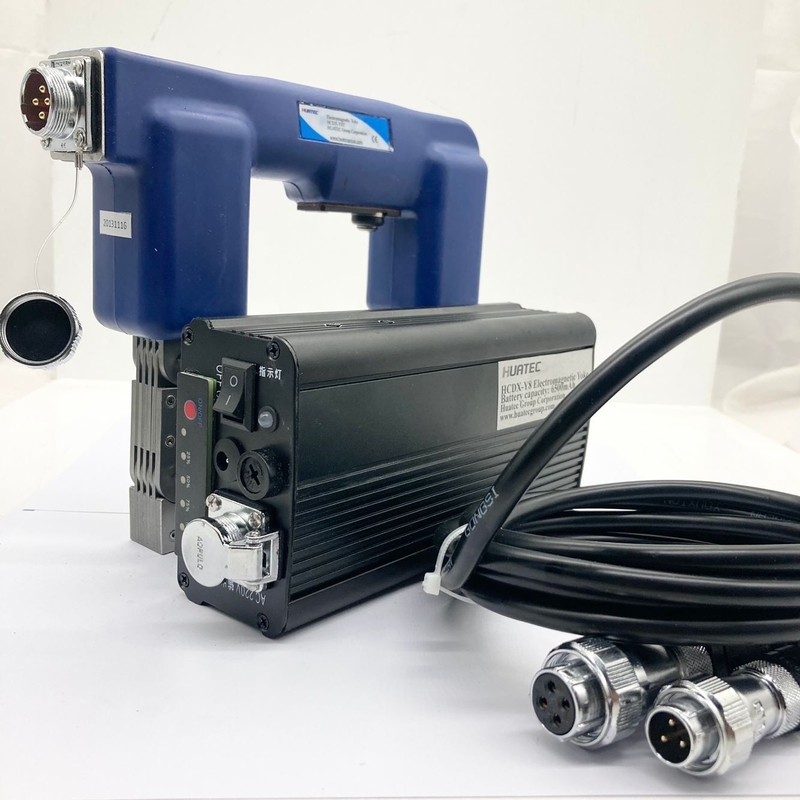

Détecteur de défauts de joug magnétique portable HCDX-Y8T
1Introduction du produit
Le HCDXY8T est le dernier joug portable à courant alternatif développé par notre société, équipé d'une alimentation électrique à courant alternatif portable, qui peut se débarrasser de l'esclavage de l'alimentation électrique et faciliter les opérations sur le terrain.Il est utilisé pour la détection de défauts de particules magnétiques et la magnétisation locale de la pièce à usinerLa machine est compacte et durable, et la force de levage et d'autres indicateurs répondent aux exigences de GB/T 15822.3-2005/ISO 9934-3-2002, ASME V et d'autres normes.
L'alimentation électrique portable spéciale à courant alternatif adopte l'alimentation électrique standard de sortie de technologie avancée AC220V/50HZ, adopte un contrôle IC intelligent, la forme d'onde de sortie de la machine est une onde sinusoïdale pure,et possède des fonctions de protection très parfaites (y compris la protection contre la surcharge de sortie, protection contre les surtensions de sortie, protection contre les courts-circuits de sortie, protection contre les hautes tensions de la batterie, protection contre les basses tensions de la batterie, protection contre les hautes températures).L'alimentation électrique spéciale utilisant du lithium importé à haute performance de grande capacité, une longue durée de vie.
Principales caractéristiques de la machine
L'alimentation en courant alternatif portable, fonctionnement facile sur le terrain.
Léger, compact et pratique.
Une large envergure, deux joints mobiles, réglage flexible.
Faible courant de travail, faible chaleur.
2.Structure de la machine
| Nom de l'article |
Numéro de la partie |
Nom de l'article |
Numéro de la partie |
| 1 |
Le joug |
6 |
Cable de raccordement du couvercle du connecteur d'aviation |
| 2 |
Éclairage LED par induction |
7 |
Cable de raccordement du couvercle du connecteur d'aviation |
| (Accessories en option) |
| 3 |
Pieds de joug |
8 |
Le câble d'alimentation |
| 4 |
microcommutateur |
9 |
chargeur |
| 5 |
Connecteur de ligne électrique pour l'aviation |
10 |
Appareils électriques portables |
3.Méthode d'utilisation
Connectez l'alimentation électrique portable AC dédiée au joug
Allumez l'interrupteur de l'alimentation portable, appuyez sur l'interrupteur du bouton de démarrage, attendez quelques secondes après que l'indicateur du bouton soit allumé en rouge, vous pouvez travailler. Éteignez l'interrupteur d'alimentation après utilisation.
Les deux pôles magnétiques du HCDX-Y8T sont placés sur la surface de l'objet détecté et une certaine pression est appliquée pour que les deux pôles magnétiques soient en bon contact avec l'objet détecté.Appuyez sur le boutonLorsque l'interrupteur est allumé, la poudre magnétique est appliquée à la surface de l'objet détecté (sec, humide,poudre magnétique fluorescente peut être appliquée).
Si la surface d'essai est trop large, elle doit être magnétisée en segments et les parties efficaces entre les segments doivent avoir un certain chevauchement.
Faites pivoter le joint mobile entre les pieds magnétiques, et la distance entre les pieds magnétiques peut être réglée entre 45 mm et 225 mm.
Lorsqu' il est utilisé, il doit être passé pendant 5 secondes et interrompu pendant 5 secondes, et peut être utilisé en continu pendant 3 heures.
Charge d'alimentation portable AC: éteignez l'interrupteur d'alimentation portable avant de charger.L'alimentation électrique portable en courant alternatif est chargée pendant 6 à 8 heures à chaque fois, lorsque la lumière d'indicateur du chargeur passe du rouge au vert, cela signifie que l'électricité est pleine et que la charge complète peut être utilisée pendant 3 heures.le dispositif est défectueux.
4.Paramètres techniques
4.1Le joug
| Nom de l'article |
Indicateur |
Nom de l'article |
Indicateur |
|
| Poids du joug |
2.35Kg |
Sensitivité |
L'essai 30/100A est clairement affiché |
|
| Énergie électrique |
AC: 220 V/50 Hz |
Puissance de levage |
≥ 4,5 kg |
|
| Courant électrique |
Pas de charge |
1.4A |
Taux de charge temporaire |
Activé 5 secondes, éteint 5 secondes, utilisation continue de plus de 3 heures |
|
| Charge |
1.0A |
Hausse de température |
Température de surface de la poignée ≤ 40 °C |
|
| Distance de l'électrode magnétique |
45 à 225 mm |
Résistance à l'isolation |
> 2 MΩ |
|
| Longueur du câble d'alimentation (fil de ressort) |
3m |
Taille de la surface de contact du pied magnétique |
20 × 21 mm |
|
| |
4.2Appareil électrique portable
| Nom de l'article |
Indicateur |
Nom de l'article |
Indicateur |
| Poids de l'alimentation |
973 g |
Temps de charge |
4 heures |
| Énergie de sortie |
AC: 220 V/50 Hz |
L'endurance |
4 heures |
5.Attention!
Vérifiez si le câble d'alimentation et la prise sont endommagés avant utilisation.
N'entrez pas en contact étroit avec d'autres appareils électriques pendant l'utilisation.
Ne traînez pas le joug dans l'état de conduction pendant une longue période (comme en traînant sur la soudure), il doit être allumé pendant 5 secondes et éteint pendant 5 secondes.
Par temps pluvieux, veuillez ne pas travailler à l'extérieur, la pluie provoquera un court-circuit ou une fuite.
Si l'appareil présente un bruit et une odeur anormaux, coupez immédiatement l'alimentation.
Ne déplacez pas l'appareil en tirant sur le cordon d'alimentation, car cela endommagera le cordon d'alimentation.
Lorsque l'alimentation électrique portable à courant alternatif n'est pas utilisée pendant une longue période, elle doit être chargée à temps pour maintenir la batterie au lithium active.
6Configurez la table
| Je veux. |
Nom |
Quantité |
| 1 |
Hôte |
1 |
| 2 |
câble d'alimentation à 5 cœurs |
1 |
| 3 |
Des bandes de joug |
1 |
| 4 |
Sac à dos à joug |
1 |
| 5 |
Clé hexagonale 3 mm |
1 |
| 6 |
Appareils électriques portables à courant alternatif |
1 |
| 7 |
chargeur |
1 |
| 8 |
Le groupe motopropulseur |
1 |
| 9 |
Manuel d'utilisation |
1 |
| 10 |
Certificat de conformité1 |
1 |
| 11 |
Récipient à instruments |
1 |
