Calibrateur de vibration HG5026
Le calibrateur de vibration HG-5026 peut être utilisé pour calibrer l'accéléromètre de vibration, le transducteur de vitesse et de proximité ainsi qu'un instrument de mesure des vibrations.La vibration du signal sinusoïdal standard à n'importe quelle fréquence allant de 1 à 1280 Hz peut être définie dans le calibrateurL'amplitude de l'accélération, de la vitesse et du déplacement peut être définie par potentiomètres et affichée sur des écrans numériques.HG-5026 combine générateur de signal sinusoïdal, amplificateur de puissance, transducteur standard, compteur de vibrations et shaker en un et présente un petit volume, une grande précision et un fonctionnement facile.
|
- Je vous en prie.
Fréquence
|
<100 g |
<250 g |
<500 g |
| a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Plage de fréquences et précision: 1 à 1280 Hz +0,01%

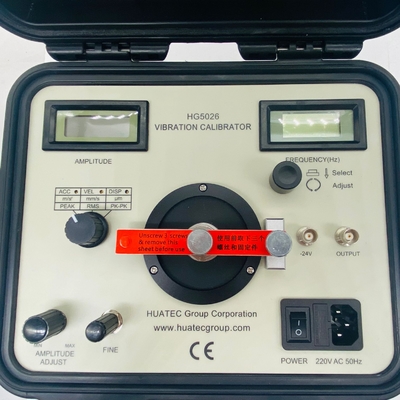

Description du groupe
1 Affichage de l'amplitude des vibrations
Indiquant l'amplitude de la vibration
2 Potentiomètre d'étalonnage Conçu pour l'étalonnage de ce calibrateur en comparant la lecture d'un vibromètre précis et l'affichage de cet appareil.puis utilisez un tournevis pour ajuster l'affichage pour le rendre le même que ce vibromètre précis. Puis ajustez VEL & DISP de la même façon.
3 Commutateur de sélection de paramètres Sélection de paramètre d'affichage du calibrateur
4 Ajustement de l'amplitude des vibrations
5 Ajustement lent de l'amplitude des vibrations
6 La tête de vibration pour fixer un transducteur à calibrer
7 Le trou tapé pour fixer le support de la sonde de proximité
Pour le calibrage de la sonde de proximité.
8 Commutateur de puissance
9 prise pour câble d'entrée de courant alternatif 220 V
10. prise pour la sortie de vibration
Pour la surveillance de la forme de l'onde/de la distorsion de la vibration
11 prise de sortie de tension de 24 V
Énergie fournie 24 Vdc pour l'étalonnage de la sonde de proximité.
12 Ajustement de la fréquence
Appuyez pour sélectionner la position numérique, faire pivoter pour modifier la valeur
13 Affichage de la fréquence des vibrations
