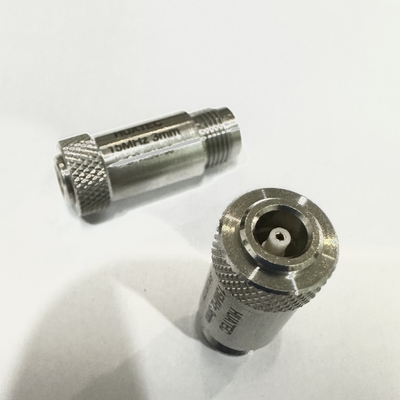

Sonde TOFD pour le contrôle de la corrosion des racines de soudure Gamme de fréquences 1-15 MHz

Test de corrosion de la racine de soudure non destructif TOFD une émission et une réception Sonde à impulsions étroites à large bande

La sonde TOFD est un composant clé utilisé dans les tests non destructifs pour la détection par diffraction ultrasonore de la différence de temps (TOFD).

La technologie TOFD utilise deux sondes à impulsions étroites à large bande, une pour l'émission et une pour la réception, pour la détection. Les sondes sont disposées symétriquement par rapport à l'axe central du cordon de soudure. La sonde d'émission génère un faisceau d'ondes longitudinales non focalisé qui est incident sur la pièce inspectée à un certain angle. Une partie du faisceau se propage le long de la surface proche et est reçue par la sonde de réception, tandis qu'une partie du faisceau est réfléchie par la surface inférieure puis reçue par la sonde. La sonde de réception détermine l'emplacement et la hauteur du défaut en recevant le signal de diffraction provenant de l'extrémité du défaut et sa différence de temps.

• Petites plaquettes : Elles peuvent obtenir un grand angle de diffusion et augmenter la zone de couverture.
• Large bande : Elle peut générer des signaux dans une plage de fréquences beaucoup plus large. Par exemple, l'onde de passage est un signal avec une fréquence beaucoup plus basse que la fréquence centrale.
• Impulsion étroite : Pour obtenir la meilleure résolution.
• Haute sensibilité : Généralement fabriquée à partir de matériaux composites piézoélectriques, elle présente une efficacité de conversion acousto-électrique élevée.

• Industrie pétrochimique : Elle est souvent utilisée pour l'inspection d'équipements clés tels que les pipelines pétroliers et les réservoirs de stockage, et peut rapidement détecter les défauts internes qui sont susceptibles de se produire en raison de facteurs tels que la corrosion et la contrainte, évitant ainsi les accidents majeurs tels que les fuites et les explosions.
• Énergie et énergie : Lors de l'entretien et de la réparation réguliers d'équipements essentiels tels que les chaudières et les turbines à vapeur dans l'industrie de l'énergie et de l'énergie, les sondes TOFD peuvent être utilisées pour détecter en profondeur l'intégrité de la structure interne de l'équipement, identifier rapidement les défauts potentiels et les traiter.
• Fabrication aérospatiale : Elle joue un rôle crucial dans l'inspection de composants importants tels que les aubes de moteur d'avion et les pièces structurelles du fuselage, capable de détecter avec précision les défauts internes et de prévenir les accidents aériens causés par les défauts.

• Sonde TOFD à réseau phasé : Principalement utilisée pour la détection de la corrosion à la racine des soudures.

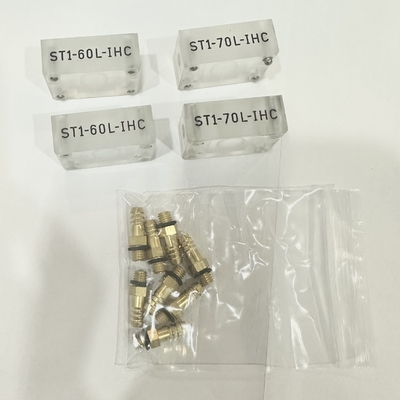

• Sonde TOFD dédiée aux tuyaux de petit diamètre : Équipée d'un coin TOFD dédié aux tuyaux de petit diamètre, elle est utilisée pour l'inspection des tuyaux de petit diamètre.
• Sonde TOFD à coin COD : En utilisant des coins COD, elle peut être utilisée pour inspecter les soudures longitudinales des conteneurs afin de correspondre aux surfaces de la pièce correspondantes.
• Sonde TOFD à coin en acier inoxydable : L'utilisation d'un coin en acier inoxydable peut protéger le coin.
