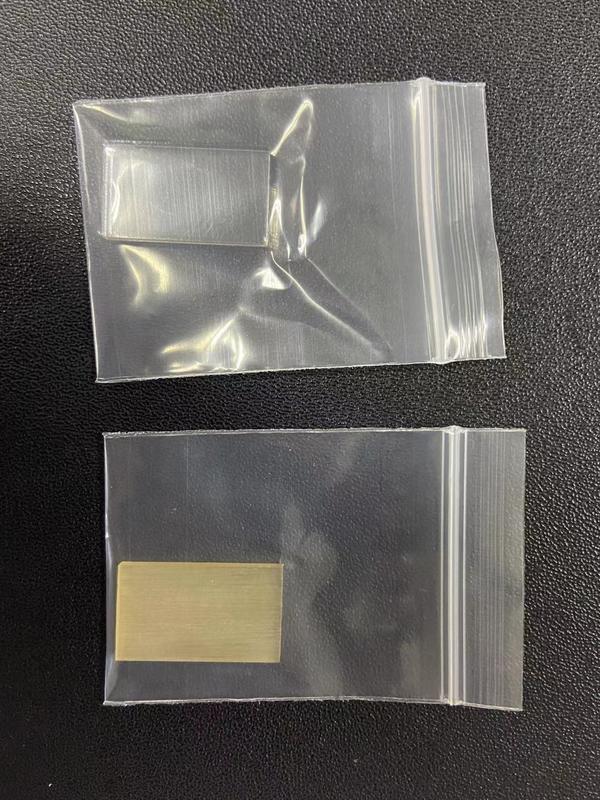

Sabots de protection anti-usure pour sondes droites et obliques CND

• Film protecteur dur :Généralement fabriqué en alumine (corindon), en feuilles de céramique, en feuilles de métal ou en plexiglas. Il présente une résistance élevée à l'usure et une grande résistance, ce qui le rend adapté aux situations où la finition de surface de la pièce est élevée et plate.
• Film protecteur souple :Généralement fabriqué en plastiques souples de polyuréthane, typiquement un film plastique transparent d'environ 0,3 millimètre d'épaisseur. Convient aux pièces avec une faible finition de surface ou une certaine courbure, améliorant le couplage acoustique et améliorant l'efficacité de la transmission de l'énergie acoustique.

• Bonne résistance à l'usure :Résiste au frottement du contact avec la pièce, réduisant l'usure de la sonde et prolongeant la durée de vie.
• Haute résistance :Résiste à la pression et au frottement pendant la détection sans se casser.
• Faible atténuation sonore :Effet minimal sur les ondes ultrasonores pour garantir la précision de la détection.
• Bonne transmission du son :Une excellente transmission du son minimise la perte d'énergie sans affecter la qualité du signal.
• Épaisseur appropriée :L'épaisseur affecte le taux de pénétration des ondes ultrasonores et la fréquence de résonance de la sonde.

Le film de sonde des sondes droites recouvre la plaquette piézoélectrique, la séparant de la pièce pour éviter le contact direct et l'usure. Les sondes angulaires utilisent généralement des cales pour diriger les ondes ultrasonores, certaines utilisant également des films protecteurs suivant des principes similaires pour protéger la plaquette tout en assurant une propagation efficace des ondes.

• Les films protecteurs durs sont généralement préinstallés lors de la fabrication de la sonde.
• Les films protecteurs souples nécessitent l'application d'un agent de couplage avant l'installation.
• Lors de l'installation, appuyez fermement le film protecteur contre la surface de mesure pour expulser l'air et assurer un ajustement optimal.

Tous les films protecteurs solides provoquent une certaine distorsion des ondes sonores, réduisant la résolution et la sensibilité (plus grave avec les films durs). La sélection doit être basée sur les exigences de détection réelles afin de minimiser l'impact sur les résultats.
