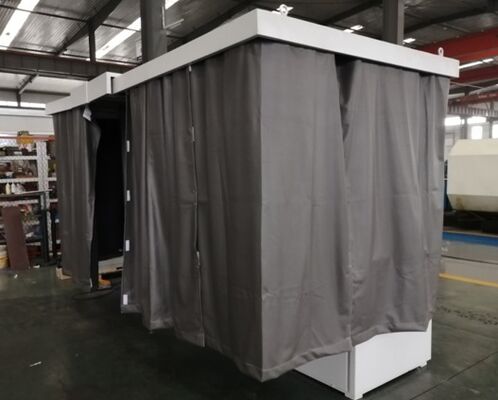

Détecteur de défauts de particules magnétiques fluorescentes de type banc

I.Principe de fonctionnement

L'inspection par particules magnétiques utilise l'interaction entre le champ magnétique de fuite au site de défaut de la pièce et les particules magnétiques.Il profite de la différence de perméabilité magnétique entre les défauts de surface et de près de surface (tels que les fissuresLes caractéristiques de l'acier sont les caractéristiques de l'acier et de sa perméabilité magnétique.le champ magnétique des parties discontinues de ces matériaux sera déformé, entraînant une fuite partielle du flux magnétique et la génération d'un champ magnétique de fuite.En profitant de la caractéristique que le champ magnétique de fuite au site de défaut peut adsorber les particules magnétiques, Cela attire la poudre magnétique pour former une accumulation de poudre magnétique au site du défaut - traces magnétiques.

II. Utilisation

Fluorescent magnetic particle flaw detectors are used to detect fine defects such as cracks and slag inclusions on and near the surface of ferromagnetic workpieces (such as couplings) caused by forging, l'extinction, le broyage, la fatigue, le traitement des fils, etc.

Spécification de la pièce

diamètre <φ400 mm, longueur 200 à 500 mm

III. Les États membres- Le standard.

Détecteur de défauts de particules magnétiques:GB/T8290 ‬2011

Conditions d'observation pour les essais de particules magnétiques:GB/T 5097-2020/ISO 3059:2012

Société américaine d'essai et de matériaux: méthode d'essai des particules magnétiques ASTM E1444-01

Les normes internationales de l'UE sont définies par la norme DIN EN ISO 9934-2-2003.

IV. - Je vous en prie.Procédure de détection

Alimentation --- La main mécanique attrape les pièces en position d'attente --- la bande transporteuse transporte les pièces en position de magnétisation --- filetage, pulvérisation, and magnetization --- The mechanical hand grabs the parts to the observation position --- observing the outer surface --- rotating the disc 360 degrees to observe the inner hole --- the mechanical hand grabs the parts to the demagnetization area --- the parts are demagnetized through the demagnetization coil --- The parts roll down to the unloading rack under the effect of gravity

VParamètres techniques

- Je vous en prie.Fonctions et caractéristiques

• Chambre sombre, une forme unique.
• Lampe ultraviolette fixe
• Épreuves de particules magnétiques fluorescentes
• Magnétisation par filetage de barres, magnétisation longitudinale, magnétisation composée
• Panneau de commande à écran tactile, menu anglais
• Le courant peut être préfabriqué avec véritable affichage RMS
• Les principaux composants sont de marques de renommée internationale
• La fonction de commande de la phase d'arrêt
• Démagnétisation automatique par atténuation

VII. Les États membresTableau de configuration

1 ensemble x ligne de détection de défauts de particules magnétiques fluorescentes

2 ensembles de sources d'alimentation magnétisantes

1 ensemble x mécanisme de magnétisation

1 ensemble x table d'observation tournante

2 séries de manipulateurs de greffe

1 jeu x chambre noire

1 jeu x éprouvettes standard

1 jeu x magnétomètre

1 jeu x interrupteur de pied

1 ensemble x lampe ultraviolette suspendue

1 ensemble x lampe ultraviolette portative
