Le dispositif électromagnétique 110V/220V Yoke Kit AC&HWDC

Le dispositif électromagnétique 110V/220V Yoke Kit AC&HWDC

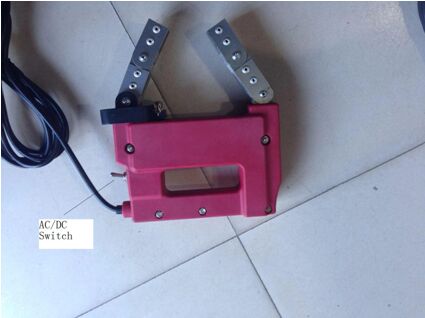

Une vue d'ensemble du joug HWDC électromagnétique CA
La série HCDX-230 est un joug magnétique de type commutateur AC, AC/DC, DC AC/DC durable et de haute résistance conçu pour détecter les indications de surface et de sous-surface dans les applications les plus difficiles.

Avec une construction étanche résistante aux produits chimiques, des jambes articulables pour contourner n'importe quelle forme de pièce et un câble robuste de douze pieds pour une utilisation sur le terrain,le HCDX-230 est idéal pour l'inspection des soudures et autres essais à distance.

Les commandes à l'état solide permettent à l'opérateur d'utiliser des champs magnétiques CA pour les indications de surface ou des champs magnétiques CC pour les indications sous-surfaces pour répondre à tous les besoins d'inspection.

Le détecteur de défauts de particules magnétiques de type chargeur présente les caractéristiques de structure compacte, de disposition raisonnable, de petite taille, de poids léger et de portabilité pratique.Le détecteur de défauts peut être utilisé directement dans le courant alternatif, et peut également être utilisé pour l'alimentation par magnétisation CA (batterie CA) et l'alimentation par magnétisation CC (batterie à onduleur CA-CA), ce qui est efficace et portable.Il convient à l'inspection de soudage de coqueCet instrument est adapté pour les pièces de structures en acier de l'énergie, de la métallurgie, de la pétrochimie, de lamachines et autres industries, tels que la chaudière, le récipient sous pression, le tuyau sous pression, la soudure de la carrosserie du navire et la structure de soudage de divers types de surface de matériau ferromagnétique et la détection de défauts de particules magnétiques de défauts de surface proche.

Cet instrument est conforme aux prescriptions de la norme JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."état technique du détecteur de défauts de joug électromagnétique".

Fonction CA pour les essais de surface
Fonction HWDC pour les essais souterrains

Caractéristiques du produit
Construction étanche et durable
Résistant aux produits chimiques et à l'abrasion
Options de fonctionnement AC et HWDC pour l'inspection de surface et sous-surface
dépasse les spécifications de levage ASTM

Les trois modes d'alimentation peuvent être librement choisis:
Il y a des endroits directement connectés à l'alimentation en courant alternatif, qui peuvent être directement connectés à l'alimentation en courant alternatif.
Il est possible d'utiliser l'alimentation par courant alternatif magnétisé à travers la clé de commutateur pour alimenter HWDC sans batterie
Lorsque la force de levage n'est pas suffisante, la puissance est automatiquement coupée pour assurer la sensibilité de la détection des défauts.
La fonction d'affichage de la puissance peut afficher la puissance actuelle de la batterie et a la fonction d'alarme sonore et lumineuse.
Intégré dans une puce de micro-ordinateur pour stabiliser la tension de sortie et assurer la sensibilité de détection.
Magnétisation réglable
Un sac de taille de travail spécial peut transporter une batterie, une suspension magnétique, un agent de contraste, une sonde de joug, etc.
Paramètre technique
Température de fonctionnement: -10 à +40 °C
Température de stockage: -20 ~ 50 °C
Humidité relative:< 80% de non-condensation
Hausse de la température de travail: < 18 C
Taux de charge temporaire: > 50%
Sensitivité: pièce d'essai standard A1 avec rainure 15/50 clairement affichée.
Puissance de levage minimale en courant alternatif:> 4,5 kg (44 N)
Puissance de levage minimale en courant continu:> 18,1 kg (177 N)

Modèle de guide

1. Spécifications techniques:


Commutateur HCDX-230E CA-CC
Détecteur de défauts de poudre magnétique hôte 1
Lignes électriques 1
Boîte à instruments 1
3A (convertisseurs de commutation CA-CC)
Certificat 1
Manuel 1

Exemples de défaut: emplacement du défaut:
Inclusions Coutures Surface et sous-sol Idéal pour: fissures de fatigue
Rétrécissement des fissures Les larmes Les coups Les essais sur le terrain Les inspections des pots
Scories de soudage Fractures de broyage Inspections en service
Éteindre les fissures Environnements exigeants
Inspection des soudes
