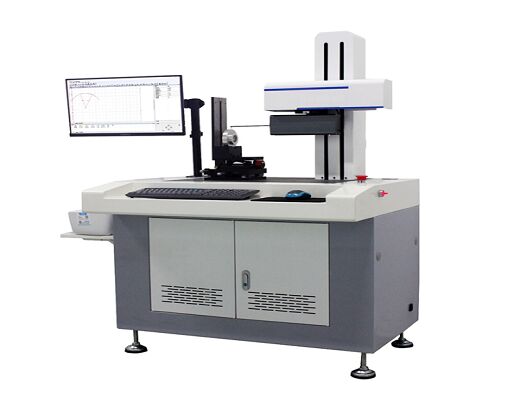

Machine de test de rugosité de surface 500W Profilomètre graphique de contour intégré

Machine de test de rugosité de surface 500W Profilomètre de contour Graphique Intégré

1. Nom du produit : Machine intégrée de profilomètre de rugosité de surface

2. Modèle du produit : SRT-7150

4. Avantages clés
Dédié à la mesure de précision depuis des décennies !
Certification du système de management de la qualité ISO9001, certification du système de management des connaissances ;
Certification d'entreprise nationale à avantage de propriété intellectuelle ;
Certification CE pour l'exportation vers l'UE ;
l Diversification des produits : Support de la personnalisation client ;

5. Description de l'instrument et plage de mesure :

Le SRT-7150 est un équipement de machine de mesure intégré pour la mesure de la rugosité de surface et du contour.
La rugosité de surface et le profil de diverses pièces sont mesurés et analysés à l'aide d'un système de mesure à grille de haute précision, d'un rail de guidage de rectification de haute précision, d'un moteur linéaire sans contact haute performance, d'un module de mesure de rugosité haute performance, d'une technologie de système de contrôle d'ordinateur haute performance et d'un logiciel multifonctionnel parfait.
L'appareil peut mesurer divers paramètres de diverses pièces mécaniques, tels que les paramètres de profil de ligne droite et de section transversale, les paramètres d'ondulation de surface, les paramètres de rugosité, etc.
Il peut mesurer la rectitude, l'inclinaison, le traitement d'angle, le traitement de cercle (distance de la ligne droite à la tangente, distance du centre du cercle au centre du cercle, rayon de l'arc, distance du point d'intersection au centre du cercle, distance du centre du cercle à la ligne droite), le traitement point-ligne (distance du point d'intersection à la ligne droite, distance du point d'intersection au centre du cercle, intersection de deux lignes droites, distance du point d'intersection au point d'intersection), courbe logarithmique, largeur de rainure, profondeur de rainure, distance du bord de la rainure, distance du centre de la rainure, inclinaison, distance horizontale, distance verticale et autres paramètres de forme de diverses pièces.
Il convient à l'industrie des roulements, au traitement mécanique, à l'automobile, à la moto, à la quincaillerie de précision, aux outils de précision, aux moules, aux outils, aux composants optiques et à d'autres industries.

6. Cas d'application :

piston Ressort de précision

(1) Haute précision, haute stabilité, haute répétabilité, longue durée de vie ;

1) Le système de mesure à grille de haute précision et le système de mesure par inductance de haute précision sont sélectionnés, et la précision de mesure est très élevée.
2) Recherche et développement indépendants d'un système de rail de guidage de rectification de haute précision, la résistance à l'usure du matériau du rail est bonne, assurant un fonctionnement stable et fiable du système ;
3) Le système d'entraînement par moteur linéaire haute performance assure une stabilité de mesure élevée et une bonne répétabilité.
4) La table de mesure peut ajuster la direction Y, la direction horizontale, la direction du secteur horizontal et divers angles, et peut ajuster divers angles, ce qui est très pratique pour les exigences de mesure des utilisateurs.

(2) Système logiciel intelligent :
L'interface d'utilisation de l'instrument est conviviale, l'opérateur peut facilement maîtriser le fonctionnement de l'instrument, et l'utilisation est très simple.

1) L'expérience de conception de logiciel de mesure pratique accumulée par l'entreprise pendant de nombreuses années offre aux clients une expérience d'utilisation simple, pratique et rapide ;
2) Puissant, traitement automatique des données, impression de rapports de divers formats, affichage automatique, impression, sauvegarde, requête des enregistrements de mesure ; les données peuvent être archivées ou imprimées de manière centralisée sans occuper le temps de vérification.
3) La plage de mesure est large, ce qui peut répondre à la fonction de mesure spéciale de presque tous les types de mesure de contour de pièces, y compris les vis spéciales, les roulements, les filetages, etc.
4) La section mesurée peut être sélectionnée automatiquement et manuellement pour évaluation, et la fonction logicielle peut être personnalisée selon les exigences du client ;
5) Utilisation du stockage de base de données de grande capacité de l'ordinateur, peut enregistrer tous les résultats de vérification.

8. Exigences environnementales d'utilisation :

1) Puissance requise : environ 500W
2) Alimentation CA : 220V ± 10 %, 50Hz
3) Exigences environnementales : température - 10 ~ 30 °C ;
4) Humidité relative : < 85 %
5) Il n'y a pas de source de vibration évidente sur le site d'installation
6) Fil de terre individuel
7) Il ne doit pas y avoir de poussière, de vibrations, de bruit, de flux d'air, de gaz corrosifs et de champ magnétique puissant autour de la pièce qui pourraient affecter la mesure. Vibration du sol maximale RMS : 50HZ 5.0μm/s

9. Paramètres techniques :

Remarque : Les paramètres techniques ci-dessus peuvent être ajustés en fonction des besoins réels des utilisateurs. Vous êtes invités à consulter nos techniciens pour diverses questions.
