Système de détection des fuites de soudure de la soude à vide sur la plaque inférieure du réservoir de stockage d'huile

Système de détection de fuite de soudure de boîte à vide de soudures sur la plaque inférieure du réservoir de stockage de pétrole

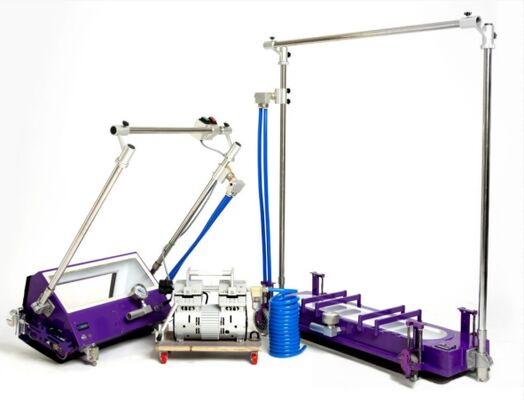

1. Présentation du produit

Afin d'améliorer l'inspection globale du réservoir de stockage de pétrole, notre société a spécialement conçu et développé une série de systèmes de détection de réservoir à vide pour la détection des fuites de soudures sur la plaque inférieure du réservoir de stockage de pétrole.

Le système de détection de réservoir à vide standard et portable peut détecter la soudure par recouvrement/bout à bout sur la plaque inférieure de toute taille de réservoir de stockage, ainsi que la soudure circonférentielle (soudure d'angle) sur la plaque inférieure du réservoir de stockage d'un diamètre supérieur à 5 mètres. Pour l'évaluation de l'intégrité de diverses soudures, notre système de détection de boîte à vide est une méthode de détection efficace, rapide et économique, et le taux de détection de corrosion pénétrante/trous d'épingle n'est pas inférieur à 95 %.

2. Particularités

1) Le modèle normal utilise généralement la main pour appuyer sur la boîte, donc il sera très fatigué, nous avons amélioré la nécessité de se pencher directement avec les pieds

2) Lors du déplacement, nous avons des roues sous le réservoir ; pas besoin de soulever le réservoir pour bouger

3) La pompe à vide peut prendre le contrôle à distance du robot, le site est très pratique.

3. Exigences des paramètres techniques :

3.1 Boîte à vide pour tester les soudures par recouvrement et bout à bout

3.1.1 Degré de vide : pas moins de 60 kPa ;

3.1.2 Longueur de détection de soudure : pas moins de 800 mm ;

3.1.3 Vérifier les types de soudures : soudures par recouvrement et bout à bout au fond du réservoir ;

3.1.4 Exigences relatives au diamètre des réservoirs : peuvent être appliquées à tous les diamètres de réservoirs ;

★3.1.5 Mode de fonctionnement : Le personnel d'inspection peut terminer l'ensemble de l'opération en position debout ;

★3.1.6 Système d'éclairage :Système d'éclairage LED en boîte sous vide;

3.1.7 Alimentation du système d'éclairage : batterie au lithium 3Wh intégrée, le temps d'alimentation n'est pas inférieur à 16 heures ;

★3.1.8 Roue mobile : la boîte à vide est livrée avec 4 roues mobiles, 4 roues mobiles avec ressort peuvent être levées, peuvent pousser la boîte à vide pour marcher ;

★3.1.9 tige auxiliaire : la soupape de surpression est installée sur la tige auxiliaire et le personnel de détection peut commuter la soupape de surpression lorsqu'il est normalement en position.

3.2 Boîte à vide pour tester les soudures circulaires

3.2.1 Vide : pas moins de 60 kP ;

3.2.2 Longueur de détection de soudure : pas moins de 400 mm ;

3.2.3 Type de soudure d'inspection : soudure d'angle ;

3.2.4 Diamètre du réservoir : ≥5 m ;

★3.2.5 Mode de fonctionnement : Le personnel d'inspection peut terminer l'ensemble de l'opération en position debout ;

★3.2.6 Système d'éclairage : système d'éclairage à LED dans une boîte sous vide ;

3.2.7 Alimentation du système d'éclairage : batterie au lithium 3Wh intégrée, le temps d'alimentation n'est pas inférieur à 16 heures ;

★3.2.8 Roue mobile : la boîte à vide est livrée avec 2 roues mobiles, 2 roues mobiles avec ressort peuvent être levées, peuvent pousser la boîte à vide pour marcher ;

★3.2.9 tige auxiliaire : la soupape de surpression est installée sur la tige auxiliaire et le personnel de détection peut commuter la soupape de surpression lorsqu'il est normalement en position ;

★3.2.10 Autres fonctions auxiliaires : Deux électro-aimants avec 85 kg de force d'aspiration et deux moteurs à tige de poussée avec 19 kg de force de poussée sont installés des deux côtés de la boîte à vide.

3.3 Pompe à vide

3.3.1 Tension : 220 V 50/60 Hz ;

3.3.2 Pression de conception : 92 kPa ;

3.3.3 Type de pompe : pompe à vide électrique avec ventilateur ;

3.3.4 Débit : 200L/min ;

3.3.5 Poids : pas plus de 10,5 kg ;

3.3.6 Puissance : pas plus de 450 w.

4. Exigences de configuration

4.1 Pompe à vide : 1 pièce

4.2 Boîte à vide à soudure par recouvrement et bout à bout : 1 jeu

4.3 Boîte de soudure d'angle : 1 jeu

4.4 Tuyau d'air doux : 1 jeu

4.5 Batterie d'alimentation de la pompe à vide : 1 pièce

4.6 Manuel : 1 exemplaire ;

4.7 Boîtes d'expédition : 3 pièces

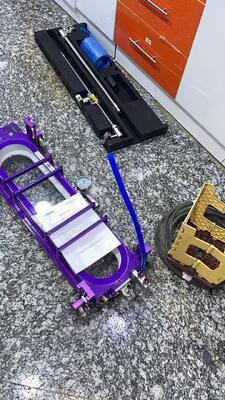

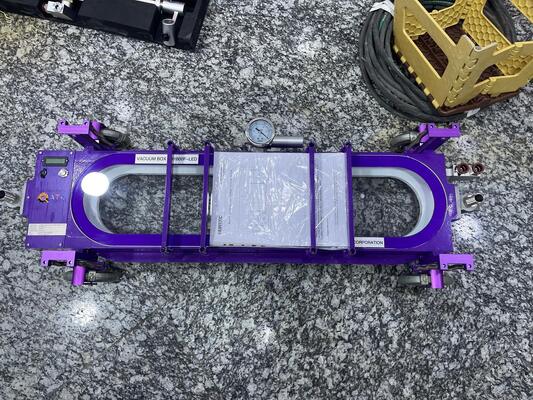

La boîte à vide HV1800F-LED convient au soudage bout à bout ou par recouvrement

2. Paramètre technique
