Détecteur de défauts de bobine magnétique de type ouvert-fermé de 300 mm

Détecteur de défauts de bobine magnétique de type 300 mm ouvert-fermé

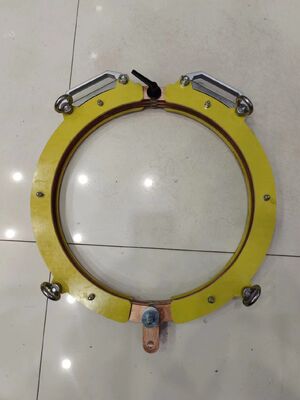

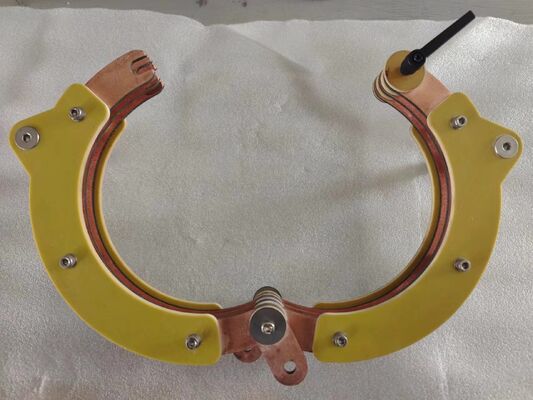

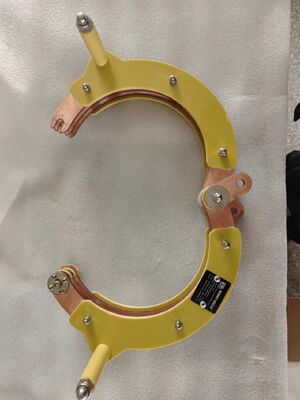

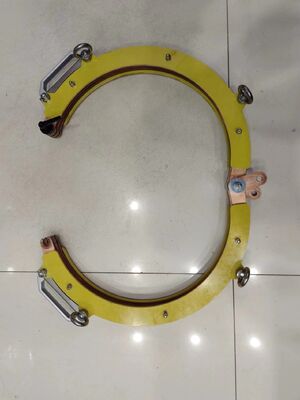

Le détecteur de défauts de particules magnétiques à bobine ouverte-close facilite l'entrée de la pièce dans la bobine.

I paramètre principal

II Introduction de la fonction

1,Magnétisation - actionner le champ électromagnétique pour magnétiser la pièce;

2,Démagnétisation - le champ de démagnétisation commence à démagnétiser la pièce;

3,Sur l' alarme de température - la bobine a un 75°Clorsque la température réglée est dépassée, il entre dans l'état de protection;

III Installation et mise en service

Installation du moteur

1. L'équipement doit être installé dans un environnement sec, exempt de poussière métallique, de gaz corrosifs et d'articles inflammables et explosifs;

2La température du milieu environnant ne doit pas être inférieure à - 10 °C.°Cet n'excède pas + 40°C;

3L'humidité relative de l'air ne doit pas dépasser 85%;

4. La connexion de tuyaux et de fils entre l'équipement d'installation et chaque installation auxiliaire doit être reliée selon le signe d'indication et la base de la prise;

5. l'alimentation électrique (alimentation, source d'air, etc., selon l'environnement d'installation et les conditions de fonctionnement de l'équipement), et la coque de l'équipement est solidement mise à la terre;

Mise en service:

1. Après l'installation de l'équipement, vérifiez d'abord si tous les fils de raccordement et les vis de fixation sont lâches et tombent;

2. Utiliser des instruments pour mesurer si la tension à l'extrémité supérieure de l'interrupteur principal de la machine répond aux exigences de l'environnement d'installation et des conditions de fonctionnement de l'équipement;

3. Vérifiez chaque action de fonction, appuyez manuellement sur l'interrupteur de fonction ou commutez-le, et chaque action de fonction de l'équipement doit être exécutée en conséquence;

4- inspection de l'effet de démagnétisation: vérifier si le magnétisme résiduel après démagnétisation satisfait aux prescriptions;

5Après avoir passé la mise en service et l'inspection, les équipements peuvent être mis en production.

IV Maintenance de routine

Après utilisation de l'équipement, les opérations suivantes doivent être effectuées:

1. Éteindre l'interrupteur d'alimentation et couper l'alimentation de l'équipement;

2.  couper l'interrupteur principal de l'alimentation externe;

3.  Nettoyer la tache d'huile sur la surface de la bobine et maintenir l'ensemble de l'équipement propre;

4. Vérifiez dans un délai d'un mois si la ligne de connexion du circuit, le câble et le dispositif de fixation sont lâches et vieillissants;

5. Vérifiez chaque jour si la concentration de la suspension magnétique est conforme à la norme;

6. Le lavage neutre doit être utilisé pour nettoyer les taches d'huile sur la surface de l'équipement;

7. Si la coque est endommagée, il est interdit de continuer à l'utiliser;

6,Principe de détection des défauts

Principes de l'électromagnétisme

Le courant magnétisant forme un champ électromagnétique à travers la surface de la pièce ferromagnétique (AC et DC à demi-onde ont un effet de peau).L'existence de défauts coupera la ligne magnétique de forceLes particules magnétiques s'accumulent pour former des traces magnétiques.L'existence de défauts peut être jugée en observant les marques magnétiques (les marques magnétiques sont en fait des défauts agrandis).

Méthode de magnétisation longitudinale

C'est-à-dire, en utilisant la méthode de la bobine, la pièce est enfilée dans la bobine ou placée entre le joug magnétique composé de deux bobines.le champ magnétique longitudinal est généré dans la bobine et passe le long de l'axe long de la pièce à usiner pour contrôler la fissure de la circonférence.
