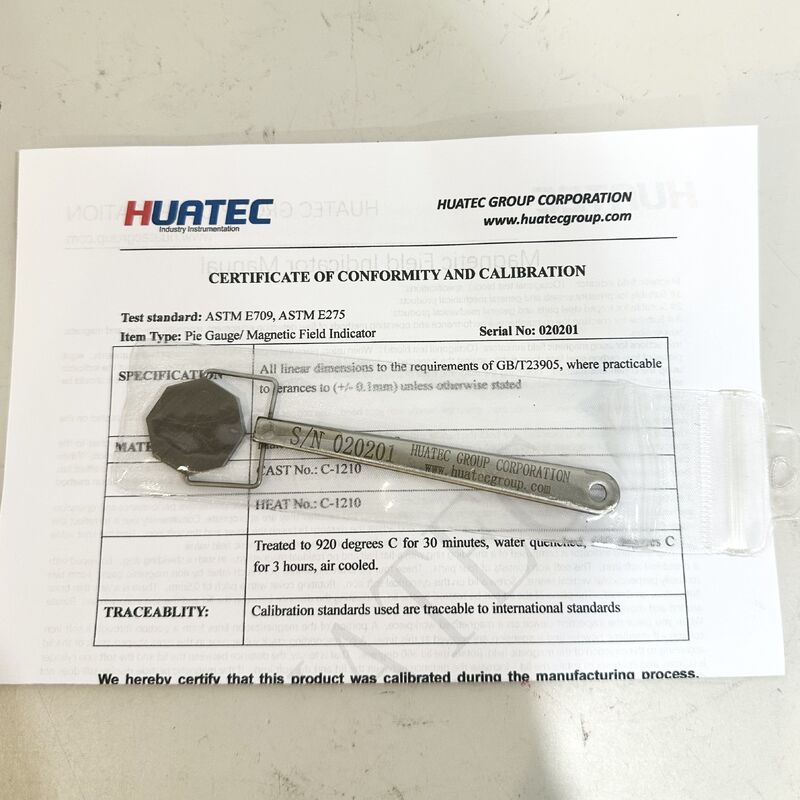

Indicateur de champ ASTM Indicateur de champ magnétique ASTME709

Résumé:

L'indicateur de champ magnétique est basé sur la norme chinoise "inspection des particules magnétiques des récipients sous pression en acier" et "inspection des particules magnétiques des forges de récipients sous pression".La méthode d'inspection des poudres magnétiques ASTME709 de la société américaine d'essai des matériaux et la méthode d'inspection des poudres magnétiques ASTMA275 des forges en acier et la méthode JB3965-85, le JB4730-94, la figure 11-9 de conception standard de fabrication.C' est un bon outil pour l' inspection des particules magnétiquesIl peut vérifier les performances complètes de l'équipement de détection de défauts, de la suspension en poudre magnétique et de la conformité de la méthode de fonctionnement.Nous pouvons facilement l' utiliser pour refléter l' intensité et la direction du champ magnétique dans la région magnétisée.

Utilisation

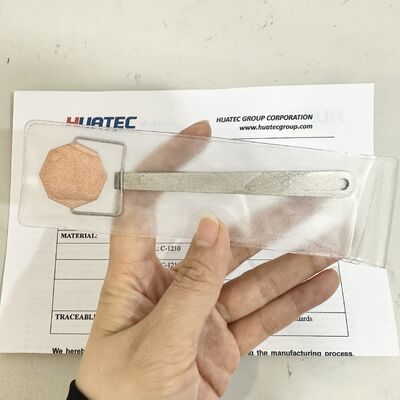

1.Lorsque l'indicateur de champ magnétique de type 1 est utilisé, la poignée est saisie avec la main, la surface de cuivre est vers le haut et la surface de huit lignes est fixée à la pièce.La poignée est saisie avec la main avec l'indicateur de champ magnétique de type 2, de sorte que n'importe quel côté de l'indicateur de champ magnétique puisse être fixé à la pièce.

2. 1 type et 2 méthode continue d'indicateur de champ magnétique, lors de la pulvérisation de poudre magnétique ou de suspension magnétique, lorsque la surface de l'indicateur magnétique présente des lignes de marquage magnétiques claires,il montre que l'effet magnétique a été produitLorsque l'indicateur magnétique ne forme pas de marques magnétiques ou ne forme pas de marques magnétiques dans la direction requise, le réglage de la méthode de magnétisation doit être modifié.

3L'indicateur de champ magnétique de type 3 est l'imitation de l'Allemagne de l'Ouest.mais aussi vérifier les performances complètes et la méthode de fonctionnement appropriée de la suspension de particules magnétiques. Il peut être utilisé de manière pratique pour refléter l'intensité et la direction du champ magnétique dans la région magnétisée. La distance entre le couvercle et le fer molle peut être réglée,et la valeur limite de la profondeur de la profondeur d'enfouissement du défaut de surface proche peut être observée et observée à une certaine valeur du champ magnétique.

4L'indicateur de champ magnétique est composé d'un anneau de blindage magnétique plat, sans résidu dans un tel anneau de blindage.Ces 4 parties sont séparées les unes des autres par des espaces non magnétisésLe couvercle tournant a une inclinaison de 0,5 mm, avec 1, 2, 3, 4 lettres par rotation de 90 degrés.Un plan mince en laiton est recouvert sur la couvertureLe plan de couverture peut être réglé pour régler la distance entre le couvercle et le cylindre en fer molle.

5Lorsque vous vérifiez l'appareil sur une pièce magnétisée, une partie de la ligne de force magnétique passe à travers la colonne du fer molle.Si la poudre magnétique et la suspension magnétique sont dispersées, un espace correspondant apparaît dans la fissure dans le couvercle en fonction de la direction du champ magnétique.,Continuez à faire tourner le couvercle et augmentez la distance entre le couvercle et le fer molle si l'affichage des particules magnétiques ne disparaît pas.Pour déterminer la direction du champ magnétique, l'indicateur de champ magnétique peut être tourné lentement jusqu'à ce que l'affichage de la fissure atteigne le degré le plus évident, et le champ magnétique est dans une direction verticale dans cette position.
