Scanner de fuite magnétique de la plaque du fond du réservoir HMLF-2020

Le scanner de fuites de flux magnétique de corrosion du fond de réservoir HMLF-2020 est l'un des systèmes de détection de corrosion du fond de réservoir les plus avancés au monde, intégrant plusieurs technologies. Il est principalement utilisé pour la détection des fuites de flux magnétique liées à la corrosion du fond des réservoirs dans les industries pétrolière et chimique. Le système comprend 192 sondes à bobine Hall MLF et 64 sondes Hall LMA, lui permettant de détecter les défauts de corrosion au fond du réservoir et de déterminer sur quelle surface (supérieure ou inférieure) se situe le défaut. La combinaison de ces deux résultats de détection facilite grandement l’analyse des causes de la corrosion, la prévention de la corrosion et l’évaluation des risques.

• L'équipement adopte une conception divisée, et l'unité principale et les pièces magnétiques peuvent être séparées, ce qui rend le démontage simple et le transport pratique ;
• 256 pièces de capteurs ;
• Largeur de numérisation 300 mm ;
• Vitesse de détection : 500 mm ;
• Il peut distinguer les défauts sur les surfaces supérieures et inférieures ;
• Équipé de phares de route et de croisement orientés vers l'avant ;
• Il comprend un éclairage de l'emplacement du défaut et une ligne indicatrice laser pour l'emplacement du défaut ;
• Dispose d'un feu clignotant de vol indiquant l'emplacement de placement de l'appareil ;
• Il comporte deux lignes indicatrices laser pour la trajectoire avant de l'équipement ;
• Il dispose d’un port de chargement pour téléphone portable ;
• Il a une fonction de chargement de tablette ;
• Batterie au lithium haute capacité de 54 Ah en option, offrant plus de 8 heures d'autonomie ;
• Un ordinateur robuste à écran tactile de 12 pouces, léger et facile à transporter ;
• Acquisition et analyse de données en temps réel ;
• L'encodeur mécanique de précision de fabrication allemande a une erreur de longueur de 3 mm.
• Le moteur est importé directement d’Allemagne, garantissant un fonctionnement fluide et une qualité fiable.

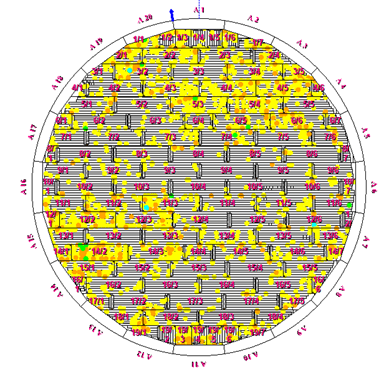

• les systèmes peuvent automatiquement dessiner des graphiques CAO de l'ensemble de la plaque inférieure du réservoir, localiser les zones corrodées et utiliser différentes couleurs pour indiquer le degré de corrosion.
• la mesure de l'épaisseur, la chambre à vide et les tests de particules magnétiques peuvent être ajoutés aux graphiques de la plaque inférieure du réservoir et affichés de manière exhaustive dans le rapport pour générer un rapport d'inspection de l'ensemble de la plaque inférieure du réservoir.
• Il dispose d'une fonction de comparaison et de superposition, qui permet de comparer les résultats détectés cette fois avec les précédents pour déterminer les changements de défauts.
• Il présente une conception de correctifs et des fonctions statistiques, offrant un soutien solide au personnel de maintenance des réservoirs.
• Les tiges hydrauliques de l'équipement permettent aux inspecteurs de soulever facilement le pont magnétique de la plaque de base.

• Une station de retrait et de stockage des aimants en option est disponible pour empêcher les aimants d'adhérer aux objets ferromagnétiques, facilitant ainsi la manipulation et le transport.
• La station d'accueil en option est livrée avec quatre roues en caoutchouc robustes, permettant de la tirer, réduisant ainsi l'intensité du travail ;
• Un chariot d'unité principale en option peut être installé, ce qui peut pousser l'unité principale démontée pour la déplacer sans qu'il soit nécessaire que deux personnes la transportent.
• Un interrupteur anti-collision en option peut être installé pour éviter les collisions avec des obstacles devant en raison d'un contrôle inapproprié ;
• Configuration optionnelle avec angle de vision unique réglable pour les tablettes ;
• La configuration optionnelle comprend un réglage de l'angle de vision 2D rotatif et contrôlé par ordinateur ;
• Commande de fonctionnement au guidon droit en option ;
• Commande de guidon de moto en option ;
• Un contrôle de fonctionnement filaire peut être ajouté ;
• Une fonctionnalité de contrôle sans fil peut être ajoutée ;
• Caractéristique optionnelle : fonction de freinage.

• Détection et dessin CAO automatisés
• fonction de conception de correctifs
• Fonction pour générer des rapports de test
• Analyse de la forme et de la taille des défauts
• Les défauts peuvent être détectés par inspection visuelle, ultrasons, chambre à vide et test de particules magnétiques.
• Répertoriez directement le nombre et l’emplacement des défauts pour chaque planche.

1. Unité principale détachable : 1 unité
2. Tablette tactile durcie 12 pouces : 1 unité
3. Logiciel de test et d'analyse : 1 jeu
4. Logiciel de rapport graphique : 1 jeu
5. Chargeur de batterie et chargeur : 1 jeu
6. Support de montage d'ordinateur : 1 jeu
7. Boulons de montage d'ordinateur : 2 pièces
8. Un jeu de plaques de test de comparaison : une de chacun de 6 mm, 8 mm, 10 mm et 12 mm.
9. Boîtes de transport : 3 pièces
