Module de fonction
|
Opération
|

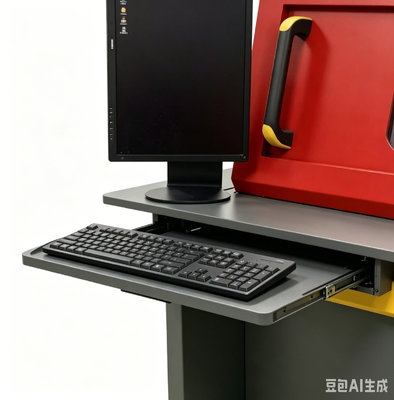

Le clavier et la souris peuvent terminer toutes les opérations
|
|
Tubes à rayons X
contrôle
|
En utilisant la souris pour cliquer sur le bouton X peut activer ou désactiver la radiographie.ou type à régler.
|
|
Barre d' état
|
Indique l'état de blocage, l'état de préchauffage et l'état des rayons X en clignotant en rouge et en vert.
|
|
Ajustement des effets d'image
|
La luminosité, le contraste et le gain d'image peuvent être réglés librement pour obtenir un résultat satisfaisant.
|
|
Liste des produits
|
Les utilisateurs peuvent enregistrer les paramètres d'inspection tels que la position de l'axe Z, la luminosité, le contraste et le gain, et peuvent appeler directement les paramètres lors de l'inspection du même produit,améliorer l'efficacité des inspections.
|
|
La navigation
fenêtre
|
Après que l'appareil photo ait pris une photo de la table, cliquez n'importe où dans la photo, la table se déplacera à l'endroit que vous cliquez et s'affichera à l'écran.
|
|
État de l'axe de mouvement
|
Affiche les coordonnées en temps réel.
|
|
Résultat de l'inspection
|
Les résultats des mesures (taux de vide, distance, surface, etc., définis par les utilisateurs) sont affichés dans l'ordre.
|
|
Régulateur de vitesse
|
La vitesse de déplacement de chaque axe peut être réglée sur lente, normale et rapide.
|
|
Taux de vidéos
mesure
|
Calcul automatique
|
Cliquez sur deux points pour déterminer un rectangle. le logiciel trouve et mesure automatiquement le bord de la boule de soudure dans le rectangle, le pad et les vides internes,et peut obtenir les données du taux de vides, la surface de la boule de soudure, la circonférence, le taux de vide le plus élevé, la longueur et la largeur, et indique NG ou OK en rouge et en vert.
|
|
Ajustement des paramètres
|
Les utilisateurs peuvent ajuster le seuil d'échelle de gris, les pixels, le contraste, le filtrage de taille et d'autres paramètres pour obtenir des résultats précis de calcul automatique.
|
|
Ajouter des espaces vides
manuellement
|
Les utilisateurs peuvent dessiner un polygone ou une figure libre et le calculer comme un vide dans le taux de vide.
|
|
Enregistrer
Paramètres
|
Les utilisateurs peuvent enregistrer des paramètres tels que le seuil d'échelle de gris, les pixels, le contraste, le filtrage de taille et d'autres paramètres, et peuvent directement appeler les paramètres lors de la détection du même produit,pour améliorer l'efficacité de la détection.
|
|
Autres fonctions de mesure
|
Distance
|
Cliquez sur les points A et B pour définir la ligne de base, puis cliquez sur le point C pour mesurer la distance verticale du point C à la ligne de base.
|
|
Taux de distance
|
Il est principalement utilisé pour mesurer la vitesse de soudure du trou traversant.Diviser la distance verticale du point D à la ligne de base par la distance verticale du point C, pour obtenir le rapport pourcentage de la distance verticale de D à C.
|
|
Angle
|
Cliquez sur les points A et B pour définir la ligne de base, puis cliquez sur le point C pour mesurer l'angle entre les rayons BA et BC.
|
|
Radius
|
Il est principalement utilisé pour mesurer des composants ronds tels que des boules de soudure.
|
|
Perimètre
|
Il est principalement utilisé pour mesurer les composants carrés, cliquer sur deux points pour déterminer un carré, mesurer la longueur, la largeur et la superficie.
|
|
Inspection automatique
|
Réglage manuel
|
Les utilisateurs peuvent définir n'importe quelle position sur la table comme points d'inspection, le logiciel inspectera et enregistrera automatiquement l'image.
|
|
Array
|
Pour les points d'inspection réguliers, les utilisateurs n'ont qu'à définir deux des points d'inspection et le nombre de lignes et de colonnes, le logiciel inspectera automatiquement chaque point et enregistrera des images.
|
|
Automatique
l'identification
|
Pour les points d'inspection présentant des caractéristiques évidentes, le logiciel identifie automatiquement les positions, prend des mesures et enregistre l'image.
|
