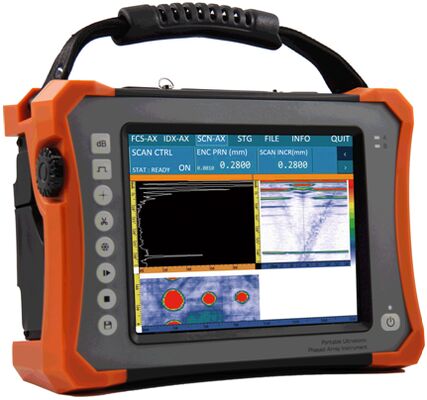

HPA-500 Portable Phased Array Ultrasonic Flaw Detector with 11-inch TFT Display 160-pin PA Port and 16G RAM

HPA-500 Portable Phased Array Ultrasonic Flaw Detector with 11-inch TFT Display 160-pin PA Port and 16G RAM
HPA-500 Portable Phased Array Ultrasonic Flaw Detector with 11-inch TFT Display 160-pin PA Port and 16G RAM HPA-500 Portable Phased Array Ultrasonic Flaw Detector with 11-inch TFT Display 160-pin PA Port and 16G RAM

Image Grand :  HPA-500 Portable Phased Array Ultrasonic Flaw Detector with 11-inch TFT Display 160-pin PA Port and 16G RAM

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Numéro de modèle: HPA-500
Conditions de paiement et expédition:
Quantité de commande min: 1 PIÈCES
Contact

HPA-500 Portable Phased Array Ultrasonic Flaw Detector with 11-inch TFT Display 160-pin PA Port and 16G RAM

description de
Taille d'affichage: 11 pouces

HPA-500 Portable Phased Array Ultrasonic Flaw Detector
Product Overview

The HPA-500 is a portable 64-channel phased array ultrasonic flaw detector developed by HUATEC. Featuring waterproof and oil-proof construction, fan-free cooling, and touch screen operation, this instrument offers superior performance with high cost-performance ratio.

Key Features
  • File & Entry Management System for flexible bridging between settings, calibration, and inspection
  • Modular Configuration: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Pipeline, TOFD, UT (Conventional)
  • 3D Simulation Model
  • Image analysis capabilities
  • Natural Structure of Heat Dissipation

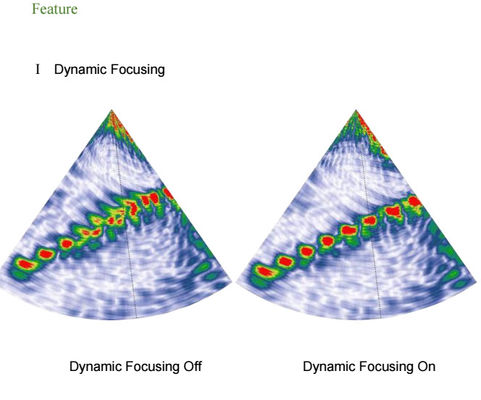

  • Dynamic Depth Focusing (DDF)
  • Smooth Filtering
  • Touch Screen interface
  • ACG Calibration
  • TCG Calibration
Technical Specifications
Channel Configuration
Mode PA UT TOFD
Channel 16:64 2 2
Physical Specifications
Parameter Specification
Display 11-inch 800×600 TFT color display
Transducer Ports 160-pin PA transducer port; Lemo-00 conventional transducer Port
I/O Ports USB2.0 (2 ports), HDMI, encoder, LAN (Gigabit-NIC), WIFI, I/O (commissioning), 2D Encoder
Memory 16G RAM + 4GB FLASH; SD card (max 32G); External USB drive
Weight 3.5Kg (with 1 battery)
Dimension 284mm × 202mm × 95mm
Power Supply AC: 100-240V, 50-60Hz; DC: 12V
Battery Life 6 Hours
Working Power 24W
Temperature Conditions Ambiance: -20℃ to 50℃; Storage: -20℃ to 60℃
IP Rating IP54
Performance Specifications
Parameter PA UT TOFD
PRF 50Hz-10kHz 50Hz-5kHz 50Hz-5kHz
Voltage Bipolar, ±45-±100V Negative Square Wave, -75V to -250V Negative Square Wave, -75V to -250V
Pulse Width 20ns-800ns 20-800ns 20-800ns
Sampling Rate 125MHz 200MHz 200MHz
Bandwidth 0.5MHz-19MHz 0.5MHz-15MHz 0.5MHz-15MHz
Gain 0.0-80dB 0.0-110.0dB 0.0-110.0dB
Range 0.0-1000mm 0.0-2000mm 0.0-2000mm
Applications
  • Common or special welded seams in steel structures, utility boilers, pressure vessels, pipelines, nuclear power infrastructures, watercraft, oil tanks, ethylene tubes
  • Railway welded seams, locomotive wheel sets and axles
  • Aluminum alloy FSW butts and bonding of composites in aerospace industry
  • Blades and bolts in power industry
  • Limited space inspection scenarios and conventional UT applications
Standard Package Contents
  • HPA-500 Unit (1pc)
  • PAUT Probe (1pc)
  • PAUT Probe Wedge (2pcs)
  • UT Normal Probe 2.5P20 (1pc)
  • UT Angle Probe 2.5P13×13 60° (1pc)
  • UT Probe Cable LEMO 00-BNC (2pcs)
  • Li-ion battery (1pc)
  • Charger (1pc)
  • Power converter (1pc)
  • HDMI Cable (1pc)
  • Crossover Cable (1pc)
  • Allen Wrench (S2.5) (1pc)
  • Instrument Suitcase (1pc)
  • USB Drive Disk (8G) (1pc)
  • User Manual (1pc)
  • Certificate (1pc)
Optional Accessories
  • TOFD Probe 5MHz 6mm / 7.5MHz 3mm
  • TOFD Wedge 60° with anti-wear nail, 70° with anti-wear nail
  • TOFD Wedge R100 curve surface R100/0°
  • TOFD Probe Cable LEMO 00-LEMO 00
  • Non-Parallel TOFD Scanner
  • Scanner for Phased Array
  • Encoder Cable Extension
  • Other Allen Wrench for TOFD
  • Other probes/wedge for Phased Array and TOFD
  • Calibration block
