Séries HFD-UT Détecteur de défauts à ultrasons multicanal Module de base Communication réseau Équipement de développement secondaire

Détecteur de défauts ultrasonique multicanal série HFD-UT, Module central de Communication réseau, équipement de développement secondaire

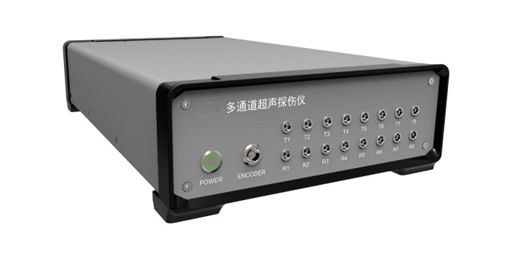

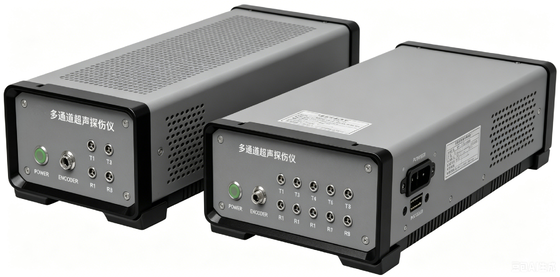

La série HFD-UT2C/UT4C/UT8C/1616C/UT40C est notre nouvelle plateforme d'acquisition de données ultrasoniques multicanaux et de développement secondaire. Il intègre des fonctions de transmission ultrasonique haute tension, de réception de signal d'écho, d'amplification, d'acquisition et de traitement AD. En outre, il fournit des développements secondaires permettant à l'utilisateur de développer de nouveaux logiciels. Le traitement des données enregistrées par le HFD-UT2C ~ UT40C permet aux utilisateurs de personnaliser les fonctions et les interfaces, puis de les intégrer dans le système pour former une variété de systèmes d'applications ultrasoniques.

HFD-UT8C signifie que l'instrument dispose de 8 canaux UT et que les canaux sont bloquables.

*Remarque : si plus de canaux sont nécessaires, veuillez prendre en considération le HFD-UT40C, qui prend en charge 40 canaux UT.

Caractéristiques:

Principe structurel :

Le HFD-UT8C est un module indépendant connecté à l'hôte de surveillance via le câble réseau. Le logiciel exécuté sur l'hôte de surveillance envoie des instructions au HFD-UT8C via l'interface réseau et reçoit les données renvoyées par le HFD-UT8C, comme indiqué dans la figure ci-dessous.

Caractéristiques:

Développements secondaires

je  Fournissez un ensemble complet d’exemples de programmes clients DEMO code source. Le code DEMO possède déjà des fonctions ultrasoniques multicanaux de base. Les utilisateurs peuvent se référer au code DEMO pour le développement secondaire ou ajouter des fonctions directement au code DEMO pour le développement.

je  L'accès à la programmation secondaire bien conçu permet une programmation intuitive et simple, prenant en charge le débogage manuel. Avant la programmation, l'utilisateur peut envoyer manuellement des instruments au HFD-UT2C ~ UT40C pour tester l'effet de la modification des paramètres.

Excellentes caractéristiques physiques

je  Circuit d'excitation ultrasonique intégré interne, forme d'onde carrée négative, tension réglable de - 25 V à - 300 V, largeur d'impulsion réglable de 30 ns à 1 000 ns, correspondance maximale avec différents types d'éléments de transmission.

je  Intégré en interne à la plupart des fonctions de traitement et de détection du signal requises par l'instrument de détection de défauts par ultrasons, telles que la compression d'onde A, la détection de porte, la mesure du trajet sonore, etc., vous pouvez rapidement configurer un système de détection de défauts par ultrasons standard.

je  Offre des données brutes pour le traitement par l'utilisateur en envoyant des données brutes d'acquisition AD aux clients
