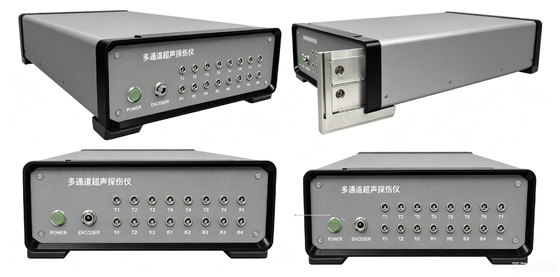

Module industriel à ultrasons haute précision de la série HFD-UT Détails de sortie de données AD brutes Équipement de développement secondaire de test à ultrasons multifonction
La série HFD-UT2C/UT4C/UT8C/1616C/UT40C est notre nouvelle plateforme d'acquisition de données ultrasoniques multicanaux et de développement secondaire.réception du signal d'écho, les fonctions d'amplification, d'acquisition et de traitement de l'AD.En outre, il fournit les développements secondaires pour l'utilisateur de développer de nouveaux logiciels - Le traitement des données enregistrées par le HFD-UT2C ~ UT40C permet aux utilisateurs de personnaliser les fonctions et les interfaces, puis les intégrer dans le système pour former une variété de systèmes d'application par ultrasons.

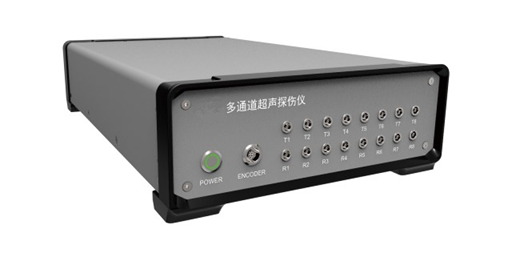

HFD-UT8C signifie que l'instrument dispose de 8 canaux UT et que les canaux sont bloquables.
* Remarque: si vous avez besoin de plus de canaux, veuillez prendre en considération le HFD-UT40C, qui prend en charge 40 canaux UT.
Les spécifications:
|
Émetteur
|
|
RPF
|
25Je ne sais pas.10 kHz
|
|
Voltage
|
Vague carrée négative, -25Je ne sais pas.- 300 V, 25 V à pas
|
|
Largeur d'impulsion
|
30Je ne sais pas.1000 ns,5ns Pas à pas
|
|
Trigger
|
Numéros d'émetteur
|
|
Récepteur
|
|
Erreur de linéarité horizontale
|
≤ 0,4%
|
|
Erreur de linéarité verticale
|
Jusqu'à 3%
|
|
Excès de sensibilité
|
≥ 56 dB lorsqu'on utilise une sonde 2.5P20 pour détecter un bloc de 200 mm avec un trou de fond plat de Φ2.
|
|
Amortissement
|
400, 80
|
|
Taux d'échantillonnage
|
100 millions
|
|
Fréquence de travail
|
0.5Je ne sais pas.15 MHz
|
|
Les gains
|
0.0Je ne sais pas.110.0 dB
|
|
Filtreur
|
bande large et bande étroite
|
|
Réparation
|
Positif, négatif, Full-play, RF, spectre
|
|
Interférence entre les canaux
|
> 60 dB
|
|
Signal d'entrée maximal
|
14VPP
|
|
Couverture
|
0.0Je ne sais pas.10000 mm (onde longitudinale en acier), réglable en continuité, pas min 0.1 mm
|
|
Délai d'affichage
|
0Je ne sais pas.9990,9 μs
|
|
Affichage du changement
|
- Il y en a 7.5Je ne sais pas.3 000 μs
|
|
Traitement des signaux
|
|
Porte
|
Une,B. Pour
|
|
Port du point de départ
|
Portée complète
|
|
Largeur de la porte
|
Point de départ à pleine portée
|
|
Hauteur de la porte
|
5Je ne sais pas.95%
|
|
Mode de test
|
Frontière, sommet
|
|
Affichage des données
|
Lecture à la porte: portée et chemin sonore
|
|
Résolution de mesure
|
0.1 mm
|
|
Système/autre
|
|
Consommation d'électricité
|
15 W,varie selon la configuration
|
|
Transmission de données
|
1000M Ethernet
|
|
Angle
|
L-scan -75°Je ne sais pas.+75°, pas à 0.1, 1, 10 réglable; S-Scan -75°Je ne sais pas.+75°, optimisation automatique par étape
|
|
Taille
|
188 × 238 × 403; 100 × 200 × 300
|
|
Port
|
Q5
|
|
Port du codeur
|
2 Encodage progressif
|
|
Port USB
|
2
|
|
Port d'entrée/sortie
|
Type rond
|
|
Port net
|
100M/1000M Ethernet
|
|
Port de débogage
|
Le Parlement européen
|
Principe structurel:
Le HFD-UT8C est un module indépendant, qui est relié à l'hôte de surveillance par le câble réseau.Le logiciel exécuté sur l'hôte de surveillance envoie des instructions au HFD-UT8C via l'interface réseau, et reçoit les données renvoyées par le HFD-UT8C, comme indiqué sur la figure ci-dessous.
Caractéristiques:
Développements secondaires
Je... Fournir un ensemble complet de programmes d'échantillons client DEMO code source. Le code DEMO a déjà des fonctions ultrasoniques de base multicanal.Les utilisateurs peuvent se référer au code DEMO pour le développement secondaire ou ajouter des fonctions directement au code DEMO pour le développement.
Je... L'accès à la programmation secondaire, conçu avec soin, permet une programmation intuitive et simple, avec le support du débogage manuel.L'utilisateur peut envoyer manuellement les instruments au HFD-UT2C~UT40C pour tester l'effet de la modification des paramètres.
Des caractéristiques physiques remarquables
Je... Circuit d'excitation par ultrasons intégré interne, forme d'onde carrée négative, tension réglable de - 25V à - 300V, largeur d'impulsion réglable de 30ns à 1000ns,correspondance maximale avec différents types d'éléments de transmission.
Je... Intégré à l'intérieur avec la plupart des fonctions de traitement et de détection des signaux requises par l'instrument de détection des défauts par ultrasons, telles que la compression à ondes A, la détection des portes, la mesure de la trajectoire sonore,et ainsi de suite., vous pouvez rapidement mettre en place un système de détection de défauts par ultrasons standard.
Je... Offre des données brutes pour le traitement par l'utilisateur en envoyant des données brutes d'acquisition AD aux clients
