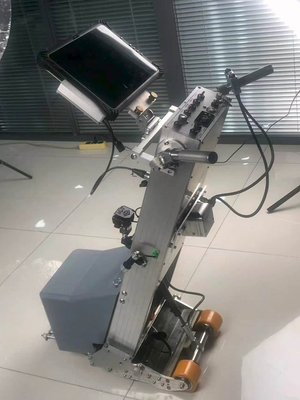

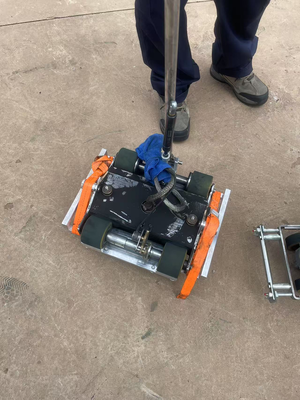

HMLF-2020 Machine d'essai de plaque de base de réservoir MFL Analyse des données en temps réel Scanner d'inspection de l'épaisseur de corrosion

HMLF-2020 Machine d'essai de plaque de base de réservoir MFL Analyse des données en temps réel Scanner d'inspection de l'épaisseur de corrosion

Le scanner de fuite de flux magnétique de corrosion du fond de réservoir HMLF-2020 est l'un des systèmes de détection de corrosion du fond de réservoir les plus avancés au monde, intégrant plusieurs technologies.Il est principalement utilisé pour la détection des fuites de flux magnétique de la corrosion du fond du réservoir dans les industries pétrolière et chimiqueLe système est équipé de 192 MLF.Les sondes à bobine Hall et les sondes Hall 64 LMA, lui permettant de détecter les défauts de corrosion dans le fond du réservoir et de déterminer sur quelle surface (supérieure ou inférieure) se trouve le défaut.La combinaison de ces deux résultats de détection aide grandement à analyser les causes de la corrosion, la prévention de la corrosion et l'évaluation des risques.

Paramètres:

Principales caractéristiques techniques du scanner:

Je...  L'équipement adopte une conception partagée, et l'unité principale et les pièces magnétiques peuvent être séparées, ce qui rend le démontage simple et le transport pratique;

Je...  256 pièces deles capteurs;

Je...  Largeur de balayage300 mm;

Je...  Vitesse de détection: 500mm;

Je...  Il peut distinguer les défauts sur les surfaces supérieure et inférieure;

Je...  équipés de feux de route et de feux bas orientés vers l'avant;

Je...  Il est équipé d'un éclairage de localisation du défaut et d'une ligne d'indicateur laser pour la localisation du défaut;

Je...  disposent d'une lumière clignotante de vol indiquant l'emplacement du dispositif;

Je...  Il comporte deux lignes d'indicateur laser pour la trajectoire avant de l'équipement;

Je...  Il a un port de recharge pour téléphone portable;

Je...  Il est équipé d'une fonction de recharge des tablettes;

Je...  une batterie au lithium de haute capacité de 54Ah en option, offrant une durée de vie de la batterie supérieure à 8 heures;

Je...  Un ordinateur à écran tactile robuste de 12 pouces, léger et facile à transporter;

Je...  l'acquisition et l'analyse de données en temps réel;

Je...  L'encodeur mécanique de précision allemand a une erreur de longueur de3 mm.

Je...  Le moteur est importé directement d'Allemagne, ce qui garantit un fonctionnement en douceur et une qualité fiable.

Je...  10 et 11 victoiresLes systèmes peuvent dessiner automatiquementLe CAOgraphiques de l'ensemble de la plaque du fond du réservoir, localiser les zones corrodées et utiliser différentes couleurs pour indiquer le degré de corrosion.

Je...  la mesure de l'épaisseur, la chambre à vide et les essais de particules magnétiques peuvent être ajoutés aux graphiques de la plaque du fond du réservoir,et affiché de manière exhaustive dans le rapport pour générer un rapport d'inspection de l'ensemble de la plaque du fond du réservoir.

Je...  Il dispose d'une fonction de comparaison et de superposition, qui permet de comparer les résultats détectés cette fois-ci avec les résultats précédents pour déterminer les changements de défauts.

Je...  Il est doté d' une conception de patch et de fonctions statistiques, fournissant un soutien solide au personnel de maintenance des chars.

Je...  Les barres hydrauliques de l' équipement permettent aux inspecteurs de soulever facilement le pont magnétique de la plaque de base.

Caractéristiques facultatives:

Je...  Un dock de retrait et de stockage d'aimants en option est disponible pour empêcher les aimants d'adhérer à des objets ferromagnétiques, ce qui facilite la manutention et le transport.

Je...  La station d'amarrage en option est équipée de quatre roues en caoutchouc, ce qui lui permet d'être tirée, ce qui réduit l'intensité du travail;

Je...  Un chariot d'unité principale en option peut être installé, ce qui peut pousser l'unité principale démontée à se déplacer sans que deux personnes aient besoin de le transporter.

Je...  Un interrupteur anti-collision facultatif peut être installé pour éviter les collisions avec des obstacles devant en raison d'un contrôle inapproprié;

Je...  une puissance de sortie supérieure à 50 W;

Je...  Les caractéristiques suivantes s'appliquent aux appareils qui sont conçus pour être utilisés dans des installations de traitement de l'air:

Je...  Contrôle de fonctionnement du guidon droit en option;

Je...  commande facultative du guidon de la moto;

Je...  La commande de fonctionnement par câble peut être ajoutée;

Je...  La fonction de commande sans fil peut être ajoutée;

Je...  Caractéristique facultative: fonction de freinage.

Principales caractéristiques du logiciel de déclaration:

Je...  AutomatiséLe CAODétection et dessin

Je...  fonction de conception du patch

Je...  Fonction de génération de rapports d'essais

Je...  Analyse de la forme et de la taille des défauts

Je...  Les défauts peuvent être détectés par inspection visuelle, échographie, chambre à vide et test de particules magnétiques.

Je...  Notez directement le nombre et l'emplacement des défauts de chaque planche.

Liste de configuration de base:

(1) Unité principale détachable: 1 unité

(2) Tablette tactile robuste de 12 pouces: 1 unité

(3) Logiciel de test et d'analyse: 1 jeu

(4) Logiciel de rapport graphique: 1 jeu

(5) Chargeur de batterie et chargeur: 1 jeu

(7) Support de montage de l'ordinateur: 1 jeu

8) Boulons de montage pour ordinateur: 2 pièces

(9) Un ensemble de plaques d'essai de comparaison: une de 6 mm, une de 8 mm, une de 10 mm et une de 12 mm.

(1 0) Boîtes de transport: 3 pièces

Configuration facultative

Je...  Un dock de retrait et de stockage d'aimants en option est disponible pour empêcher les aimants d'adhérer à des objets ferromagnétiques, ce qui facilite la manutention et le transport.

Je...  La station d'amarrage en option est équipée de quatre roues en caoutchouc, ce qui lui permet d'être tirée, ce qui réduit l'intensité du travail;

Je...  Un chariot d'unité principale en option peut être installé, ce qui peut pousser l'unité principale démontée à se déplacer sans que deux personnes aient besoin de le transporter.

Je...  Un interrupteur anti-collision facultatif peut être installé pour éviter les collisions avec des obstacles devant en raison d'un contrôle inapproprié;

Je...  une puissance de sortie supérieure à 50 W;

Je...  Les caractéristiques suivantes s'appliquent aux appareils qui sont conçus pour être utilisés dans des installations de traitement de l'air:

Je...  Contrôle de fonctionnement du guidon droit en option;

Je...  commande facultative du guidon de la moto;

Je...  La commande de fonctionnement par câble peut être ajoutée;

Je...  La fonction de commande sans fil peut être ajoutée;

Je...  Caractéristique facultative: fonction de freinage.
