HCDX-IISC Détecteur de défauts de particules magnétiques composites A/D/E/O Probes Fonction de démagnétisation Ferromagnétique Testeur NDT de fissuration de pièce

Détecteur de défauts de particules magnétiques composites HCDX-IISC, sondes A/D/E/O, fonction de démagnétisation, testeur NDT de fissures de pièces ferromagnétiques

Introduction:

Le détecteur de défauts de poudre magnétique composite HCDX-IISC adopte un commutateur sans contact contrôlé par silicium, avec un faible bruit, une force magnétique forte, une longue durée de vie et un fonctionnement simple, adapté à une utilisation sur le terrain et en laboratoire. L'instrument adopte une configuration combinée et les utilisateurs peuvent choisir librement la sonde en fonction de leurs besoins. Les sondes de type A, D, E, O peuvent être configurées selon les besoins de l'utilisateur.

La série HCDX-IISC a une fonction de démagnétisation et un courant réglable.

Un MCU 8 bits est adopté comme contrôleur par ce détecteur de défauts de particules magnétiques (avec le circuit contrôlé par phase), et la régulation continue du courant magnétisant peut être réalisée grâce à la collecte précise du signal de passage à zéro de tension CA et du signal de régulation de courant. En outre, il est équipé de la fonction de démagnétisation ; la fonction de démagnétisation peut être activée après avoir choisi le mode de démagnétisation et appuyé sur le bouton de déclenchement. De plus, le programme du MCU peut bénéficier de mises à niveau gratuites à vie, et les sondes de type A, D, E, O peuvent être configurées selon les besoins de l'utilisateur.

Tous les paramètres des sondes optionnelles :

Application:

Principalement utilisé pour détecter les fissures en surface et près de la surface des pièces ferromagnétiques.

Récipient sous pression de chaudière, structure en acier, pièces forgées, pièces moulées, pièces soudées, pièces usinées, etc.

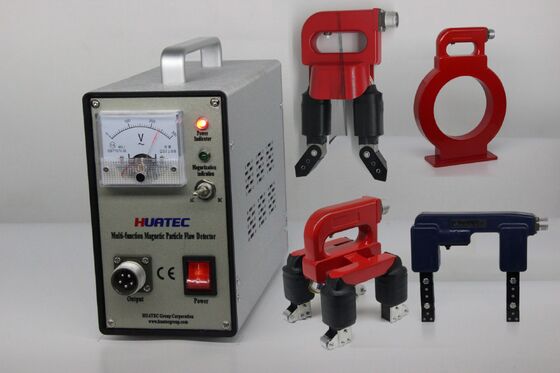

L'introduction des sondes standard pour le modèle HCDX-IISC :

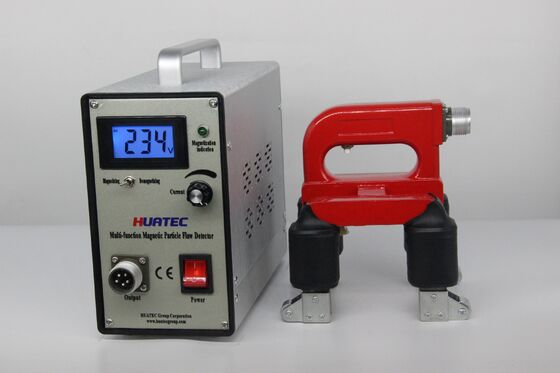

Sonde de type D (sonde à joug électromagnétique) : équipée de joints mobiles, peut magnétiser et détecter la surface de la pièce.

Sonde de type A (sonde en fer à cheval) : adaptée à tous les types de soudures d'angle, grandes pièces à usiner dans les coins intérieurs et extérieurs de l'inspection de magnétisation locale, équipée de phares de travail.

Sonde de type O (bobine de type anneau) : elle convient à la détection des fissures circonférentielles de la pièce et elle est très sensible aux fissures causées par la fatigue de la pièce. De plus, il peut démagnétiser la pièce à distance.

Sonde de type E (sonde à champ magnétique rotatif) : effectue une détection complète des défauts pour tous types de soudures droites, de soudures circonférentielles, de soudures bout à bout et de surfaces planes et courbes avec de grandes formes géométriques. La sonde est équipée d'un rouleau qui facilite l'opération et augmente la vitesse. La sonde est équipée de lampes de travail pour une observation facile.

Paramètres techniques :

Alimentation : AC 220 V ± 10 % 50 Hz 5 A.

Sortie : CA 38 V 10 A.

Les sondes de type ADEO sont optionnelles et disponibles

Vitesse d'inspection : ≥6 m/min

Élévation de température de la sonde : ≤60℃

Battement de travail : il est recommandé de travailler pendant une longue période de fonctionnement continu : temps de magnétisation ≤ 3 secondes, temps d'intervalle ≥ 5 secondes

Poids : environ 6,5 kg (unité principale)

Taille du contrôleur : 95x45x75 mm (L*W*H)

Taille de la mallette de transport : 170x140x70mm (L*W*H)

Livraison standard :

Hôte HCDX-IISC 1

Sonde à arcade de type D 1

Sonde de type A    1

Sonde de type E    1

Sonde de type O    1

La ligne électrique   1

La ligne de sonde   1

Échantillon standard 1

Manuel d'utilisation  1

Certificat       1

Accessoires optionnels :

Sonde de type A

Ô la sonde

Sonde E

Sonde D

Poids mort

Éprouvette

lumière UV
