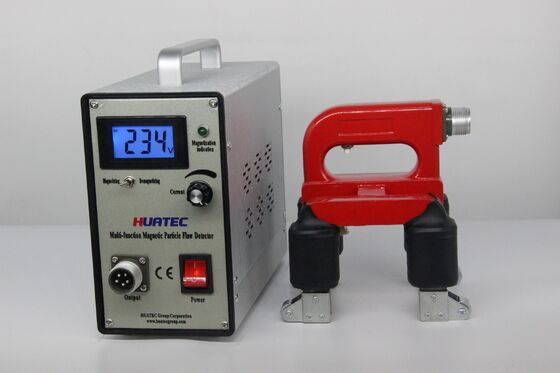

Détecteur de défauts de particules magnétiques composites HCDX-D Rotoir de champ magnétique Standard D Équipement d'essai NDT de fissuration de soudure de sonde

Détecteur de défauts de particules magnétiques composites HCDX-D, champ magnétique rotatif, sonde Standard D, équipement de test de fissures de soudure NDT

Introduction:

Le détecteur de défauts à poudre magnétique composite HCDX-D adopte un interrupteur sans contact contrôlé au silicium, avec un faible bruit, une force magnétique forte, une longue durée de vie et un fonctionnement simple, adapté à une utilisation sur le terrain et en laboratoire. L'instrument adopte une configuration combinée et les utilisateurs peuvent choisir librement la sonde en fonction de leurs besoins. Les sondes de type A, D, E, O peuvent être configurées selon les besoins de l'utilisateur. En particulier, la sonde de type E est une sonde à étrier croisé, qui peut produire un champ magnétique rotatif, de manière à effectuer une inspection complète sur une variété de joints droits, de soudures circonférentielles, de soudures bout à bout, de formes géométriques de surfaces planes et courbes.

Tous les paramètres des sondes optionnelles :

Application:

Principalement utilisé pour détecter les fissures en surface et près de la surface des pièces ferromagnétiques.

Récipient sous pression de chaudière, structure en acier, pièces forgées, pièces moulées, pièces soudées, pièces usinées, etc.

L'introduction des sondes standard pour le modèle HCDX-D :

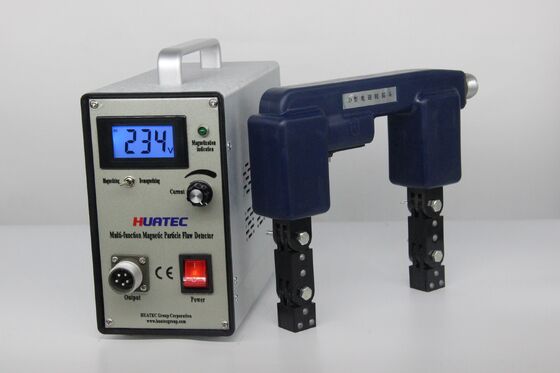

 Sonde de type D (sonde à joug électromagnétique) : équipée de joints mobiles, peut magnétiser et détecter la surface de la pièce.

Paramètres techniques :

Alimentation : AC 220 V ± 10 % 50 Hz 5 A.

Sortie : CA 38 V 10 A.

Les sondes de type ADEO sont optionnelles et disponibles

Vitesse d'inspection :≥6 minutes/minute

Élévation de température de la sonde :≤60℃

Battement de travail : il est recommandé de travailler pendant une longue période de fonctionnement continu : temps de magnétisation≤3 secondes, temps d'intervalle≥5 secondes

Poids : environ 6,5 kg (unité principale)

Livraison standard :

Hôte HCDX-D   1

Sonde à arcade de type D 1

La ligne électrique   1

La ligne de sonde   1

Échantillon standard 1

Manuel d'utilisation  1

Certificat       1

Accessoires optionnels :

Sonde de type A

Ô la sonde

Sonde E

Poids mort

Éprouvette

lumière UV
