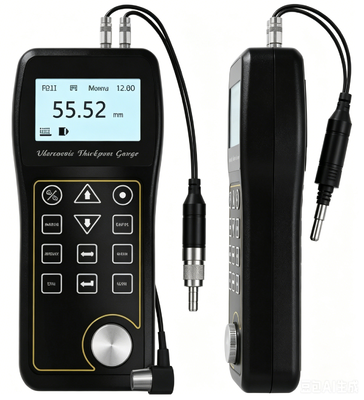

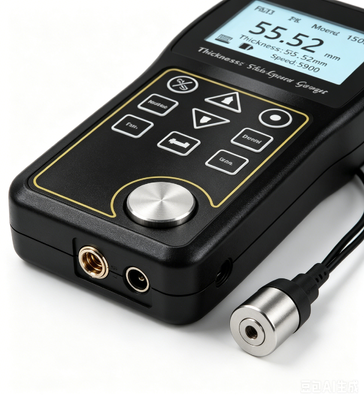

Mesureur d'épaisseur ultrasonique Portable TG-100B, résolution 0.01mm, rétro-éclairage LED LCD, stockage de 500 groupes, Instrument de mesure NDT
CARACTÉRISTIQUES
1,En adoptant les modes de mesure PE et VERI, une mesure précise de l'épaisseur peut être effectuée pour divers matériaux.
2,Grâce à une puce de synchronisation de haute précision et au modèle d'étalonnage V-PATH, la plage de mesure est large et la précision de mesure est élevée.
3,Résolution d'affichage 0,1 et 0,01 mm commutable.
5,Le contraste de l'écran à cristaux liquides est réglable et avec rétroéclairage LED, peut être utilisé dans une variété d'environnements.
6,Il est alimenté par deux piles sèches AA de 1,5 V.
|
Théorie de travail
|
Ultrasonique
|
Précision
|
H<10mm±0,05mm
|
|
H≥10 mm ±(0,05 mm+H/100) mm
±0,1 mm selon le matériau
|
|
Modèle de test
|
PE/VERI
|
Organiser les tests
|
0,70-400 mm
|
|
Résolution
|
0,1 mm/0,01 mm les deux
|
Taille d'affichage
|
2,0" FSTN, treillis 128*64, LED
|
|
Matériel de test
|
Acier, fer, verre,
|
Plage de vitesse
|
1000-9999m/s
|
|
Plastique, aluminium, etc.
|
|
Capacité de stockage
|
500 données de groupes
|
Système de test
|
Métrique/anglais
|
|
Langue
|
Anglais
|
Température
|
0-50°C
|
|
Humidité
|
≤90%
|
Pouvoir
|
2 piles AA de 1,5 V
|
|
Taille
|
150*71*33mm
|
Poids
|
160g
|
Champ d'application
La jauge d'épaisseur est basée sur le principe de la mesure ultrasonique par réflexion d'impulsion. Il convient pour mesurer l'épaisseur de divers matériaux qui peuvent être réfléchis par l'arrière de la jauge. L'instrument de mesure peut mesurer avec précision toutes sortes de plaques et toutes sortes de pièces traitées. Peut être largement utilisé dans le pétrole, l'industrie chimique, la métallurgie, la construction navale, l'aviation, l'aérospatiale et d'autres domaines. Pour différentes applications, l'instrument est divisé en type de base,type haute température, type fonte et type précision.
Sélection de la sonde
|
Modèle
|
Caractéristiques
|
Fréquence
(MHz)
|
Diamètre
(mm)
|
Plage de test
(mm)
|
Autorisé
Température
|
|
5M
Sonde standard
|
Universel
|
5
|
10
|
1,0 ~ 250,0
|
-10~60°C
|
|
2M
Sonde à gros grains
|
Spécial
|
2
|
12
|
2,0 ~ 500,0
|
|
7M
Sonde de petit diamètre
|
7.5
|
6
|
0,75~35,0
|
|
H2M
Sonde haute température
|
3
|
12
|
4,0 ~ 80,0
|
-10~350°C
|
Étalonnage:Mise à zéro
La fonction de lecture Max/Min/Moy est réalisée par un logiciel PC.
Sortie de données : interface USB.
Configurations standards :
Jauge d'épaisseur 1
Sonde (double élément 5M 10mm) 1
Pile alcaline 2
Couplant 1
Étui de transport 1
Manuel d'utilisation 1
Câble USB 1
Accessoires en option
Divers sonde
Couplant pour haute température
Bloc étagé
