TG-200 Écho-écho portable à travers la peinture Épaisseur ultrasonique de la rouille Mètre 0,01 mm Résolution 500 groupes Stockage de données Instrument de mesure NDT

TG-200 Écho-écho portable à travers la peinture Épaisseur ultrasonique de la rouille Mètre 0,01 mm Résolution 500 groupes Stockage de données Instrument de mesure NDT

Le champ d'application

Cette jauge d'épaisseur utilise plusieurs modes d'écho (IE, EE), qui permettent de mesurer l'épaisseur du produit à travers une certaine épaisseur de revêtement.Cet instrument peut être équipé d'une sonde de mesure de l'épaisseur par ultrasons à impulsion étroite, qui peut utiliser le mode E-E pour traverser la couche de revêtement, la couche de rouille et mesurer avec précision l'épaisseur du corps de la pièce entre 3 et 20 mm,et la précision de mesure de l'épaisseur peut atteindre 5 μmIl peut également être équipé de sondes de mesure d'épaisseur ordinaires, dont la portée de détection peut atteindre 0,60 mm~500 mm. Cet instrument peut mesurer avec précision diverses plaques et diverses pièces traitées,et peut être largement utilisé dans le pétroleIl s'agit d'un programme de recherche et de développement dans le domaine de l'énergie, de la chimie, de la métallurgie, de la construction navale, de l'aviation, de l'aérospatiale et d'autres.

Paramètres techniques

Principes de base

Le principe de mesure de l'épaisseur par ultrasons est similaire à celui de la mesure d'onde optique.Lorsqu'il atteint l'interface du matériauL'épaisseur du matériau mesuré est déterminée en mesurant avec précision le temps de propagation ultrasonique dans le matériau.

Caractéristiques de l'instrument

• Trois modes de mesure, P-E I-E et test, sont utilisés pour mesurer avec précision l'épaisseur;Le mode I-E permet à la jauge de mesurer l'épaisseur à travers le revêtement;
• une puce de chronométrage de haute précision et un modèle d'étalonnage de voie v sont adoptés, avec une large plage de mesure et une grande précision de mesure;
• les informations de mesure peuvent être stockées complètement, y compris la valeur de mesure de l'épaisseur, la vitesse sonore mesurée et les informations de temps;
• deux batteries alcalines no 5 sont utilisées pour l'alimentation;
• la résolution de l'affichage est de 0,01 mm et la limite d'erreur est de 0,4% H (H est l'épaisseur de la pièce à usiner);
• le contraste de l'écran à cristaux liquides est réglable et dispose d'un écran rétroéclairé à LED, qui peut être utilisé dans divers environnements lumineux.

Principaux paramètres fonctionnels

• il a un étalonnage nul, qui peut corriger automatiquement l'erreur du système;
• si l'épaisseur est connue, la vitesse du son peut être mesurée en arrière pour améliorer la précision des mesures;
• il dispose de la fonction d'avertissement d'état d'accouplement pour saisir intuitivement l'état de mesure;
• il dispose de la fonction d'indication de puissance, qui peut afficher en temps réel la puissance restante de la batterie.

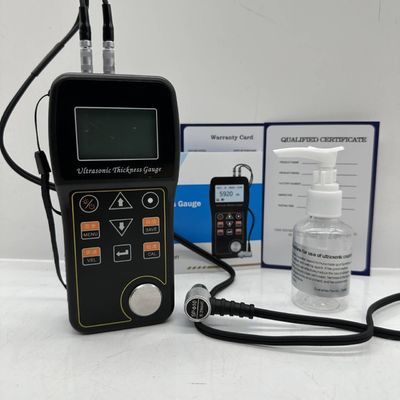

Livraison standard:

Unité principale 1 pc

Probe de type de base 5M 10mm

Couplants

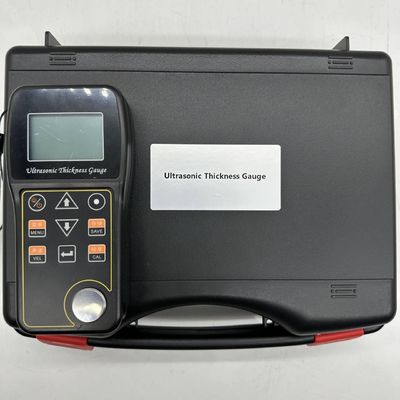

Boîtier de transport

Le manuel

Certificat de calibrage

Logiciels pour PC

Accessoires optionnels:

Différentes sondes

Couplants à haute température

Bloc à chevilles
