Mesure de l'épaisseur de la corrosion par scan C avec TG-M90 à l'aide d'un système de télécommande et sans besoin de raccordement

Mesure de l'épaisseur de la corrosion par scan C avec TG-M90 à l'aide d'un système de télécommande et sans besoin de raccordement
Mesure de l'épaisseur de la corrosion par scan C avec TG-M90 à l'aide d'un système de télécommande et sans besoin de raccordement

Image Grand :  Mesure de l'épaisseur de la corrosion par scan C avec TG-M90 à l'aide d'un système de télécommande et sans besoin de raccordement

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: ISO,CE
Numéro de modèle: TG-M90
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: dans le carton de haute qualité
Délai de livraison: 15 ~ 25 jours ouvrables
Conditions de paiement: LC, T/T, Western Union
Capacité d'approvisionnement: 5 pièces par mois
Contact

Mesure de l'épaisseur de la corrosion par scan C avec TG-M90 à l'aide d'un système de télécommande et sans besoin de raccordement

description de
Dimensions de contrôleur: L220×L145×H60mm Dimensions du corps de la chenille: L350×L330×H230mm
Poids corporel de la chenille: 17KG Distance du câble de commande: 30 m (peut être personnalisé ≤ 50 m)
Rayon de courbure minimum: R : ≥0,75 m (pas de hauteur résiduelle) Vitesse longitudinale: 5 ~ 200 mm/s

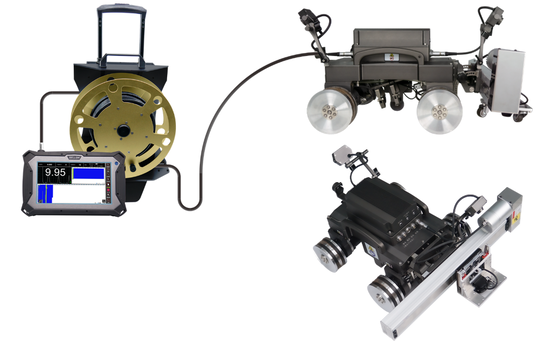

Mesure de l'épaisseur de la corrosion par scan C du robot d'exploration magnétique TG-M90
Ce système avancé de mesure de l'épaisseur de la corrosion élimine le besoin d'échafaudage, de polissage de surface des couches anticorrosion et de couplants.Il permet une détection rapide à distance de la corrosion de l'épaisseur des parois à haute altitude grâce à une technologie ultrasonore électromagnétique innovante.
Configuration du système
Nom de l'article Nom Unité Quantité Nom de l'entreprise
1 Hôte (PC et logiciel) ensemble 1 10Écran de 6 pouces
2 M90D Magnétique Crawler (Module de mesure vidéo et d'épaisseur inclus) ensemble 1
3 Contrôleur pièce 1
4 Cadre de scanner en C/bras de grille transversal pièce 1
5 Mécanisme de marquage des défauts pièce 1 Optionnel
6 Unité de câblage (alimentation électrique, support de câblage, câble de commande) ensemble 1 30m, peut être personnalisé ≤50m
7 Préventif de chute de corde de sécurité métre 30 Peut être personnalisé ≤ 50 m
8 Autres accessoires (plaquettes de démontage magnétiques, etc.) ensemble 1
Principales caractéristiques
Pas besoin d'échafaudage • Pas besoin de polissage de surface • Pas besoin de couplage • Détection de la corrosion à haute altitude télécommandée
  • Des roues à aimants permanents de haute résistance en terres rares assurent la sécurité même en cas de panne de courant
  • Opération à plusieurs positions sur des surfaces ferromagnétiques (horizontale, verticale, inversée)
  • Probes électromagnétiques à ultrasons pour la mesure de l'épaisseur de la corrosion rapide
  • Scan complet des zones soupçonnées de corrosion avec analyse quantitative
  • Affichage standard A, B et C pour une visualisation claire de l'épaisseur
  • Caméra vidéo intégrée pour la surveillance en temps réel des inspections de surface
  • Commande à distance avec piste de balayage prédéfinie pour fonctionnement automatisé
Spécifications de l'explorateur magnétique et de l'hôte
Caractéristiques fonctionnelles
  • Des caméras intégrées à vue avant et à vue arrière pour la surveillance en temps réel
  • Une forte aspiration magnétique avec une capacité de charge vers le haut verticale de 16 kg
  • Positions de mouvement multiples: verticale, horizontale, inclinée et inversée
  • Haute précision de mouvement avec détection de pas programmée au niveau millimétrique
  • Conception compacte avec un petit rayon de rotation pour une manœuvrabilité facile
  • Guidance orientée vers le mouvement avec macrovisualisation
  • Distance de positionnement (erreur ≤ 30 mm) avec marquage de défaut facultatif
  • Mécanisme de serrage de balayage professionnel pour le déplacement stable et l'accouplement de la sonde
  • Sécurité électrique élevée grâce à des câbles spéciaux et une protection contre les fuites
  • Boîte de protection scellée pour EAMT et modules de circuit
Paramètres techniques
  • Hôte: CPU ≥ i5/4GHz quad-core, écran HD haute luminosité de 10,6 pouces
  • Cable de commande: 30 m (personnalisable jusqu'à 50 m)
  • Pistes de mouvement: schémas de balayage linéaires, en zigzag et en forme d'arc
  • Motion longitudinale: vitesse de marche de 5 à 200 mm/s, dégagement de la barrière ≤ 4 mm
  • Paramètre de détection: 300 mm de déplacement total (personnalisable), vitesse 0-80 mm/s
  • La courbure de la surface: R ≥ 0,75 m (sans hauteur résiduelle), R ≥ 1,5 m (avec coutures de soudure)
  • Carrosserie de ramper: 350×330×230 mm, poids de 17 kg, passe à travers des trous de Φ450 mm
  • Contrôleur: 220×145×60mm, écran tactile de 3,5 pouces, poids de 0,4 kg
  • Vidéo: Deux caméras 3MP (2304×1296 résolution)
  • Énergie: AC100-240V, 50/60Hz, consommation ≤ 200VA
  • Conditions de fonctionnement: -10°C à +50°C, humidité ≤ 85%
EAMT Unité de mesure de l'épaisseur
Caractéristiques fonctionnelles
  • Aucune préparation de surface n'est requise - pénètre jusqu'à 4 mm de revêtements
  • Non-perpendiculaire de mesure jusqu'à ± 25° pour un positionnement flexible
  • Formats d'affichage multiples: valeurs numériques, numérisation A, numérisation B basée sur le temps et la distance
  • Algorithmes intelligents avec modes de mesure automatique, à porte unique et à porte double
  • Base de données intégrée de vitesse des ondes de cisaillement du matériau avec des valeurs personnalisables
Paramètres techniques
  • Mesure de l'épaisseur: précision 0,04 mm, portée 2-120 mm (acier)
  • Distance de travail/démarrage: ≤ 4 mm
  • La valeur de l'échantillon est déterminée en fonction de l'échantillon de référence.
  • Plage de vitesse du son: 1000 à 9999 m/s, incrément de réglage de 1 m/s
  • Fonctions de la porte: automatique, manuelle porte simple, manuelle porte double
  • Sonde à ultrasons électromagnétique: aspiration magnétique ≤15N, Φ30×44mm, poids ≤80g
  • Température de fonctionnement: -10°C à +50°C
Logiciel d'analyse des mesures
  • Affichage simultané des résultats de l'analyse de l'épaisseur A, B et C
  • Génération directe d'enregistrements d'essais avec listes de valeurs d'épaisseur pour analyse
  • Compatible avec les systèmes d'exploitation Windows 7-11 (32/64 bits)
Contenu de l'emballage standard
  • Hôte de test (PC et logiciel) - 1 jeu
  • M90D rampe magnétique avec modules vidéo et d'épaisseur - 1 ensemble
  • Contrôleur - 1 pièce
  • Cadre de scanner en C/bras de grille transversal - 1 pièce
  • Mécanisme de marquage des défauts - 1 pièce (facultatif)
  • Unité de câblage avec câble d'alimentation et de commande - 1 ensemble
  • Bloc d'essai standard (acier au carbone Φ20 × 10 mm) - 1 pièce
  • Autres accessoires (plaquettes de démontage magnétiques, etc.) - 1 ensemble
  • Préventif de chute de corde de sécurité - 1 pièce
  • Manuel d'utilisation - 1 livre
  • Rapport d'essai d'usine - 1 exemplaire
  • Boîte de transport anti-vibration - 1 pièce
Scénarios d'application
TG-M90 Magnetic Crawler in industrial corrosion inspection application
