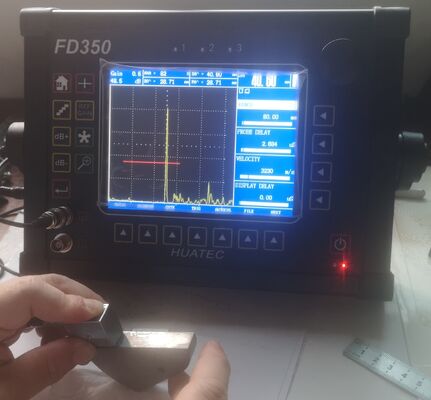

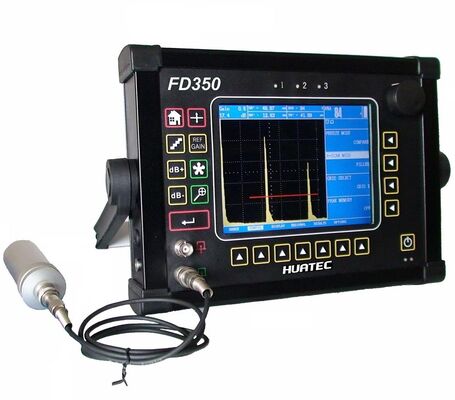

FD350 IP65 Instrument de mesure des défauts et de l'épaisseur par ultrasons 640×480 Color TFT LCD High Sensitivity Surplus Industrial Defect Detector

FD350 IP65 Instrument de mesure des défauts et de l'épaisseur par ultrasons 640×480 Color TFT LCD High Sensitivity Surplus Industrial Defect Detector

Cet instrument est un instrument à ultrasons de détection de défauts et de mesure de l'épaisseur.et une variété de données de mesure de l'épaisseur dans son enregistreur de données.

Informations sur le produit:
·Calibration automatisée Gain automatique
·Réaliser automatiquement des vidéos du processus de test et du jeu
·AWS D1.1,DAC/TCG, JIS DAC/TCG, AVG, DGS, A et B
·capture à grande vitesse et très faible bruit
·Couchage en métal solide (IP65)
·Vie de la forme d'onde à haut contraste depuis un écran lumineux
·Des logiciels et des rapports informatiques puissants peuvent être exportés vers Excel
·Modèle de taille réduite et léger

Indice technique principal:


 Caractéristiques:

Cet instrument étend les performances et la gamme d'applications qui peuvent être satisfaites par un instrument portable.& fiabilité de cette série d'instruments.

The hi-resolution color LCD display with fast 60 Hz update gives an “analog look” to the waveform providing detailed information that is critical in many applications including nuclear power plant inspectionsLes formes d'onde de référence peuvent être affichées et comparées aux A-Scans en direct dans différentes couleurs pour une interprétation facile des résultats des tests.

• Affichage LCD couleur haute résolution (640 x 480 pixels) avec dynamique d'écho

• Utilisation simple avec réglage rapide du bouton rotatif

• Ne pèse que 4,8 livres, avec des piles pour une utilisation pratique partout

• Deux portes de défaut indépendantes avec sorties TTL et analogiques en temps réel pour gérer un large éventail d'applications (plus une troisième porte d'interface optionnelle)

• 200 KHz à 20 MHz avec trois gammes de fréquences sélectionnables pour correspondre à la sonde pour des performances optimales

• Plus de 1K Hz PRF (frequence de répétition d'impulsions) avec toute la gamme en acier élimine “échos fantômes”, ce qui le rend idéal pour des tests de matériaux acoustiquement propres

• Comparer les formes d'onde de référence congelées à des A-Scans en direct en différentes couleurs pour interpréter facilement les résultats des tests

• Enregistreur alphanumérique de données (y compris le format de fichier grille) pour un stockage flexible et pratique des ensembles de données et des lectures d'épaisseur

• DAC/TCG à courbe multiple corrige les variations de distance/amplitude dues à la perte de matériau et à la propagation du faisceau

• 6 heures d'utilisation sur 6,6 Ahr Li. (adaptateur CA pour utilisation sur banc)

• Six schémas d'affichage des couleurs sélectionnables par l'utilisateur et contrôle de la luminosité pour une visualisation facile dans toutes les conditions d'éclairage

• Choisissez parmi 8 couleurs de forme d'onde A-Scan

• Quatre réglages d'amortissement sélectibles (50, 75, 150 et 500 ohms) pour des performances optimales de la sonde

• Les fonctions de déclenchement permettent de déterminer automatiquement la profondeur, la distance de surface, la trajectoire sonore jusqu'aux défauts et la longueur de l'inspection à l'aide de sondes à ondes de cisaillement (faisceau d'angle)

• rectification RF pour les applications d'inversion de phase et de mesure fine

• L'Auto CAL rend l'étalonnage simple et facile

•.040 ‰ de portée minimale (en acier) pour les applications de mesure mince

• fonction d'étape en dB avec six augmentations de gain

• Enregistreur de données d'épaisseur avec nom alphanumérique des identifiants de localisation, format de fichier grille, notes et possibilités d'édition

• Stocker, prévisualiser et modifier des ensembles de données à l'aide des A-Scans pour un rappel rapide et la configuration des instruments

• Le mode spécial "derrière le gel" permet un réglage dynamique de la base de temps sur les écrans A-Scan gelés

• Sac de transport polyvalent et flexible avec ceinture réglable pour faciliter le transport et l'utilisation dans les zones à accès limité

Livraison standard:
Unité principale de détecteur de défauts à ultrasons portable
Manuel d'utilisation
Probe à faisceau droit
Probe à faisceau d'angle ((60 degrés)
Cable de sonde
CD de logiciels pour PC
Cable de série pour PC
Adaptateur de courant alternatif/chargeur
Boîtier de transport

Les accessoires supplémentaires:
Une sonde droite (5MHZ-ф20)
Une sonde droite (2.5MHZ-ф20)
Probe droite (2.25MHZ-ф20)
Pour les appareils de type à moteur à commande numérique:
La sonde d'angle (4MHZ-45 degrés, 8*9 mm)
La sonde d'angle (4MHZ-60 degrés, 8*9 mm)
La sonde d'angle (4MHZ-70 degrés, 8*9 mm)
La sonde d'angle (4MHZ-80 degrés, 8*9 mm)
La sonde d'angle (2MHZ-45 degrés, 8*9 mm)
La sonde d'angle (2MHZ-60 degrés, 8*9 mm)
La sonde d'angle (2MHZ-70 degrés, 8*9 mm)
L'angle de la sonde (2MHZ-80 degrés, 8*9 mm)

Probe T/R (5MHz-ф20 mm, mise au point 15 mm)
Probe T/R (2,5 MHz-ф20 mm, mise au point 15 mm)
Le câble de connexion à la sonde (BNC-BNC)
Cable de connexion à la sonde (BNC-Lemo 00)
Le câble de connexion à la sonde (Lemo 01-BNC)
Le câble de connexion à la sonde (Lemo 01-Lemo 00)
Piles à ion lithium
Adaptateur d'alimentation (4A/9V)
Le câble d'alimentation
Boîtier en cuir
Bloc d'essai V1
Bloc d'essai V2
Les blocs d'essai DAC, ASME, etc.
