TG-5100D en temps réel A Scan et B Scan à travers le revêtement Ultrasons épaisseur gauge

TG-5100D en temps réel A Scan et B Scan à travers le revêtement Ultrasons épaisseur gauge
TG-5100D en temps réel A Scan et B Scan à travers le revêtement Ultrasons épaisseur gauge

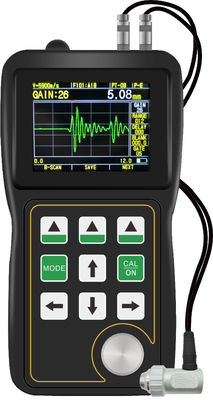

Image Grand :  TG-5100D en temps réel A Scan et B Scan à travers le revêtement Ultrasons épaisseur gauge

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: ISO,CE
Numéro de modèle: TG-5100D
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: en carton
Délai de livraison: 5-7 jours après paiement
Conditions de paiement: LC, T/T, Western Union
Capacité d'approvisionnement: 50 ensembles par mois
Contact

TG-5100D en temps réel A Scan et B Scan à travers le revêtement Ultrasons épaisseur gauge

description de
Nom du produit: Jauge d'épaisseur à ultrasons Afficher: 2Écran OLED couleur de 4 pouces TFT QVGA ((320×240) avec un rapport de contraste de 1010:1
Principe de fonctionnement: Méthode d'impulsion/écho/écho ultrasonique utilisant une sonde à double cristal Plage de mesure: 0,5 à 508 mm (0,025 à 20,00 pouces)
Mettre en évidence:

mesureur d'épaisseur par ultrasons avec A Scan

,

Dispositif de mesure de l'épaisseur du revêtement à travers

,

B Équipement d'essai par ultrasons par balayage

TG-5100D Épaisseur d'ultrasons en temps réel avec balayage A et B à travers le revêtement


Fonctionnalités principales

1. Menu de configuration de paramètres simple à un niveau
2. Balayage A en temps réel. L'utilisateur peut voir la forme d'onde du signal ultrasonore directement sur l'écran, ce qui permet de vérifier l'exactitude de la lecture d'épaisseur, d'analyser la cause du problème et d'aider l'utilisateur à trouver une solution au problème.
3. Lorsque la sonde est couplée à la pièce, la valeur d'épaisseur s'affiche en police blanche.
4. Alarme d'épaisseur : la limite d'épaisseur d'alarme peut être définie, et la couleur de la lecture d'épaisseur peut être modifiée dynamiquement pendant l'alarme.
5. Mode maximum : capture les valeurs maximales et minimales pendant le processus de mesure
6. Mode différence : Obtient la différence entre la valeur de mesure d'épaisseur actuelle et l'épaisseur nominale, ainsi que le pourcentage de la valeur de différence par rapport à l'épaisseur nominale
7. Prend en charge les unités d'épaisseur en millimètres et en pouces
8. Fonction de stockage de données de grande capacité : peut stocker 100 000 valeurs d'épaisseur
9. Peut pénétrer le revêtement sur la surface de la pièce, mesurer directement l'épaisseur du substrat
10. L'utilisateur peut choisir la résolution de mesure en système métrique x. XX et X.X, et en système impérial x. XX et X.X
11. Interface multilingue en option
12. Autonomie en veille jusqu'à 35 heures



Paramètres techniques

Affichage

Écran couleur OLED TFT QVGA (320x240) de 2,4 pouces avec un rapport de contraste de 1010:1

Principe de fonctionnement

Méthode ultrasonore impulsion/écho/écho utilisant une sonde à double cristal

Plage de mesure

0,5 à 508 mm (0,025 à 20,00 pouces)

Résolution de mesure

0,01 ou 0,1 mm (0,001 ou 0,01 pouce)

Unité

Millimètre ou pouce

Mode d'affichage

Mode valeur d'épaisseur, mode capture min/max, mode différence/réduction

Correction du trajet en V

La correction automatique du trajet en V compense la non-linéarité de la sonde jumelle

Taux de mise à jour de la mesure

Optionnel 4 Hz, 8 Hz ou 16 Hz par seconde

Plage de vitesse des matériaux

500-9999 m/s,0,0179-0,3937 pouces/u

Langue de travail

Chinois/Anglais/Français (en option)

Réglage d'alarme

Alarme max/min, changement dynamique de la couleur de la lecture d'épaisseur en cas d'alarme

Alimentation

Deux piles AA de 1,5 V

Temps de fonctionnement

Deux piles AA, plus de 35 heures d'autonomie

Arrêt de l'instrument

Arrêt automatique en option après aucune opération pendant 5, 10 ou 20 minutes, ou arrêt manuel

Taille

-10 à +50 °C, jusqu'à 20 °C avec des exigences spéciales

Poids

153 mmx76 mmx37 mm (HxLxP)

Durée de conservation

Batterie incluse 280 g

Garantie

12 mois



Livraison standard

Unité principale TG-5100D

Sonde avec câble

Accouplant

Boîtier de transport

Manuel d'instructions

Certificat de calibration

Accessoires en option

Sonde haute température

Sonde pour fonte

Sonde pour tube étroit

Sonde miniature

Câble de sonde

Bloc d'étapes

Gaine en caoutchouc





Sonde avec plage de mesure

Sonde décrite

Fréquence(MHz)

Diamètre de la zone de contact

Plage de mesure

(En acier)

Contact autorisé  Température

Sonde pour fonte ZT12

2

16,2 mm

(4,0~508,0)mm

(-10~60)°C

Sonde standard PT12

5

13,5 mm

(1,2~200,0) mm

(-10~60)°C

Sonde standard PT08

5

11 mm

(0,8~100,0) mm

(-10~60)°C

Sonde standard TC510

5

13,5 mm

(1,0~270,0) mm

(-10~70)°C

Sonde pour tube à petit cristal PT06

7,5

8 mm

(0,8~30,0) mm

(-10~60)°C

Sonde miniature PT04

10

6 mm

(0,7~12,0) mm

(-10~60)°C

Sonde haute température

5

14 mm

(4,0~80,0) mm

Inférieur à 480°C

 TG-5100D en temps réel A Scan et B Scan à travers le revêtement Ultrasons épaisseur gauge
