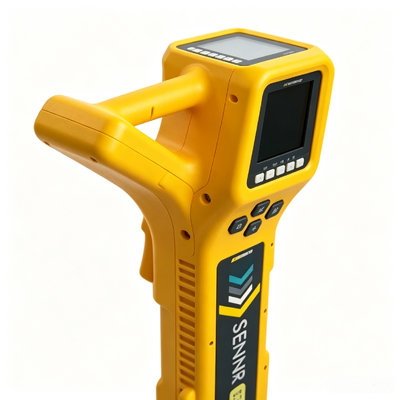

HD-170PCM Détecteur de revêtement de pipeline enterré PCM Mapper de courant de pipeline avec ACVG A Frame

HD-170PCM Détecteur de revêtement de pipeline enterré PCM Mapper de courant de pipeline avec ACVG A Frame

Résumé:

Le détecteur d'état du revêtement anticorrosion intégré HUATEC peut inspecter les pipelines enfouis sans excavation,évaluer quantitativement les dommages causés par le revêtement anti-corrosion extérieur des pipelines enterrésCette technologie de détection peut être utilisée non seulement comme moyen d'inspection et d'acceptation pour les pipelines nouvellement achevés,mais aussi pour la surveillance régulière des pipelines en exploitation. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsIl est largement applicable à l'évaluation de la qualité des revêtements anti-corrosion externes pour les pipelines anti-corrosion de pétrole, de gaz naturel, de gaz urbain et d'eau du robinet, etc.

Paramètres techniques:

Caractéristiques:

* Filtre numérique DSP à bande passante ultra-étroite 0.2HZ à boucle fermée en phase

* Le récepteur à haute sensibilité améliore considérablement la profondeur et la distance de détection.

* Détecteur ACVG (A-frame) indépendant, pas besoin de se connecter au récepteur, fiabilité élevée;

*Le cadre en forme de A a les fonctions d'affichage de la tension de la batterie, mesure de la valeur en dB de la taille du point de détérioration de la couche anticorrosion,et indication de la direction du point de détérioration de la couche anticorrosion.

* Fonction de positionnement GPS, cartographie automatique des itinéraires des pipelines;

* Les flèches gauche et droite indiquent la position du pipeline, permettant une localisation rapide du pipeline.

*Le logiciel d'analyse des données peut exporter les données d'enregistrement originales et générer automatiquement des rapports de détection.

*Le logiciel d'analyse des données peut calculer la valeur Y du taux d'atténuation du courant, la valeur P de la densité des points de dégradation du revêtement anticorrosion,et la valeur Rg de la résistivité isolante du revêtement anticorrosion.

*Les résultats d'exportation du logiciel d'analyse des données sont conformes à la norme nationale (GB/T 19285-2014).

*Le logiciel d'analyse des données est certifié par un certificat d'enregistrement de droits d'auteur.

Principe de fonctionnement

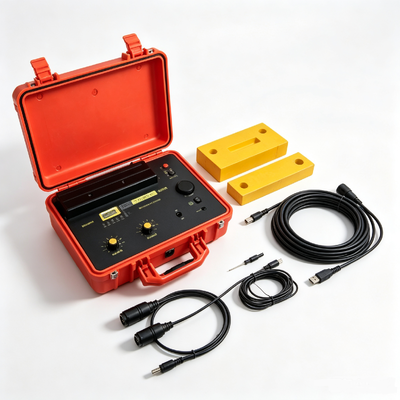

Le HD-170PCM est constitué de trois parties: l'émetteur, le récepteur et le détecteur (A-frame).et le récepteur portable est utilisé pour suivre les voies des pipelinesL'intensité du courant sur le pipeline diminue avec l'augmentation de la distance.Le matériau des tuyaux et l'environnement du sol restent inchangésEn revanche, si le revêtement anticorrosion est endommagé, par exemple en raison du vieillissement, il peut être utilisé pour la déformation de la couche anti-corrosion.écailler, et la performance d'isolation est pire, la perte de courant sera plus sévère et l'atténuation sera plus grande.

Lorsque le signal à très basse fréquence (CP) proche du signal en courant continu est chargé sur le pipeline,le gradient de tension formé par le point endommagé de la couche anticorrosion du pipeline et le sol établit en conséquence une distribution du champ électrique au sol au-dessus du pipelineEn général, plus la zone exposée est grande, plus la tension est élevée et plus la densité de courant est élevée au sol au-dessus du conduit.plus la densité de courant à proximité est grandeL'instrument de sonde détecte la position du pipeline, en maintenant le détecteur à la position du pipeline. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

Logiciel d'évaluation:

1. Vue générale du logiciel

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, les informations relatives à la profondeur enfouie, l'information actuelle dans le tuyau, la taille du point de détérioration de la couche anticorrosion, etc.),conformément à la norme nationale (GB/T 19285-2014) et aux normes industrielles pertinentes, fournir le rapport d'évaluation du revêtement anticorrosion de la section de tuyauterie testée (rapport graphique, rapport textuel), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: surveillance de la couche anticorrosion, réparation locale de la couche anticorrosion, révision majeure de la couche anticorrosion, etc. et peut être imprimée sous forme de rapport,fournir une base de référence fiable aux propriétaires de pipelines et faciliter l'archivage.

2Fonctions logicielles

Sur la base des données de mesure sur place du pipeline enterré par le récepteur (tels que le courant, la profondeur d'enterrement, la longitude et la latitude, la distance, la taille du point de dégradation, etc.),des courbes et des rapports pertinents sont générésLe logiciel a les fonctions suivantes:

1Il peut être connecté au récepteur du compteur de pipeline, et les données actuelles, la profondeur d'enterrement de pipeline, longitude et latitude,la distance et d'autres données enregistrées au cours du processus de mesure peuvent être importées dans le logiciel (ou les données pertinentes collectées sur place peuvent être entrées manuellement)Pendant ce temps, dans l'état connecté, les données enregistrées dans l'instrument peuvent être effacées.

2Une fois les données importées, le logiciel peut calculer la valeur Y du taux d'atténuation actuel, la valeur P de la densité des points de détérioration de la couche anticorrosion,et la résistance d'isolation Rg de la couche anticorrosion basée sur les données importées.

3Les données importées et les données après les calculs pertinents peuvent être modifiées.

4. Les données peuvent être parcourues et les données enregistrées peuvent être affichées sous forme de tableaux statistiques.Le rapport formé doit être enregistré au format document word ou au format document PDF.
