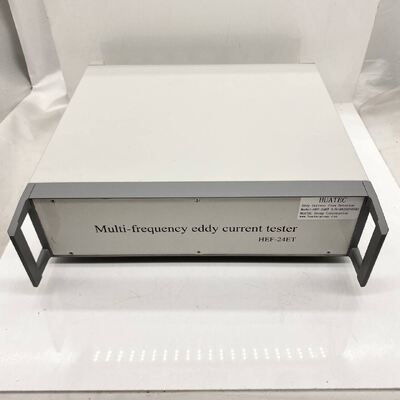

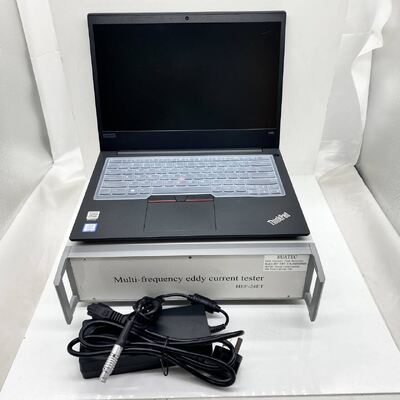

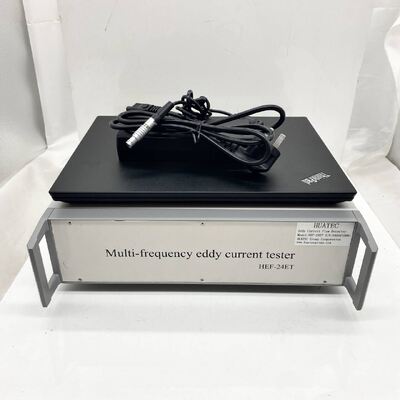

HEF-24ET Testeur de courants de Foucault à champ éloigné multifréquence
Le HEF-24ET est un système complet de test par courants de Foucault. Intégré aux systèmes conventionnels de test par courants de Foucault multifréquence, multicanal, il peut également être transformé en un appareil de test par courants de Foucault intelligent, polyvalent et haute performance.
Spécification
1. Deux fréquences sélectionnables indépendamment
2. Unité de mélange (mélangeur automatique)
3. Mémoire de trace en temps réel de 4 signaux de courants de Foucault
4. Stimulus de sonde réglable, 1-8
5. Équilibrage électronique numérique/analogique rapide
6. Affichage du plan d'impédance à quatre traces et de huit courbes internes
7. Affichage de balayage temporel.
8. Fonction de suppression retardée du chemin de mémoire
9. Dialogue homme-machine piloté par menu (en anglais).
10. Le système d'exploitation est WinXp, Win7, Win8
11. Mesures automatiques d'amplitude et de phase du signal, et lecture lente (réglable) des signaux de courants de Foucault
12.Fonction d'analyse de configuration
13. Peut être équipé d'accès aux formes absolue, différentielle et auto-comparaison, y compris les sondes de type traversant, interpolé, plat, ponctuel, rotatif et autres
14. Avec une alarme unique à amplitude/phase non constante dans le domaine phase/amplitude
15. Port de sortie d'alarme matériel multiple
16. Sortie d'alarme en temps réel, sortie d'alarme retardée
17. Stockage de masse possible pour diverses procédures de test et données de test
18. Affichage C-scan
19. Affichage automatique des courbes de phase/profondeur de défaut
20. Affichage sur un seul écran du schéma de coupe transversale d'une canalisation en service, du numéro de rang des tubes testés et des signaux de test par courants de Foucault.
21. Marquages classifiés du schéma de coupe transversale du tuyau, pour former une carte d'aperçu du test par courants de Foucault d'une canalisation en service
22. Résultats de test statistiques classifiés (affichage de tableaux et d'histogrammes), pour faciliter l'analyse cumulative des résultats de test
23. Affichage automatique du calendrier et de l'heure
24. Système d'analyse de données en option
| Plage de fréquences |
50 Hz ~ 10 MHz |
| Plage de gain |
0 ~ 99 dB réglable en continu, chaque fichier de travail par pas de 0,1 dB |
| Rotation de phase |
0 ~ 359 ° réglable en continu, précision 1 °. Lors du processus de réglage de la phase, l'écran affiche instantanément le changement de phase dans l'impédance après les plans et les valeurs d'amplitude et de phase du signal de courants de Foucault, pratique et intuitif |
| Filtrage numérique : Passe-bas |
0 Hz ~ 2000 Hz, Passe-haut : 0 Hz ~ 2000 Hz |
Applications

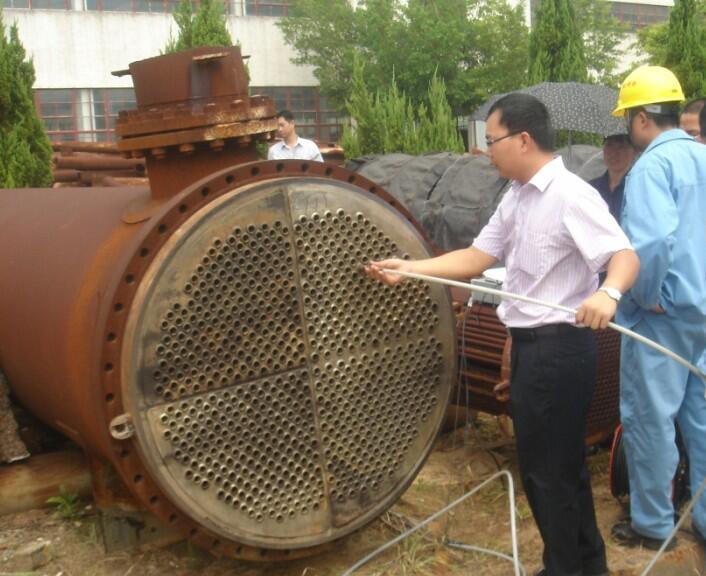

Particulièrement applicable aux départements de l'énergie nucléaire, de l'électricité, de la pétrochimie, de l'aérospatiale, de l'aviation et autres pour la détection de défauts et la mesure d'épaisseur de paroi de tubes en cuivre, titane, aluminium, zirconium et autres pièces métalliques en service, ainsi que pour le test, l'analyse et l'évaluation de divers pipelines ferromagnétiques.
