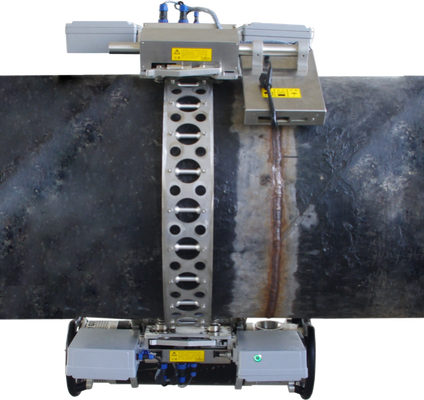

Le système d'imagerie numérique HDR-01 comprend un PC distant, un chariot de carte d'imagerie DR, un chariot de machine de radiographie externe, une chenille de pipeline de prise de vue interne et d'autres systèmes.
Le système peut présenter visuellement les résultats de l'inspection des soudures des pipelines dans l'ordinateur en temps réel et permet aux opérateurs de juger les résultats de l'inspection sur site. Dans le même temps, les résultats des tests sur site peuvent être récupérés à distance, enregistrés pour enregistrement, ou les résultats peuvent être directement vérifiés par des experts. Le système peut imprimer directement les informations de position et d'emplacement du site, l'heure, le numéro de port de soudage du chantier et certaines informations connexes sur l'image sans modification, évitant ainsi complètement le suspect de tricherie.
Le système est composé des éléments suivants : PC distant, chariot de carte d'imagerie DR, chariot de machine de radiographie externe, chenille de pipeline de prise de vue interne et autres systèmes. Grâce au réseau local sans fil, le contrôle et l'acquisition (transmission) de la carte peuvent être effectués en même temps. Le personnel peut contrôler à distance l'ordinateur pour terminer l'inspection de la soudure du pipeline et enregistrer l'image originale pour la récupération et le film plat. L'image du système est claire et l'évaluation à double fil répond et dépasse pleinement les exigences des normes nationales.
Composition de l'équipement
Le système est composé de deux parties : un équipement de tir en tube et un équipement de tir extérieur.
Composition de l'équipement de tir interne :
Chenille de pipeline à rayons X haute fréquence, chenille de paroi extérieure de pipeline (portant un détecteur à écran plat, un routeur central, un automate informatique inférieur), un détecteur à écran plat DR, un poste de travail PC (logiciel d'acquisition et de traitement d'images numériques).
Composition de l'équipement de tir en extérieur :
Voiture d'escalade de mur extérieur de pipeline (transportant un détecteur à écran plat, un routeur central, un automate d'ordinateur inférieur IP10), un détecteur à écran plat DR, une voiture d'escalade de mur extérieur de pipeline (générateur de rayons X haute fréquence directionnel, routeur auxiliaire, automate d'ordinateur inférieur IP11), adaptateur de contrôle haute fréquence portable, câble de données, cordon d'alimentation, poste de travail PC (logiciel d'acquisition et de traitement d'images numériques), poste de travail PC (logiciel d'acquisition et de traitement d'images numériques).
Liste de configuration des équipements :
|
Numéro de série
|
Nom
|
spécification
|
Origine
|
Quantité
|
|
1
|
Voiture grimpante sur la paroi extérieure du pipeline (portant une carte d'acquisition d'images)
|
PC10
|
Dandong
|
1 ensemble
|
|
2
|
Voiture grimpante sur la paroi extérieure du pipeline (portant un appareil à rayons X)
|
PC11
|
Dandong
|
1 ensemble
|
|
3
|
Détecteur à écran plat
|
Selon le choix de l'utilisateur, le prix est différent
|
Dandong
|
1 ensemble
|
|
4
|
Logiciel d'acquisition et de traitement d'images numériques
|
|
Dandong
|
1 ensemble
|
|
5
|
Poste de travail d'acquisition d'images
|
Précision 3530
|
|
1 ensemble
|
|
6
|
Machine à rayons à pression constante haute fréquence
|
D300G
|
Dandong
|
1 unité
|
|
7
|
glissière
|
φ711mm
|
Dandong
|
1 ensemble
|
