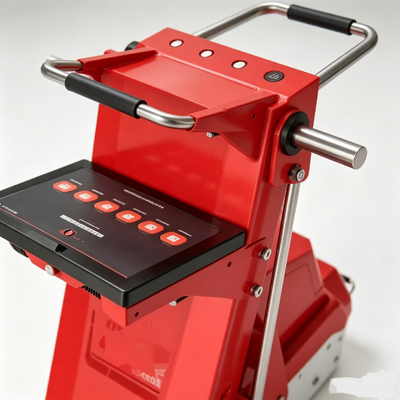

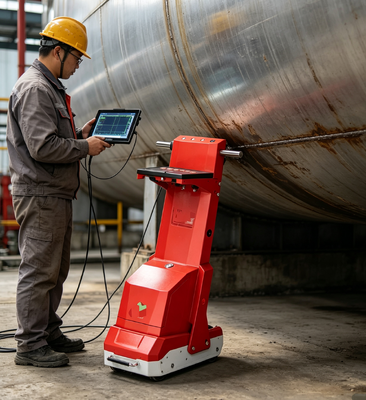

HMFL-M900 Détecteur de détection de fuite de flux magnétique de plaque du fond du réservoir 300 mm Largeur de balayage Machine de test de corrosion TMR NDT

2.1.2 Il a la fonction d'affichage en temps réel du niveau de la batterie ;

2.1.3 Les données peuvent être stockées et rejouées ;

2.1.4 Autonomie de la batterie : une batterie de 12V 33Ah peut assurer un fonctionnement continu pendant 10 heures.

2.2 Indicateurs de performance de l'unité d'excitation et de détection :

2.2.1 Principe de fonctionnement : test non destructif intégré de fuite de flux magnétique, acquisition et traitement de signal de fuite de flux magnétique, et analyse intelligente des données ;

2.2.2 Méthode de magnétisation : magnétisation par aimant permanent en néodyme-fer-bore ;

L'instrument dispose de 96 canaux d'entrée de signal.

★

2.2.4 Largeur de balayage 300 mm ;

2.6 Autres indicateurs de performance : 2.2.5 Épaisseur de test : 6-20 mm

2.6 Autres indicateurs de performance :2.2.6 Peut pénétrer 6 mm de matériaux non ferromagnétiques ;2.2.7 L'unité de canal d'excitation et de détection adopte la technologie de magnétorésistance tunnel (TMR) pour détecter les signaux de fuite magnétique. Comparés aux capteurs à effet Hall, les capteurs magnétiques TMR ont une sensibilité 5 à 6 fois supérieure, une excellente stabilité thermique et un rapport signal/bruit élevé ;2.2.8 L'espacement entre les réseaux de capteurs magnétiques est de 10 mm, et l'encodeur de déplacement collecte des données tous les 1,5 mm de mouvement ;

★

2.2.9 Sensibilité de détection : réduction de 20 % de l'épaisseur de paroi (épaisseur : 6-16 mm)

réduction de 40 % de l'épaisseur de paroi (épaisseur 16,5-20 mm) ;

2.6 Autres indicateurs de performance : 2.2.10 a la capacité de localiser rapidement les défauts individuels, avec une précision de positionnement de

≤

2.6 Autres indicateurs de performance :★ 2.2.11 a la capacité de distinguer la corrosion sur les surfaces supérieure et inférieure, et peut déterminer la distribution de l'emplacement et de la taille de la corrosion sur les surfaces supérieure et inférieure du fond du réservoir.2.3 Indicateurs de performance de l'unité d'entraînement

2.6 Autres indicateurs de performance :2.3.2 Le système d'entraînement moteur dispose d'une fonction de régulation de vitesse, qui peut ajuster la vitesse en fonction des besoins de chaque opérateur, réduisant ainsi l'intensité du travail des opérateurs ;

2.3.3 Vitesse de détection : la vitesse peut être ajustée de 0 à 0,6 m/s.

2.4 Indicateurs de performance du logiciel système (logiciel d'acquisition de données, logiciel d'analyse de données et logiciel de traitement graphique) :2.4.1 Le système logiciel est affiché en chinois pur et peut détecter rapidement et de manière exhaustive l'ensemble du fond du réservoir, juger s'il y a de la corrosion et déterminer le degré de corrosion. Il peut réaliser la collecte, l'affichage, l'analyse, le stockage et la lecture de données en temps réel, ainsi que l'édition de données. Il peut automatiquement dessiner des cartes du fond du réservoir, des vues d'ensemble du réservoir, des vues de panneaux individuels, ajouter des plaques annulaires, et peut afficher et analyser en temps réel en utilisant des valeurs seuils de défaut et des modes de détection continue ;★

2.4.2 Logiciel de traitement de données PC indépendant, capable de gérer les erreurs de manipulation lors des tâches de détection, de traiter efficacement les données de détection, et adaptable à divers modèles d'ordinateurs de bureau et portables de bureau ;

2.4.3 Exécutez le logiciel d'acquisition de données et le logiciel d'analyse sur la plateforme PC sous la plateforme Windows. Le logiciel de reporting système peut afficher automatiquement les résultats de détection de l'ensemble du fond du réservoir de manière graphique, localiser la zone de corrosion, et utiliser différentes couleurs pour distinguer la gravité de la corrosion ;

2.4.4 Équipé d'ordinateurs industriels tactiles robustes et durables pour une utilisation facile dans les environnements difficiles des réservoirs de stockage. Capable de collecte, de stockage, d'affichage et d'analyse de données en temps réel, le logiciel d'acquisition de données du système peut non seulement obtenir tous les signaux du champ magnétique de fuite, mais aussi afficher l'emplacement spécifique des défauts et la gravité de la corrosion en temps réel ;★

2.4.5 Génère automatiquement un rapport de détection pour l'ensemble du fond du réservoir, conçoit et ajoute une fonction de patch, avec la capacité de compter les défauts entre l'ensemble du réservoir et le panneau individuel, et de comparer l'ensemble du réservoir et le panneau individuel ;

2.6 Autres indicateurs de performance : 2.4.6 Paramètres multilingues pour le logiciel d'exploitation, en option (simplifié, traditionnel, anglais).

2.5 Indicateurs fonctionnels :

★

2.5.1 La poignée de l'instrument a une fonction de pliage, qui peut éviter la tige de support du toit flottant lors de la détection des réservoirs à toit flottant après pliage, réduisant ainsi les angles morts de détection ;

2.6 Autres indicateurs de performance : 2.5.2 Nouvelle fonction d'éclairage de focalisation directionnelle LED avant et arrière, qui peut détecter les directions avant et arrière et rendre le fond clairement visible lorsque la lumière de détection dans le réservoir est insuffisante ;

2.5.3 L'instrument dispose d'une technologie d'élimination des étincelles électriques, qui peut prévenir les accidents causés par des étincelles électriques lors du remplacement de la batterie ;

2.6 Autres indicateurs de performance :2.5.5 Adopte le système de contrôle de circuit matériel de dernière génération, modularise et isole chaque partie du circuit, améliore la stabilité du produit et réduit le risque d'erreur de manipulation manuelle lors de l'utilisation de l'instrument.

2.6 Autres indicateurs de performance :2.6.1 Poids de l'instrument : ne dépassant pas 65 kg ;

2.6.2 Boîte d'emballage : conforme aux normes de transport aérien international IATA.

Liste de configuration :

1 détecteur de fuite magnétique pour fond de réservoir

2 ensembles de logiciels de collecte, d'analyse, de traitement et de reporting de données

3 ensembles de logiciels de traitement de données PC

4 alimentations, 2 pièces
