Détecteur de défauts à particules magnétiques portable multifonction HCDX-IISC à courant réglable avec effet de démagnétisation

Détecteur de défauts portable multifonction à particules magnétiques HCDX-IISC à démagnétisation réglable par courant

Introduction:

Le détecteur de défauts à poudre magnétique composite HCDX-IISC adopte un interrupteur sans contact à contrôle au silicium, avec un faible bruit, une forte force magnétique, une longue durée de vie et une utilisation simple, adapté à une utilisation sur le terrain et en laboratoire. L'instrument adopte une configuration combinée, et les utilisateurs peuvent choisir la sonde librement selon leurs besoins. Les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

La série HCDX-IISC a une fonction de démagnétisation et un courant réglable.

Un microcontrôleur 8 bits est adopté comme contrôleur par ce détecteur de défauts à particules magnétiques (avec le circuit à phase contrôlée), et la régulation continue du courant de magnétisation peut être réalisée grâce à la collecte précise du signal de passage à zéro de la tension alternative et du signal de régulation du courant. De plus, il est équipé de la fonction de démagnétisation ; la fonction de démagnétisation peut être activée après avoir choisi le mode de démagnétisation et appuyé sur le bouton de déclenchement. De plus, le programme du microcontrôleur peut bénéficier de mises à niveau gratuites à vie, et les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

Application:

Principalement utilisé pour détecter les fissures de surface et de subsurface des pièces ferromagnétiques.

Chaudières à pression, structures en acier, pièces forgées, pièces moulées, pièces soudées, pièces usinées, etc.

Introduction aux sondes standard pour le modèle HCDX-IISC:

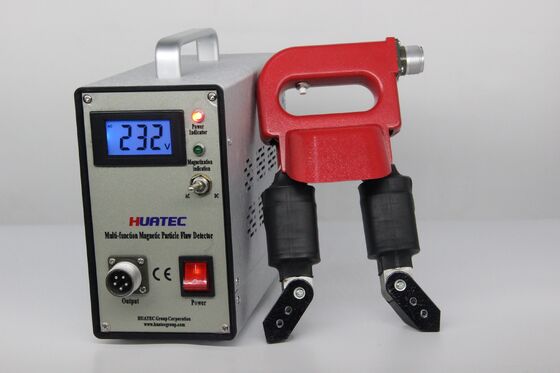

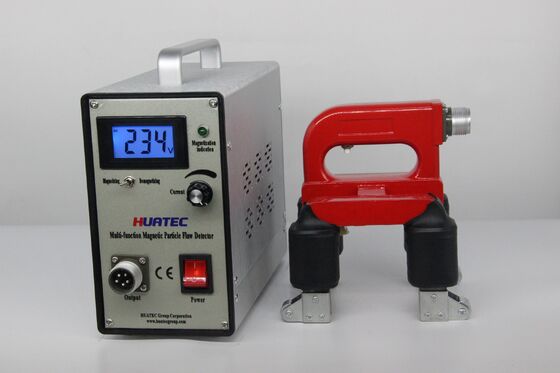

Sonde de type D (sonde à joug électromagnétique) : équipée d'articulations mobiles, peut magnétiser et détecter la pièce de surface.

Sonde de type A (sonde en fer à cheval) : adaptée à toutes sortes de soudures d'angle, aux coins intérieurs et extérieurs de grandes pièces pour une inspection de magnétisation locale, équipée de lumières de travail.

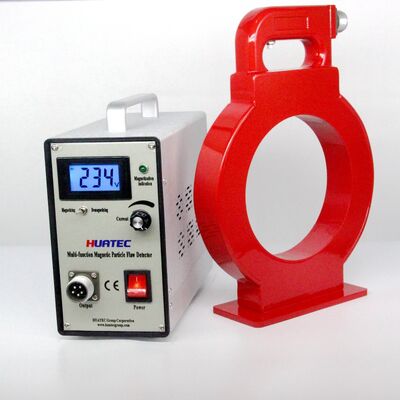

Sonde de type O (bobine annulaire) : elle est adaptée à la détection de fissures circonférentielles de la pièce, et elle est très sensible aux fissures causées par la fatigue de la pièce. De plus, elle peut démagnétiser la pièce à distance.

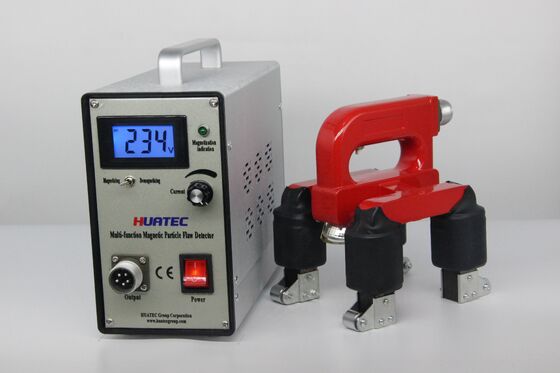

Sonde de type E (sonde à champ magnétique rotatif) : effectue une détection de défauts complète pour toutes sortes de soudures droites, de soudures de circonférence, de soudures bout à bout et de surfaces planes et courbes de grandes formes géométriques. La sonde est équipée de rouleaux, ce qui facilite l'opération et augmente la vitesse. La sonde est équipée de lumières de travail pour une observation facile.

Paramètres techniques:

Alimentation : 220V AC ± 10% 50HZ 5A

Sortie : 38V AC 10A

Les sondes de type A, D, E, O sont optionnelles et disponibles

Vitesse d'inspection : Tension de fonctionnement : 38 V gauche, 26 m/min

Élévation de température de la sonde : ≤60°C

Cycle de travail : il est recommandé de travailler pendant une longue période de fonctionnement continu : temps de magnétisation ≤3 secondes, temps d'intervalle Tension de fonctionnement : 38 V gauche, 25 secondes

Poids : environ 6,5 kg (unité principale)

Dimensions du contrôleur : 95x45x75mm (L*l*H)

Dimensions de la mallette de transport : 170x140x70mm (L*l*H)

 Paramètres de toutes les sondes optionnelles :

Sonde à joug de type D 1

Sonde de type A Sonde O

1

Sonde D    Sonde O

Sonde de type O    Sonde O

Le câble d'alimentation    Sonde O

Le câble de la sonde    Sonde O

Étalon standard 1Manuel d'utilisationSonde O

Certificat

          Sonde O

Accessoires optionnels :Sonde de type ASonde O

Sonde E

Sonde D

Poids mort

Étalon de test

Lampe UV
