Bloc d'étalonnage pour pénétrant DPI de type 2, acier inoxydable, nickel-chrome

Bloc de référence pour pénétrant de type 2, acier inoxydable, nickel-chrome, défauts en étoile

La norme ISO 3452-3: 2013 décrit deux types de blocs de référence - les blocs de référence de type 2 sont destinés à l'évaluation de routine des performances des systèmes de ressuage.

Le bloc de référence de type 2 est fabriqué en acier inoxydable plaqué d'une couche de nickel puis d'un alliage de chrome dur.

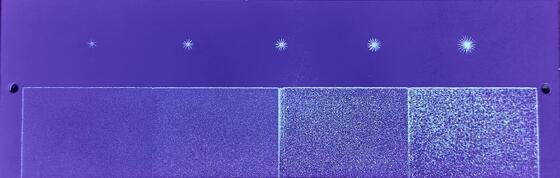

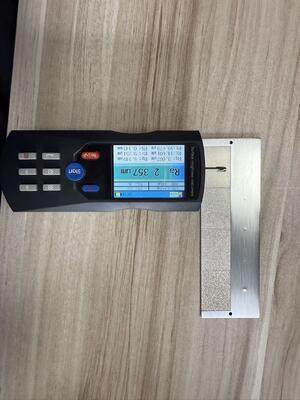

Cinq défauts en forme d'étoile de diamètres allant de 3,0 à 5,5 mm ont ensuite été produits artificiellement dans cette couche, les cinq défauts étant uniformément placés selon leurs tailles. Pour évaluer la lavabilité*, le bloc de référence de type 2 comprend quatre zones adjacentes avec des rugosités de R = 2,5 µm, 5 µm, 10 µm et 15 µm. Le plus petit défaut étant situé à côté de la zone présentant la plus petite rugosité.

Remarque : Diamètre des cinq zones de fissure en mm, tolérance ±10%

La pièce d'essai en acier inoxydable chromé à cinq points est une pièce d'essai de type II de la série de détection de défauts par pénétration. Elle est produite selon les normes GB/T18851-2008 et EN ISO3452-3:2013. Elle a passé l'évaluation de l'industrie nationale en décembre 2002. Le bloc d'essai répond aux exigences des normes GB/T18851-2008, EN ISO3452 et ASME. La valeur mesurée réelle du défaut artificiel est basée sur le certificat ISO 10474 ou EN 10204 type 3.1.

Pour la mesure des diamètres, un pénétrant fluorescent de niveau 2, de l'eau et un révélateur sec ont été utilisés ; un pénétrant coloré de niveau 2 a été utilisé. (Mise à jour avec la condition réelle, le grade du matériau a été utilisé)
