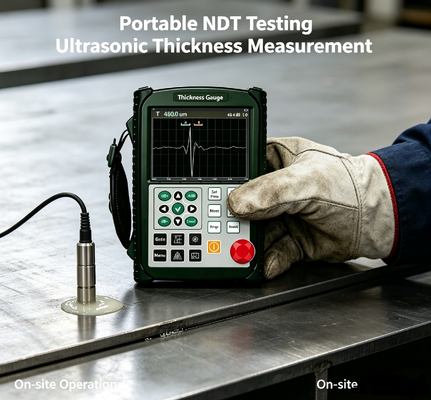

TG‐UT10 Portable Multifonctionnel Ultrasonique Détection de défaut Épaisseur de calibre 12 bits Prélèvement à grande vitesse A-Scan B-Scan Forme d'onde
★Interactions guidées à l'écran et à la boîte de dialogue pour l'étalonnage des sondes et autres opérations; aucune référence manuelle n'est requise.
★Taux de répétition: réglable de 16 Hz à 10000z pour le balayage à grande vitesse.
★Le rapport signal/bruit ultra-haute offre des formes d'onde claires et stables.
★Échantillonnage à haute vitesse 12 bits AD, compatible avec les sondes de 15 MHz pour la détection de minuscules défauts avec une sensibilité et une résolution supérieures.
★Un boîtier IP65 construit en composite allié silicone; robuste, à l'épreuve de la poussière et à l'épreuve de l'eau.
★Jusqu'à 10 heures de fonctionnement continu avec une seule batterie.
★Résolution de mesure jusqu'à 0,001 mm. Épaisseur mesurable minimale: 0,15 mm (acier), 0,05 mm (plastique). Capable de mesurer efficacement à travers des couches de revêtement.
Spécifications techniques
|
Nom de l'article
|
Spécification
|
|
Portée de détection
|
0.15 mm ~ 10 m (onde longitudinale dans l'acier); mode de transmission jusqu'à 30 m (extensible)
|
|
Plage de vitesse sonore
|
100 ~ 20000 m/s
|
|
Taux de répétition du pouls
|
10 à 3000 Hz, réglable
|
|
Dimension dynamique
|
≥ 38 dB
|
|
Erreur de linéarité verticale
|
≤ 1,5%
|
|
Erreur de linéarité horizontale
|
≤ 0,2%
|
|
Résolution
|
> 40 dB (sonde 5P14)
|
|
Marge de sensibilité
|
> 66 dB (Φ2 trou à fond plat à une profondeur de 200 mm)
|
|
Suppression numérique
|
080%, sans altérer la linéarité ni le gain
|
|
Types de sondes
|
Probe à faisceau droit, sonde cristalline, sonde de pénétration
|
|
Portes
|
Porte d'entrée, porte de perte d'écho; modes porte simple / porte double
|
|
Alerte électrique
|
Alerte de bourdonnement, alarme d'indicateur LED
|
|
Énergie
|
DC 9 V
|
|
Durée de la batterie
|
10 heures
|
|
Les dimensions
|
250 × 165 × 40 mm
|
|
Le poids
|
10,0 kg
|
|
Température de fonctionnement
|
- 10°C~ 50 ans °C
|
|
Humidité relative
|
RH de 20 à 95%
|
|
Amplitude du pouls
|
100 V, 200 V, 300 V, 400 V, 500 V sélectionnables; large compatibilité avec la sonde
|
|
Largeur d'impulsion
|
Réglable en continu dans un intervalle de 0,03 à 0,51 μs pour faire correspondre des sondes de fréquences différentes
|
|
Amortissement de la sonde
|
50 Ω, 100 Ω, 150 Ω, 400 Ω en option pour des exigences de sensibilité et de résolution variées
|
|
Prélèvement en temps réel sur le matériel
|
Convertisseur AD haute résolution de 12 bits, fréquence d'échantillonnage de 400 MHz pour une reproduction de forme d'onde hautement authentique
|
|
Modes de détection
|
Détection de demi-onde positive, demi-onde négative, pleine onde, RF
|
|
Fréquence de la sonde
|
0.2 MHz à 15 MHz
|
|
Lecture de la porte
|
Lecture à porte unique / double porte sélectionnable; lecture de la valeur maximale à l'intérieur de la porte
|
|
Gains totaux
|
110 dB; options de pas: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Connecteur
|
BNC / LEMO facultatif
|
1 Principales fonctions
• les personnes âgées Étalonnage automatique à une touche
• les personnes âgées Mesure d'épaisseur de haute précision: résolution maximale 0,001 mm; résolution répétée ±0,002 mm
• les personnes âgées Fonctions de gain automatique, d'enveloppe d'écho et de retenue de pointe pour améliorer l'efficacité des inspections
• les personnes âgées 500 canaux indépendants de mesure de l'épaisseur (extensibles)
• les personnes âgées Stockage et lecture de formes d'onde et de séries de données de balayage jusqu'à 1000 A (extensibles); exportation de rapports d'inspection au format PDF; rapports visualisables sans logiciel PC dédié
• les personnes âgées Prise en charge de la clé USB externe. Les données stockées en interne peuvent être exportées à tout moment; stockage illimité de fichiers d'inspection via la clé USB externe
• les personnes âgées Largeur et amplitude réglables de l'impulsion de transmission
• les personnes âgées Batterie au lithium-ion écologique de haute performance; durée de fonctionnement continue maximale de 10 heures pour la configuration standard
• les personnes âgées Horloge en temps réel: date et heure de l'inspection estampillées et enregistrées avec des données
• les personnes âgées Suppression numérique sans impact sur le gain et la linéarité
• les personnes âgées Compensation des gains: compense l'atténuation en dB causée par les surfaces rugueuses, l'inspection à longue portée sur des pièces épaisses et d'autres facteurs
• les personnes âgées Analyse de séquence d'écho
• les personnes âgées Congélation / décongélation de l'écran
• les personnes âgées Remplissage en forme d'onde
• les personnes âgées Indicateur de l'état de la batterie
• les personnes âgées Marqueur de capture
• les personnes âgées Marquage par couleur en forme d'onde à l'intérieur des portes
• les personnes âgées Zoom sur la porte
2 Accessoires standard
Une sonde de mesure d'épaisseur standard
