Équipement de contrôle par particules magnétiques HCDX-IISC 220V AC Détecteur de fissures de surface pour pièces ferromagnétiques pour soudures, moulages, forges

HCDX-IISC Équipement de contrôle par magnétoscopie AC220V Détecteur de fissures de surface pour pièces ferromagnétiques pour soudures, coulées, forges

Introduction :

Le détecteur de défauts à poudre magnétique composite HCDX-IISC adopte un interrupteur sans contact à thyristor, avec un faible bruit, une forte force magnétique, une longue durée de vie et une utilisation simple, adapté à une utilisation sur le terrain et en laboratoire. L'instrument adopte une configuration combinée, et les utilisateurs peuvent choisir la sonde librement selon leurs besoins. Les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

La série HCDX-IISC a une fonction de démagnétisation, et le courant est réglable.

Un microcontrôleur 8 bits est adopté comme contrôleur par ce détecteur de défauts à particules magnétiques (avec le circuit à commande de phase), et la régulation continue du courant de magnétisation peut être réalisée grâce à la collecte précise du signal de passage à zéro de la tension alternative et du signal de régulation du courant. De plus, il est équipé de la fonction de démagnétisation ; la fonction de démagnétisation peut être activée après avoir choisi le mode de démagnétisation et appuyé sur le bouton de déclenchement. En outre, le programme du microcontrôleur peut bénéficier de mises à niveau gratuites à vie, et les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

Paramètres de toutes les sondes optionnelles :

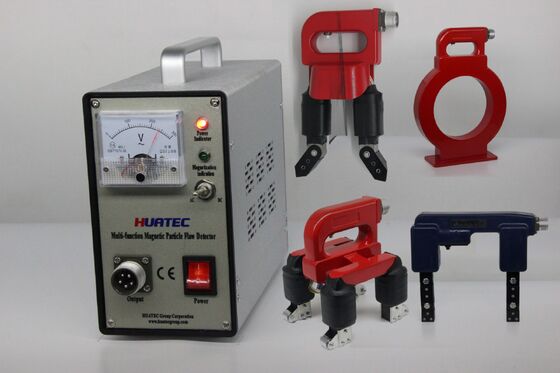

Introduction des sondes standard pour le modèle HCDX-IISC :

Sonde de type D (sonde à joug électromagnétique) : équipée de joints mobiles, peut magnétiser et inspecter la pièce de surface.

Sonde de type A (sonde en fer à cheval) : adaptée à toutes sortes de soudures d'angle, aux coins intérieurs et extérieurs de grandes pièces pour l'inspection par magnétisation locale, équipée de lumières de travail.

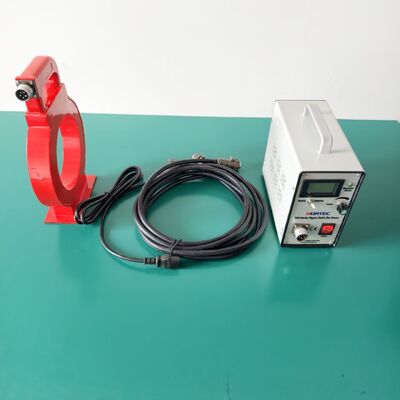

Sonde de type O (bobine annulaire) : adaptée à la détection de fissures circonférentielles de la pièce, et très sensible aux fissures causées par la fatigue de la pièce. De plus, elle peut démagnétiser la pièce à distance.

Sonde de type E (sonde à champ magnétique rotatif) : effectue une détection de défauts complète pour toutes sortes de soudures droites, de soudures de circonférence, de soudures bout à bout et de surfaces planes et courbes de grandes formes géométriques. La sonde est équipée de rouleaux, ce qui facilite l'opération et augmente la vitesse. La sonde est équipée de lumières de travail pour une observation facile.

Paramètres techniques :

Alimentation : AC 220V ± 10% 50HZ 5A

Sortie : AC 38V 10A

Les sondes de type A, D, E, O sont optionnelles et disponibles

Vitesse d'inspection : ≥6 m/min

Élévation de température de la sonde : ≤60°C

Cycle de travail : il est recommandé de travailler pendant une longue période de fonctionnement continu : temps de magnétisation ≤3 secondes, temps d'intervalle ≥5 secondes

Poids : environ 6,5Kg (unité principale)

Dimensions du contrôleur : 95x45x75mm (L*l*H)Dimensions de la mallette de transport : 170x140x70mm (L*l*H)

Livraison standard :

Hôte HCDX-IISC

1

Sonde à joug de type D

1

Sonde de type A Lampe UV

Sonde de type E

Étalon standardLampe UV

Le cordon d'alimentationÉtalon standardLampe UV

1Étalon standardLampe UV

Manuel d'utilisation1Lampe UV

1Accessoires optionnels :Lampe UV

Sonde O

Sonde E  Lampe UV

Poids mortÉtalon de testLampe UV
