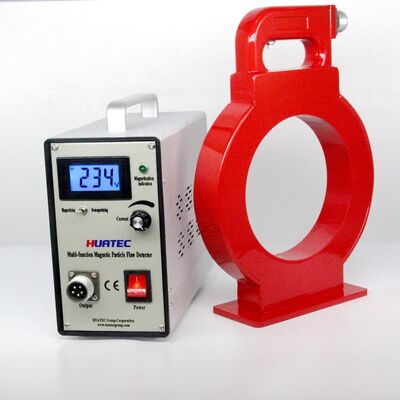

Détecteur de défauts de particules magnétiques portables multifonctionnels HCDX-IISC

Détecteur de défauts à particules magnétiques portable multifonction HCDX-IISC à courant réglable avec fonction de démagnétisation, sondes A/D/E/O en option

Introduction :

Le détecteur de défauts à poudre magnétique composite HCDX-IISC adopte un interrupteur sans contact à thyristor, avec un faible bruit, une forte force magnétique, une longue durée de vie et une utilisation simple, adapté à une utilisation sur le terrain et en laboratoire. L'instrument adopte une configuration combinée, et les utilisateurs peuvent choisir librement la sonde selon leurs besoins. Les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

La série HCDX-IISC a une fonction de démagnétisation et un courant réglable.

Un microcontrôleur 8 bits est utilisé comme contrôleur par ce détecteur de défauts à particules magnétiques (avec le circuit à commande de phase), et la régulation continue du courant de magnétisation peut être réalisée grâce à la collecte précise du signal de passage à zéro du courant alternatif et du signal de régulation du courant. De plus, il est équipé de la fonction de démagnétisation ; la fonction de démagnétisation peut être activée après avoir sélectionné le mode de démagnétisation et appuyé sur le bouton de déclenchement. De plus, le programme du microcontrôleur peut bénéficier de mises à niveau gratuites à vie, et les sondes de type A, D, E, O peuvent être configurées selon les exigences de l'utilisateur.

Paramètres de toutes les sondes optionnelles :

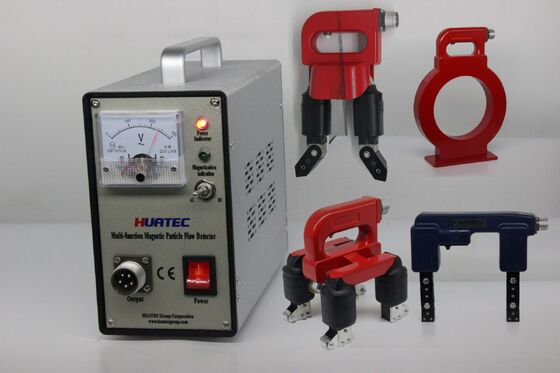

Introduction des sondes standard pour le modèle HCDX-IISC :

Sonde de type D (sonde à joug électromagnétique) : équipée de joints mobiles, peut magnétiser et détecter les pièces de surface.

Sonde de type A (sonde en fer à cheval) : adaptée à toutes sortes de soudures d'angle, aux coins intérieurs et extérieurs de grandes pièces pour l'inspection par magnétisation locale, équipée de lampes de travail.

Sonde de type O (bobine annulaire) : elle est adaptée à la détection de fissures circonférentielles des pièces, et elle est très sensible aux fissures causées par la fatigue des pièces. De plus, elle peut démagnétiser les pièces par la méthode à distance.

Sonde de type E (sonde à champ magnétique rotatif) : effectue une détection de défauts complète pour toutes sortes de soudures droites, de soudures de circonférence, de soudures bout à bout et de surfaces planes et courbes de grandes formes géométriques. La sonde est équipée de rouleaux, ce qui facilite l'opération et augmente la vitesse. La sonde est équipée de lampes de travail pour une observation facile.

Paramètres techniques :

Alimentation : AC 220V ± 10% 50HZ 5A

Sortie : AC 38V 10A

Les sondes A.D.E.O sont optionnelles et disponibles

Vitesse d'inspection : ≥6 m/min

Élévation de température de la sonde : ≤60

Cycle de travail : il est recommandé de travailler pendant une longue période de fonctionnement continu : temps de magnétisation ≤3 secondes, temps de pause ≥5 secondes

Poids : environ 6,5Kg (unité principale)

Dimensions du contrôleur : 95x45x75mm (L*l*H)Dimensions de la mallette : 170x140x70mm (L*l*H)

Livraison standard :

Hôte HCDX-IISC

1

Sonde à joug de type D 1

Sonde de type A

1

1

Manuel d'utilisation

1Manuel d'utilisation

Étalon de référence 1Manuel d'utilisation

Certificat1

Sonde de type ASonde O

Sonde D

Poids mort

Lampe UV
