TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur

TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur
TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur

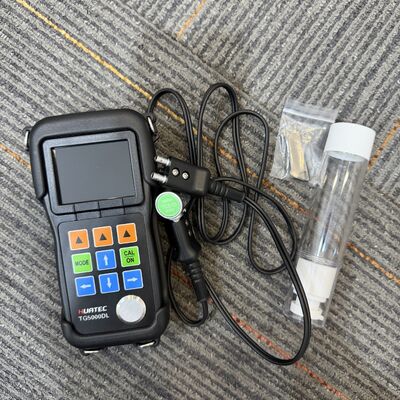

Image Grand :  TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: CE
Numéro de modèle: TG5000DL
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: Boîte ABS+emballage extérieur en carton
Délai de livraison: 7 à 10 jours ouvrés après réception de votre paiement
Conditions de paiement: T/T, Western Union, PayPal
Capacité d'approvisionnement: 10 séries/mois
Contact

TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur

description de
Type d'affichage: OLED couleur 2,4", 320 X 240 pixels, contraste 10 000:1 Plage de mesure: 0.50 mm à 508 mm ((0,02" à 20,00"), selon le matériau, la sonde et l'état de la surface
Résolution de mesure: Le nombre de fois où le produit est utilisé est de 0,01 mm, 0,1 mm ((selectable 0,001", 0,01") Chaîne matérielle de vitesse: 500 à 9999 m/s (0,0197 à 0,3937 pouces/US)
Normal, capture minimale/maximale, DIFF/RR%, A-Scan, mode d'affichage B-Scan: Normal, capture minimale/maximale, DIFF/RR%, A-Scan, B-Scan Modes de rectification: RF+, RF, HALF+, MOITIÉ, COMPLÈTEMENT
Unités: Pouce ou millimètre
Mettre en évidence:

Le détecteur d'épaisseur par ultrasons avec balayage A

,

L'instrument de mesure de l'épaisseur NDT B-Scan

,

Par l'intermédiaire de l'épaisseur de revêtement TG5000DL

Jauge d'épaisseur à ultrasons TG5000DL avec A-Scan en temps réel, B-Scan à balayage temporel, mesure d'épaisseur NDT à travers le revêtement


Jauge d'épaisseur à ultrasons série TG-5000, Lancez les ultrasons à travers un côté de l'objet, mesurez l'épaisseur numérisée en temps réel, sans découper l'objet. En tant que jauge de mesure subminiature, elle est recherchée et développée par notre société selon la théorie de mesure par ultrasons. Les caractéristiques incluent une réponse rapide, non destructive et une mesure précise. De plus, l'affichage de la forme d'onde A/B-Scan est disponible en montrant les échos, ce qui permet une plage de mesure plus étendue, un résultat plus précis et une très faible erreur de mesure, et rend enfin les processus de mesure plus contrôlables.

La jauge d'épaisseur à ultrasons série TG-5000, en tant qu'instrument NDT essentiel, peut être largement appliquée dans les domaines de détection tels que la fabrication, le traitement des métaux, l'industrie chimique, l'inspection commerciale, etc. Elle peut non seulement mesurer avec précision divers types de panneaux et de composants de traitement, mais aussi surveiller la diminution d'épaisseur des tubes et des réservoirs sous pression dans les instruments de fabrication après corrosion.


SPÉCIFICATIONS

Type d'affichage

OLED couleur 2,4", 320 X 240 pixels, contraste 10 000:1

Principe de fonctionnement

Écho d'impulsion avec transducteurs à double élémentPlage de mesure

0,50 mm à 508 mm (0,02" à 20,00"), selon le matériau, la sonde

et l'état de surface  Résolution de mesure

Sélectionnable 0,01 mm, 0,1 mm

(sélectionnable 0,001", 0,01")UnitésPouce ou Millimètre

Modes de rectification

RF+, RF-, HALF+, HALF-, FULL

Mode d'affichage

Normal, capture minimum/maximum, DIFF/RR%, A-Scan, B-Scan

Correction de chemin en V

Automatique

Taux de mise à jour

Sélectionnable 4 Hz, 8 Hz, 16 Hz

Plage de vitesse du matériau

500 à 9999 m/s (0,0197 à 0,3937 in/us)

Langues

Anglais

Paramètres d'alarme

Alarmes minimum et maximum. Plage de 0,25 mm à 508 mm (0,010" à 20,00"). Changement de couleur dynamique de la forme d'onde en cas d'alarme

Alimentation requise

2 piles AA

Temps de fonctionnement

Environ 40 heures

Arrêt de l'instrument

Sélectionnable TOUJOURS ACTIF ou ARRÊT AUTOMATIQUE

après 5, 10, 20 minutes d'inactivité

Température de fonctionnement -10°C

à +50°C (+10°F à +120°F)

Taille153 mm

×

76 mm Poids37 mm (H PoidsL PoidsP)Poids280 g

piles incluses

CONFIGURATIONS STANDARDNOM



NUMÉRO

JAUGE D'ÉPAISSEUR

1

SONDE

1 (UNIQUEMENT TG-5000DL)

PILE ALCALINE

2

COUPLEUR

1

ÉTUI DE TRANSPORT

1 (UNIQUEMENT TG-5000DL)

MANUEL D'UTILISATION

1 (UNIQUEMENT TG-5000DL)

CÂBLE USB

1 (UNIQUEMENT TG-5000DL)

CD LOGICIEL

SONDE HAUTE TEMPÉRATURE

CONFIGURATIONS OPTIONNELLES

SONDE HAUTE TEMPÉRATURE



 SONDE POUR FONTE

PETITE SONDE

MINI SONDE

CÂBLE DE SONDE

BLOC DE CALIBRAGE ÉTAGÉ

GAINE EN CAOUTCHOUC

OPTION DE STOCKAGE (UNIQUEMENT TG-5000)



TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur

TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur

TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur

TG5000DL échographie de l'épaisseur par ultrasons A-scan en direct B-scan basé sur le temps à travers le revêtement NDT Instrument de mesure de l'épaisseur
